Darina PL GM 241 010 1Х [25/32] Механикалық таймер
![Darina PL GM 241 010 1Х [25/32] Механикалық таймер](/views2/2017552/page25/bg19.png)
KZ Пайдалану бойынша нұсқаулық GM241 00 000 РЭ U
23
2. Шанышқылар арасындағы істік білігіне Сіз əзірлегіңіз келетін
өнімді орналастырыңыз, оны істік ортасына орналастырып, істік
шанышқыларын бұрамалармен бекітіңіз. Бұрамаларды толымдау-
шылар салынатын пакеттен алыңыз.
3. Өнімді күнбағыс майымен, немесе жұмсартылған сары маймен,
немесе тұздықпен майлаңыз.
4. Істік білігінің өткір ұшын электрлік жетек төлкесіне енгізіңіз, ал
екіншісін істік жақтауына орнатыңыз.
5. Төменде торға судың аз мөлшері қосылған, шырын жəне май жинауға арналған эмальданған
түпқойманы орналастырыңыз.
6. Гриль жанарғысын тұтатыңыз.
7. Басқару панеліндегі батырманы басу арқылы істік жетегін қосыңыз, осы жағдайда
жарықтандыру шамы жанады.
8. Сояуышта бекітілген өнім дəл гриль астында орналасу керек. Əзірлеу кезінде есік жабық
болу керек, тұқа шешілу керек.
НАЗАР АУДАРЫҢЫЗ! Электрлік жетекпен жабдықталған істікті қолмен мəжбүрлі
айналдыруға тыйым салынады!
13. МЕХАНИКАЛЫҚ ТАЙМЕР
Таймер духовкада тағам əзірлеудің жəне дыбыстық хабарламаның уақыттық аралығын орнату
үшін қолданылады.
■ Таймерді белгілі бір уақытқа орнату үшін тұтқаны «0» бастап «60» дейінгі жайғасымға бұрау
керек. Кейін, кері жаққа қарай бұрап, тұтқаны қоңыраудың берілуі үшін белгіленген қажетті уақыт
белгісіне орнатыңыз.
14. САҒАТ - ТАЙМЕР
■ Сағат-таймер ағымдағы уақытты көрсетуге, тамақ
дайындау уақытының интервалын орнатуға жəне
дыбыстық сигналды орнату үшін қолданылады.
■ Сағат-таймерді қосу плитаны 230 В номиналдық
кернеулі электр желісіне қосу кезінде жүзеге
асырылады.
14.1. Ағымдағы уақытты орнату:
■ Ағымдағы уақытты плитаны электр желісіне
қосқаннан кейін орнату (9 сур.).
■ Сағат-таймермен басқару тұтқасын өзіңе қарай
тарту жəне сағат тіліне қарсы бұра отырып, ағымдағы уақытты орнату.
14.2. Уақыттық интервалды есептеу режимінорнату (таймер режимі):
■ Сағат – таймерді басқару тұтқасын сағат тіліне қарсы бұру жəне «0» -ден «180» дейін
уақытты интервалды орнату.Уақыттық интервалды орнатқаннан кейін сағат-таймерлер дайындау
уақытын есептеу режиміне ауысады. Орнатылған уақыт өткеннен кейін дыбыстық сигнал
ойнайды. Дыбыс сигналды сөндіру үшін сағат-таймерді «
» қалпына орнатыңыз.
■ Сағат-таймерді « » қалпына орнату тамақты дайындау уақытын есептеуді бақылаусыз
дайындауға мүмкіндік береді.
15. ШАРУАШЫЛЫҚ БӨЛІМІ
■ Шаруашылық бөлімі жылжы малы жəшік немесе есігі қайырыла ашылатын жəшік болып табылады.
■ Шаруашылық бөлімі плитаның керек-жарағын сақтауға арналған.
■ GM241 001, GM241 101 үлгілі плиталарда шаруашылық бөлімі жоқ.
НАЗАР АУДАРЫҢЫЗ! Шар. бөлімін пайдаланған кезде оған салынған керек-
жарақтар жанарғы корпусына жанаспау керек.
!

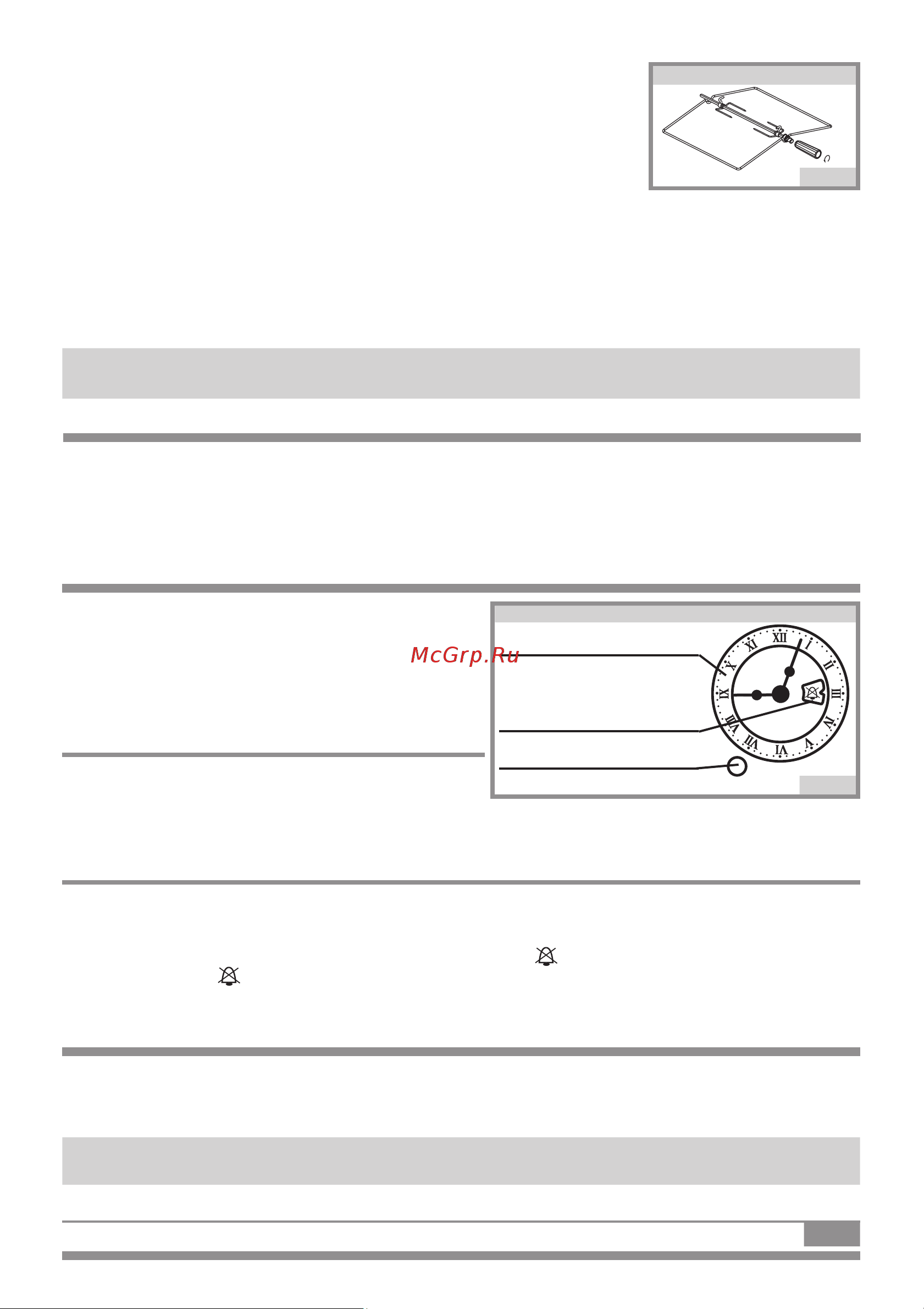

8 сур.
Icтiк
!
Жұмыс режимі
Таймердің
циферблаты
Сағат-таймерді
басқару тұтқасы
9 сур.
Таймер сағаттар
