Руководство по эксплуатации GM241 00 000 РЭ U RU
4
ПОМНИТЕ! Запрещено проверять герметичность соединений и искать утечки газа с
помощью спичек и другого открытого огня.

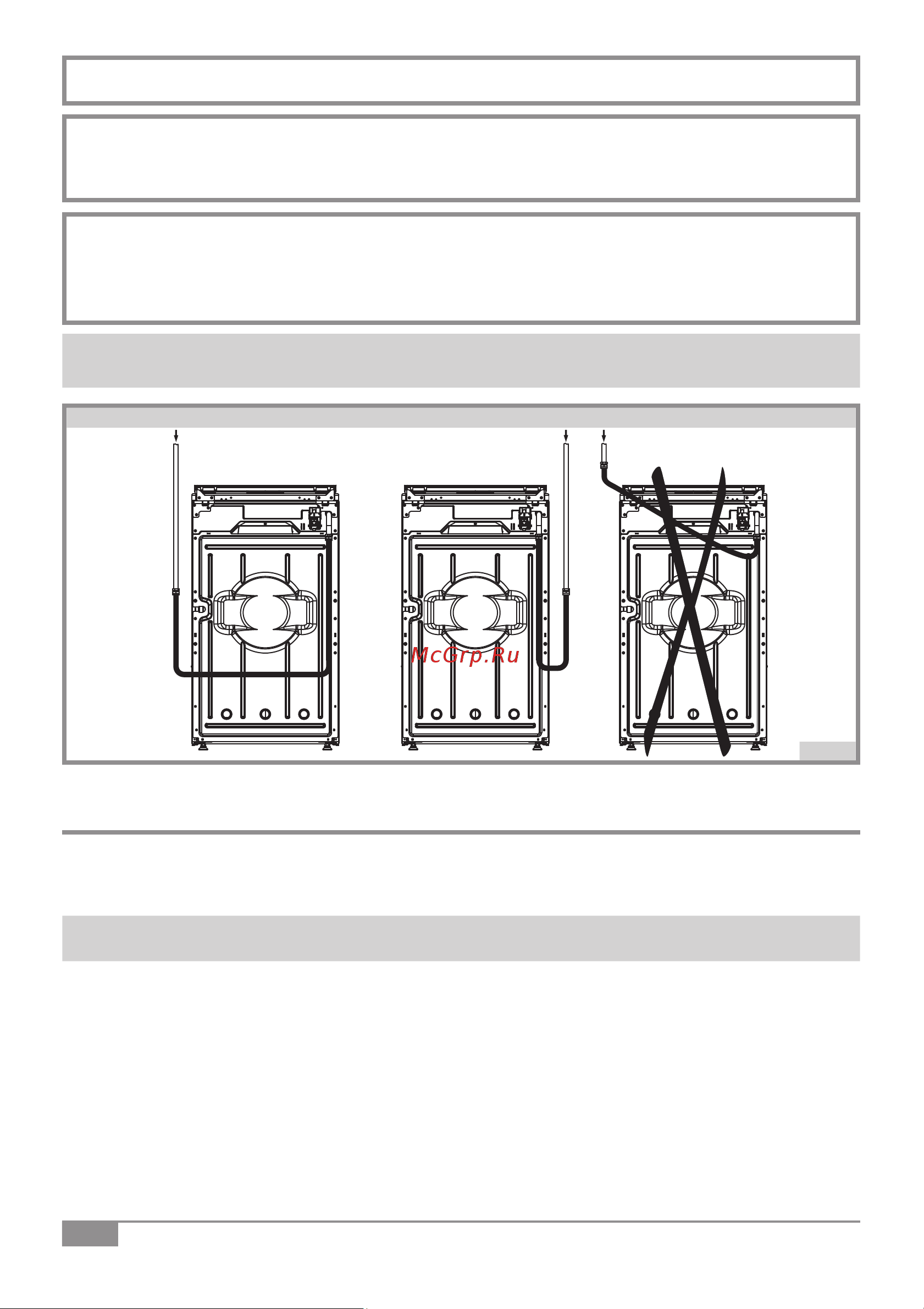

ПОМНИТЕ! После установки плиты на место обязательно проверьте положение
гибкого шланга подвода газа и шнура питания (рис. 4). Они не должны проходить
над дымоходом и касаться задней стенки плиты. Во время работы духовки там воз-
никает высокая температура, которая может их повредить.
ПОМНИТЕ! После подсоединения плиты убедитесь в том, что горелки стола и ду-
ховки работают стабильно. Для этого необходимо зажечь горелки в положение
«максимальное пламя» и перевести через 5 сек. в положение «малое пламя», го-
релка не должна гаснуть. Проскок пламени не допускается. Затем перевести в по-
ложение «максимальное пламя». Отрыв пламени не допускается.
ВНИМАНИЕ! После установки плиты Вы можете удалить со стекла дверцы жароч-
ного шкафа декоративные и информационные наклейки.
4.3. ПОДСОЕДИНЕНИЕ ШНУРА ПИТАНИЯ
■ Плита подключается к электросети однофазного переменного тока номинальным напряжением
230 В и частотой 50 Гц. Розетка должна находиться в легкодоступном месте. Плита, поставленная
на рабочее место, не должна ее закрывать.
ВНИМАНИЕ! Розетка обязательно должна иметь заземляющий контакт.
!
!
!
!
!
рис. 4
Подсоединение гибкого присоединительного рукава
