110 | Polski
1 609 929 W91 | (20.5.10) Bosch Power Tools
– Przestawić urządzenie pomiarowe (nie obra-
cając go) w pobliże ściany B, włączyć i rozpo-
cząć niwelację.
– Ustawić wysokość urządzenia pomiarowego
(na statywie albo ewentualnie podkładając
coś pod urządzenie) tak, aby punkt przecięcia
linii lasera dokładnie pokrywał się z zazna-
czonym uprzednio punktem II na ścianie B.
– Obrócić urządzenie pomiarowe o 180°, nie
zmieniając jego wysokości. Skierować jego
wiązkę na ścianę A tak, aby pionowa linia
lasera przebiegała przez uprzednio zaznaczo-
ny punkt I. Odczekać aż urządzenie pomiaro-
we się wypoziomuje i zaznaczyć punkt prze-
cięcia linii lasera na ścianie A (punkt III).
– Z różnicy d między oboma zaznaczonymi
punktami I i III na ścianie A wyniknie rzeczy-
wiste odchylenie urządzenia pomiarowego
od pozycjonowanej wysokości.
Maksymalnie dopuszczalne odchylenie d
max
oblicza się w następujący sposób:
d
max
= podwójna odległość między ścianami
x 0,3 mm/m
Przykład: W przypadku odległości między ścia-
nami wynoszącej 5 m maksymalnie dopuszczal-
ne odchylenie może wynosić
d
max
=2x5mx0,3mm/m=3mm. Oznacza to,
że zaznaczone punkty mogą być od siebie
oddalone o najwyżej 3 mm.

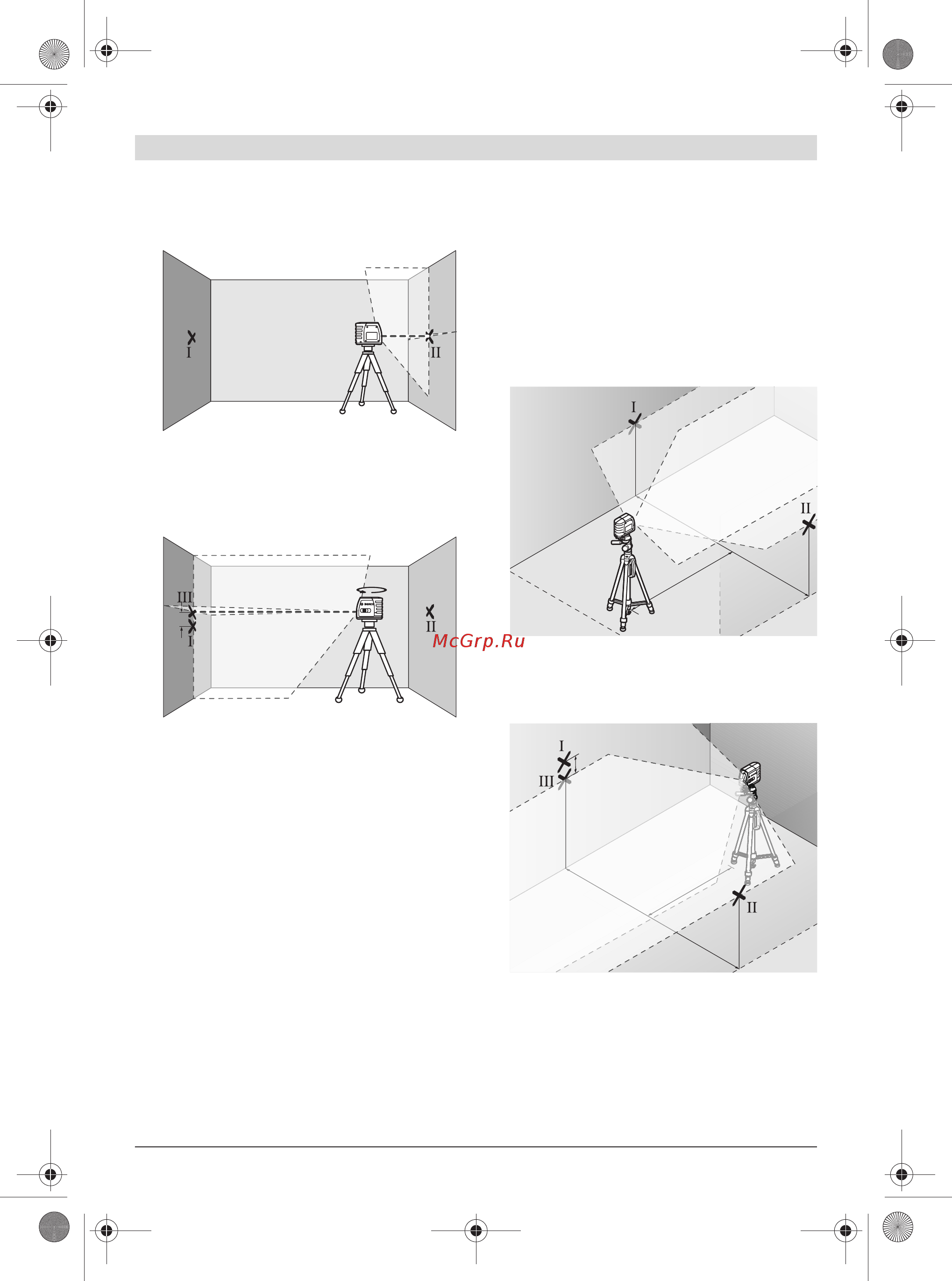

Dokładność poziomowania poziomej linii
lasera
Do przeprowadzenia kontroli dokładności
poziomowania linii poziomej potrzebna jest
wolna przestrzeń o wymiarach ok. 5 x 5 m.
– Zamocować urządzenie pomiarowe pośrodku
między ścianami A i B, w uchwycie lub na
statywie; ewentualnie można je ustawić na
stałym, równym podłożu. Poczekać, aż
urządzenie pomiarowe dokona autoniwelacji.
– W odległości 2,5 m od urządzenia pomiaro-
wego zaznaczyć na obu ścianach środek linii
lasera (punkt I na ścianie A i punkt II na
ścianie B).
– Obrócić urządzenie pomiarowe o 180° i usta-
wić je w odległości 5 m, a następnie odcze-
kać aż się wypoziomuje.
– Ustawić wysokość urządzenia pomiarowego
(na statywie albo ewentualnie podkładając
coś pod urządzenie) tak, aby środek linii
lasera dokładnie pokrywał się z zaznaczonym
uprzednio punktem II na ścianie B.
A
B
d
180°
A
B
2,5 m
5,0 m
A
B
2,5 m
d
5,0 m
2,5 m
2,5 m
5,0 m
0m
A
B
OBJ_BUCH-1236-001.book Page 110 Thursday, May 20, 2010 12:21 PM
