140 | Русский
1 609 929 W91 | (20.5.10) Bosch Power Tools

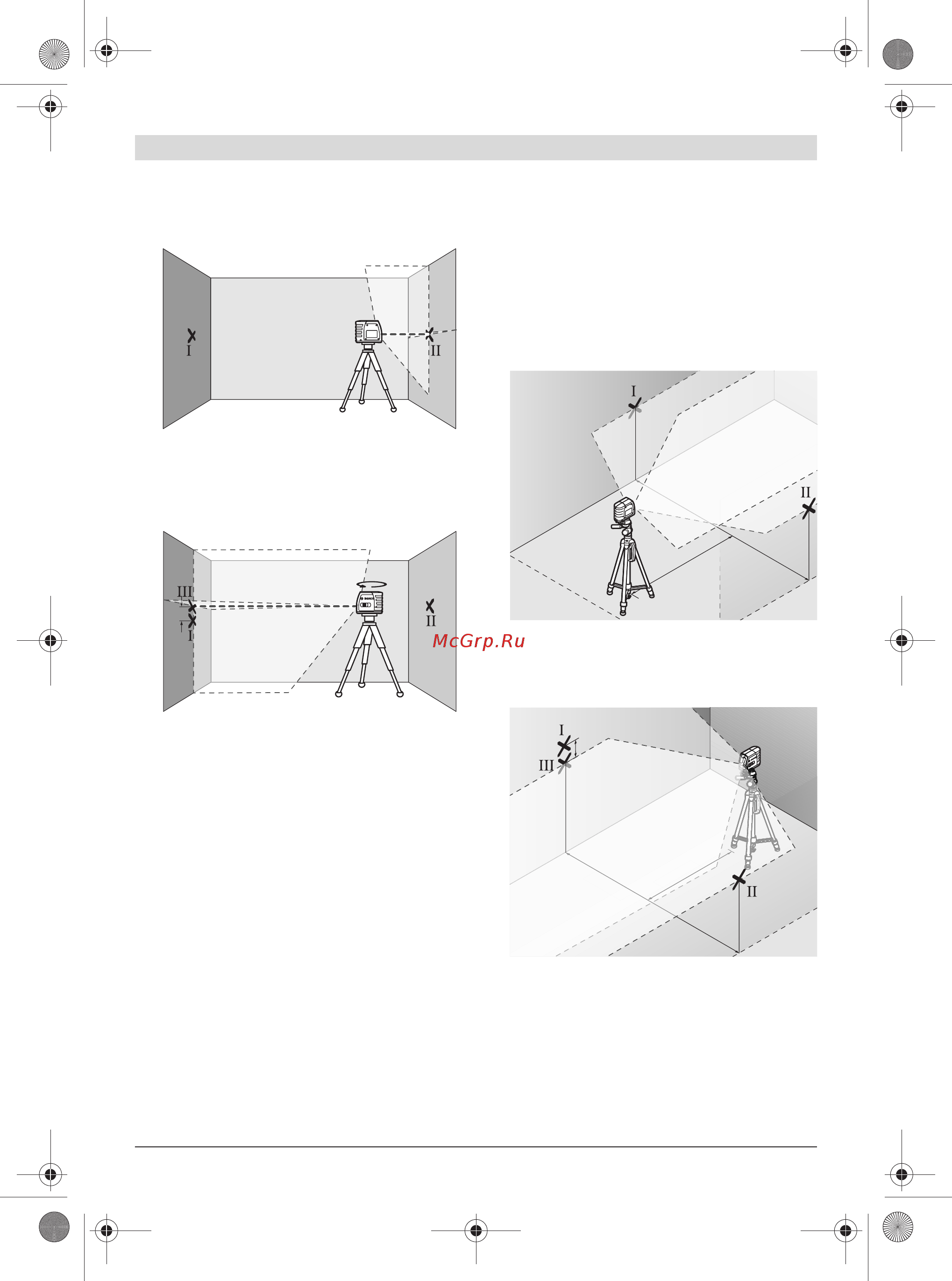

– Установите измерительный инструмент – не
поворачивая его – вблизи стены В, включи-
те его и дайте ему время нивелироваться.
– Настройте измерительный инструмент по
высоте (с помощью штатива или подкладок)
так, чтобы точка перекрещивания лазер-
ных линий точно совпала с ранее отмечен-
ной точкой II на стене В.
– Поверните измерительный инструмент на
180°, не изменяя высоты. Направьте ин-
струмент на стену А так, чтобы вертикаль-
ная лазерная линия проходила через уже
отмеченную точку I. Подождите, пока ин-
струмент не закончит самонивелирование,
и отметьте точку перекрещивания лазер-
ных линий на стене А (точка III).
– Разница d между обеими отмеченными точ-
ками I и III на стене А является действитель-
ным отклонением по высоте измеритель-
ного инструмента.
Максимальное допустимое отклонение d
max
рассчитывают следующим образом:
d
max
= двойное расстояние между стенами
x0,3мм/м
Пример: При расстоянии между стенами 5 м
максимальное отклонение не должно превы-
шать
d
max
= 2 x 5 м x 0,3 мм/м = 3 мм. Таким обра-
зом, расстояние между отметками не должно
превышать 3 мм.
Проверка точности нивелирования
горизонтальной линии
Для выполнения проверки требуется свобод-
ный участок площадью 5 х 5 м.
– Монтируйте измерительный инструмент
посередине между стенами А и В на держа-
теле или штативе, или установите его на
прочное, ровное основание. Дайте измери-
тельному инструменту нивелироваться.
– Отметьте на расстоянии в 2,5 м от измери-
тельного инструмента на обеих стенах се-
редину лазерной линии (точка I на стене A
и точка II на стене B).
– Развернув измерительный инструмент на
180°, передвиньте его на 5 м и подождите,
пока он не произведет самонивелирование.
– Настройте измерительный инструмент по
высоте (с помощью штатива или подкладок)
так, чтобы середина лазерной линии точно
совпала с ранее отмеченной точкой II на
стене В.
A
B
d
180°
A
B
2,5 m
5,0 m
A
B
2,5 m
d
5,0 m
2,5 m
2,5 m
5,0 m
0m
A
B
