186 | Hrvatski
1 609 929 W91 | (20.5.10) Bosch Power Tools
Maksimalno dopušteno odstupanje d
max
možete
izračunati kako slijedi:
d
max
= dvostruki razmak zidova x 0,3 mm/m
Primjer: Kod razmaka zidova od 5 m,
maksimalno odstupanje smije iznositi
d
max
=2x5mx0,3mm/m=3mm. Oznake
smiju odstupati jedna od druge za max. 3 mm.

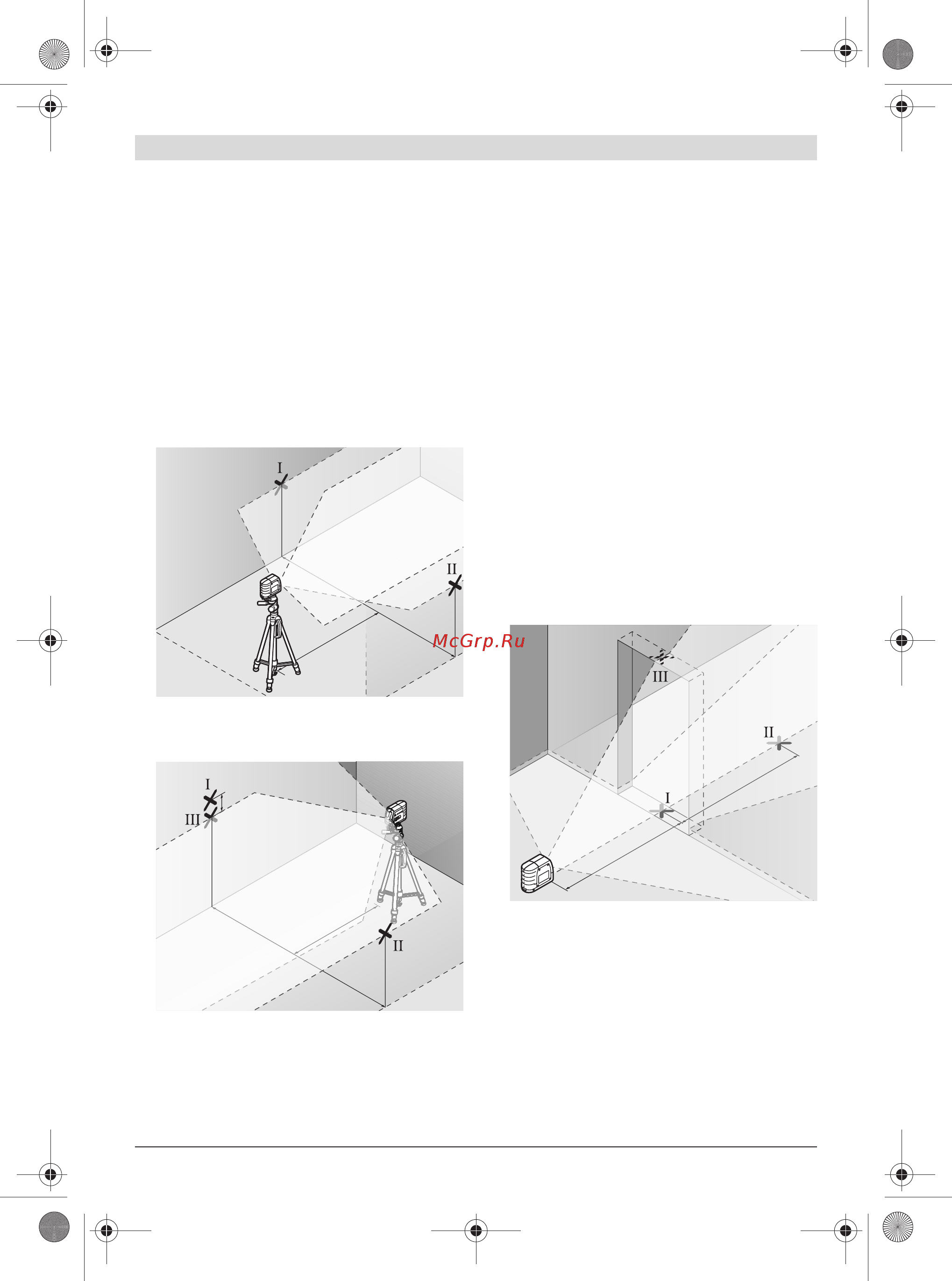

Provjera točnosti niveliranja vodoravne linije
Za provjeru vam je potrebna slobodna površina
od cca. 5 x 5 m.
– Montirajte mjerni alat u sredini između zidova
A i B, na držač odnosno stativ ili ga postavite na
čvrstu ravnu podlogu. Iznivelirajte mjerni alat.
– Na razmaku 2,5 m od mjernog alata, na oba
zida označite središte linije lasera (točka I na
zidu A i točka II na zidu B).
– Postavite mjerni alat zaokrenut za 180° na
razmaku od 5 m i iznivelirajte ga.
– Mjerni alat izravnajte po visini tako (pomoću
stativa ili u danom slučaju podlaganjem), da
središte linije lasera točno udara na prije
označenu točku II na zidu B.
– Označite na zidu A središte linije lasera kao
točku III (okomito iznad odnosno ispod
točke I).
– Razlika d obje označene točke I i III na zidu A
daje stvarno odstupanje mjernog alata od
vodoravnosti.
Maksimalno dopušteno odstupanje d
max
možete
izračunati kako slijedi:
d
max
= dvostruki razmak zidova x 0,3 mm/m
Primjer: Kod razmaka zidova od 5 m,
maksimalno odstupanje smije iznositi
d
max
= 2 x 5 m x 0,3 mm/m = 3 mm. Oznake
smiju odstupati jedna od druge za max. 3 mm.
Provjera točnosti niveliranja okomite linije
Za provjeru vam je potreban otvor vrata, kod
kojeg (na čvrstoj podlozi), na svakoj strani vrata
ima mjesta najmanje 2,5 m.
– Postavite mjerni alat na udaljenosti 2,5 m od
otvora vrata, na čvrstu ravnu podlogu (ne na
stativ). Usmjerite linije lasera na otvor vrata i
iznivelirajte mjerni alat.
– Označite sredinu okomite linije lasera na dnu
otvora vrata (točka I), na udaljenosti 5 m na
drugoj strani otvora vrata (točka II), kao i na
gornjem rubu otvora vrata (točka III).
2,5 m
5,0 m
A
B
2,5 m
d
5,0 m
2,5 m
2,5 m
5,0 m
0m
A
B
2,5 m
2,5 m
2,5 m
2,5 m
2,5 m
2,5 m
OBJ_BUCH-1236-001.book Page 186 Thursday, May 20, 2010 12:26 PM
