216 | 中文
1 609 929 W91 | (20.5.10) Bosch Power Tools

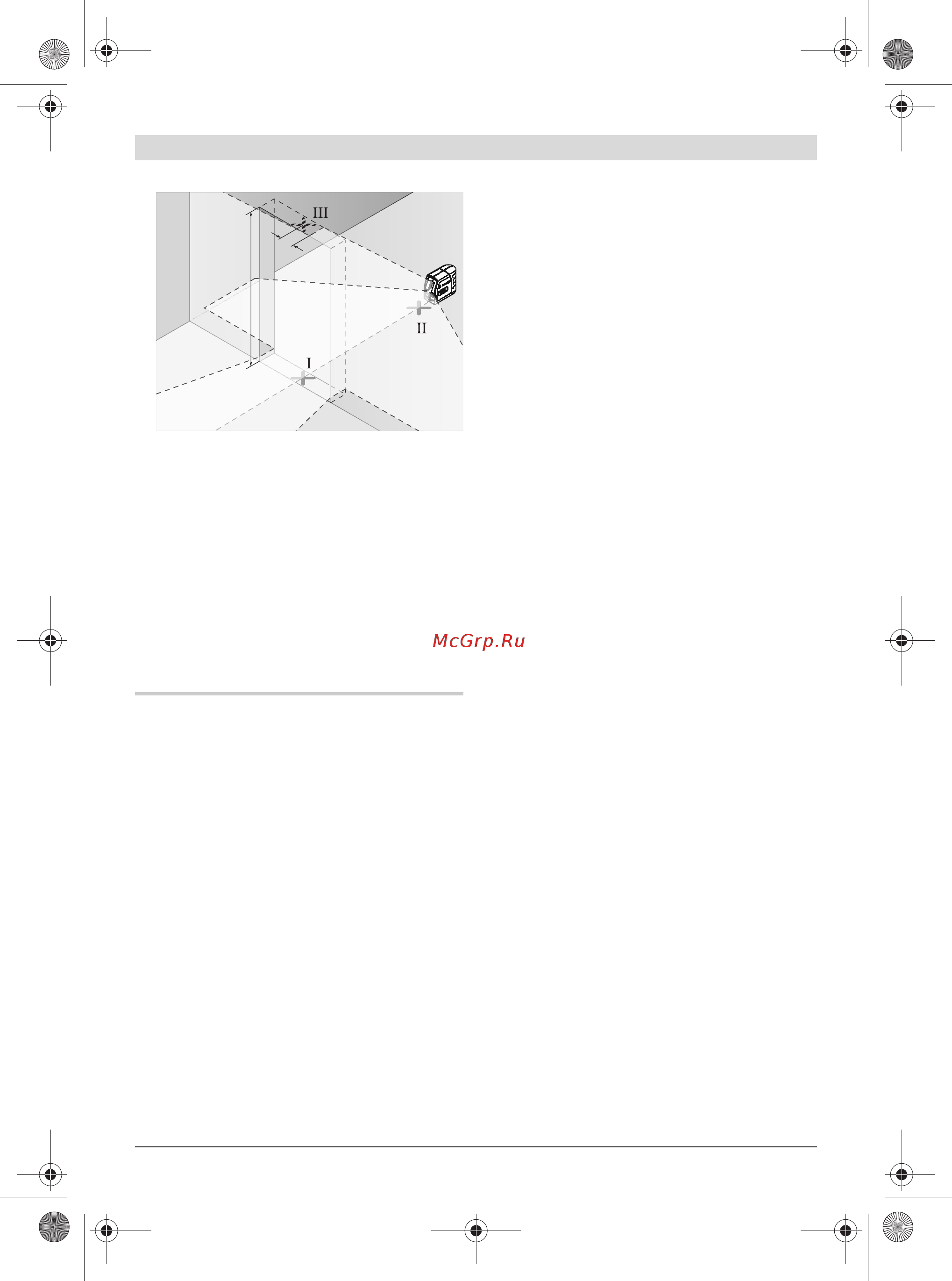

– 把测量仪移动到门孔的另一侧，并将它放置在点 II
的后面。让仪器找平，并且调整好激光束，垂直激
光束的中心必须穿过点 I 和点 II。
– 投射在门孔上缘的激光束的中心点和点 III 之间的距
离 d，便是测量仪在垂直方向的实际偏差。
– 测量门孔的高度。
您可以使用以下的公式计算最大的许可偏差 d
max
:
d
max
= 两倍的门孔高度 x 0,3 毫米 / 米
范例：如果门孔的高度为 2 米，那麽最大的许可偏差
d
max
=2 x 2 米 x 0,3 毫米 / 米 = 1,2 毫米。 所以记号之间
的距离，不可以超过 1,2 毫米。
有关操作方式的指点
f 记号一定要打在激光束的中心位置。 激光束的宽度
会随著距离的远近而改变。
使用支撑固定
把支撑上的固定螺丝 9 紧紧地拧入测量仪器上的 1/4 英
寸的三脚架接头 2 中， 以便把测量仪器固定在支撑 8 上。
稍微拧松螺丝 9 便可以转动固定在支撑上的测量仪器。
透过支撑 8 ，您可以采取以下各种方式固定测量仪器：
– 凭借支撑 8 上的 1/4 英寸三脚架接头 13，把支撑固定
在三脚架 18 或市面上的照相机三脚架上。如果把支
撑固定在一般的工地三脚架上，要使用支撑上的 5/8
英寸三脚架接头 14。
– 使用磁铁 12 可以让支撑 8 吸附在钢材上。
– 也可以使用螺丝把支撑 8 固定在干燥的土墙或木墙
上。此时得把至少 50 毫米长的螺丝，插入支撑的螺
孔 10 中。
– 也可以使用一般的带子把支撑 8 固定在管子或类似
物体上。 此时得把带子穿过带子插缝 11 。
使用三脚架工作 （附件）
三脚架不仅是一个稳固的固定底垫，而且还能够调整测
量高度。 把测量仪的三脚架接头 2
拧入三脚架的 1/4 英
寸螺杆中，使用三脚架的固定螺丝固定好仪器。
使用测量板工作 （附件）（参考插图 A
–B）
借助测量板 17 ，可以把地板上的激光记号点，或者把
激光的高度转载到墙上。
使用零面和刻度盘可以测量改变高度后的位移距离，并
且把它转载到其它的位置。因此不必重新调整测量仪的
高度。
测量板 17 覆盖了反射膜，可以帮助操作者在远距离或
日照强烈的环境中辨识激光束。当您的视线与激光平行
时，才能体会反射膜的加强激光功能。
激光辨识镜 （附件）
激光辨识镜会过滤周围环境的光线。因此激光束的红光
会显得更亮。
f 激光辨识镜不可以充当防护眼镜。 戴上激光辨识镜
之后，可以帮助您辨识激光，它并不能保护您免受
激光辐射伤害。
f 不可以使用激光辨识镜充当太阳眼镜，也不可以戴
着激光辨识镜上街。 激光辨识镜不具备防护紫外线
的功能，并且会减弱您对颜色的识别能力。
工作范例 （参考插图 C
–E）
有关测量仪器的使用范例请参考说插图说明。
d
2 m
