Действия
Вставьте карту SD в соответствующий слот до щелчка.
Следующие действия
1. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Нижняя крышка
Снятие нижней крышки
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Извлеките карту памяти SD.
Об этой задаче
ПРИМЕЧАНИЕ: Перед снятием нижней крышки убедитесь, что в разъеме для карты памяти SD на компьютере нет
установленной карты SD.

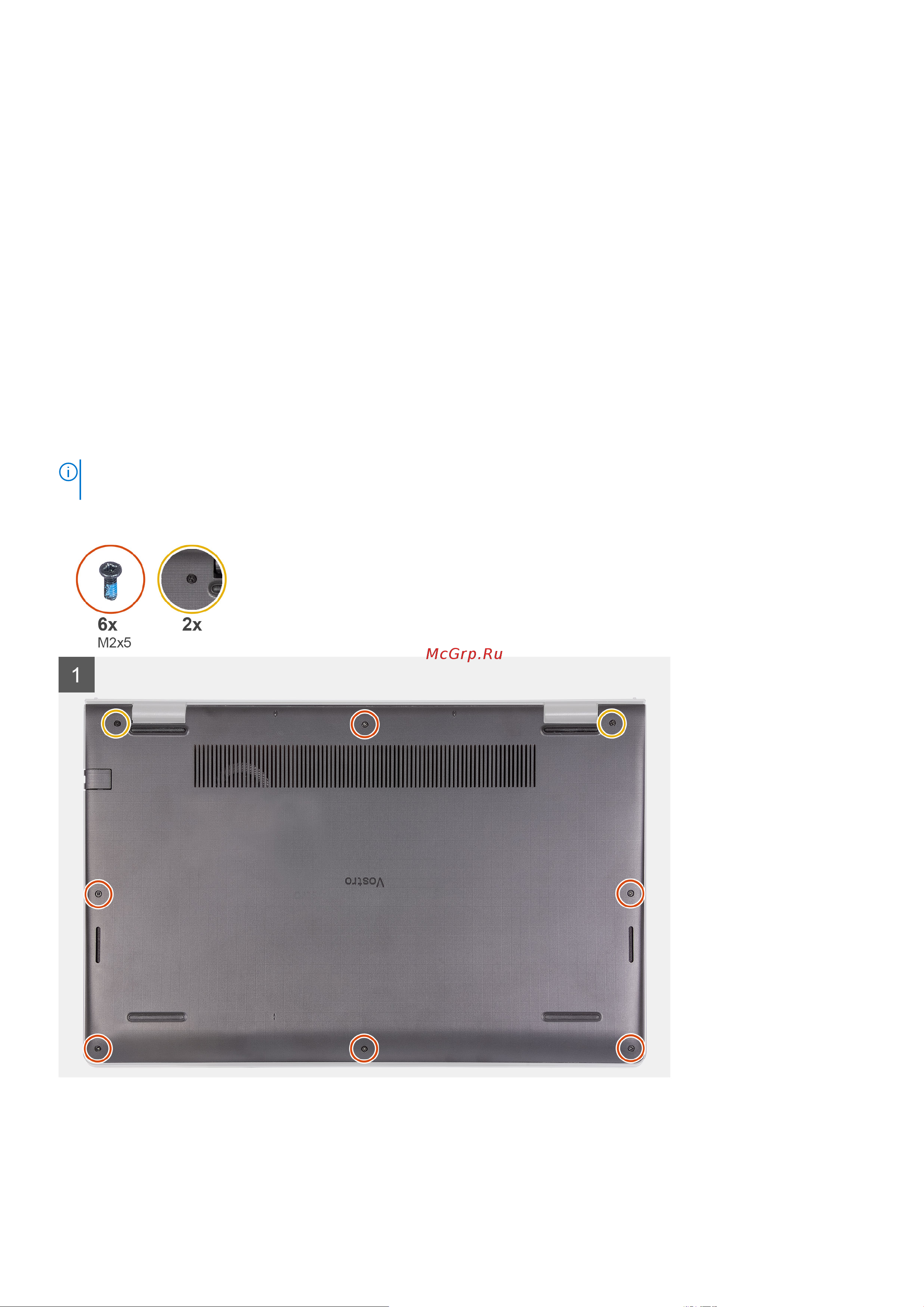

На следующих рисунках показано расположение нижней крышки и проиллюстрирована процедура снятия.
16 Извлечение и установка компонентов
