Действия

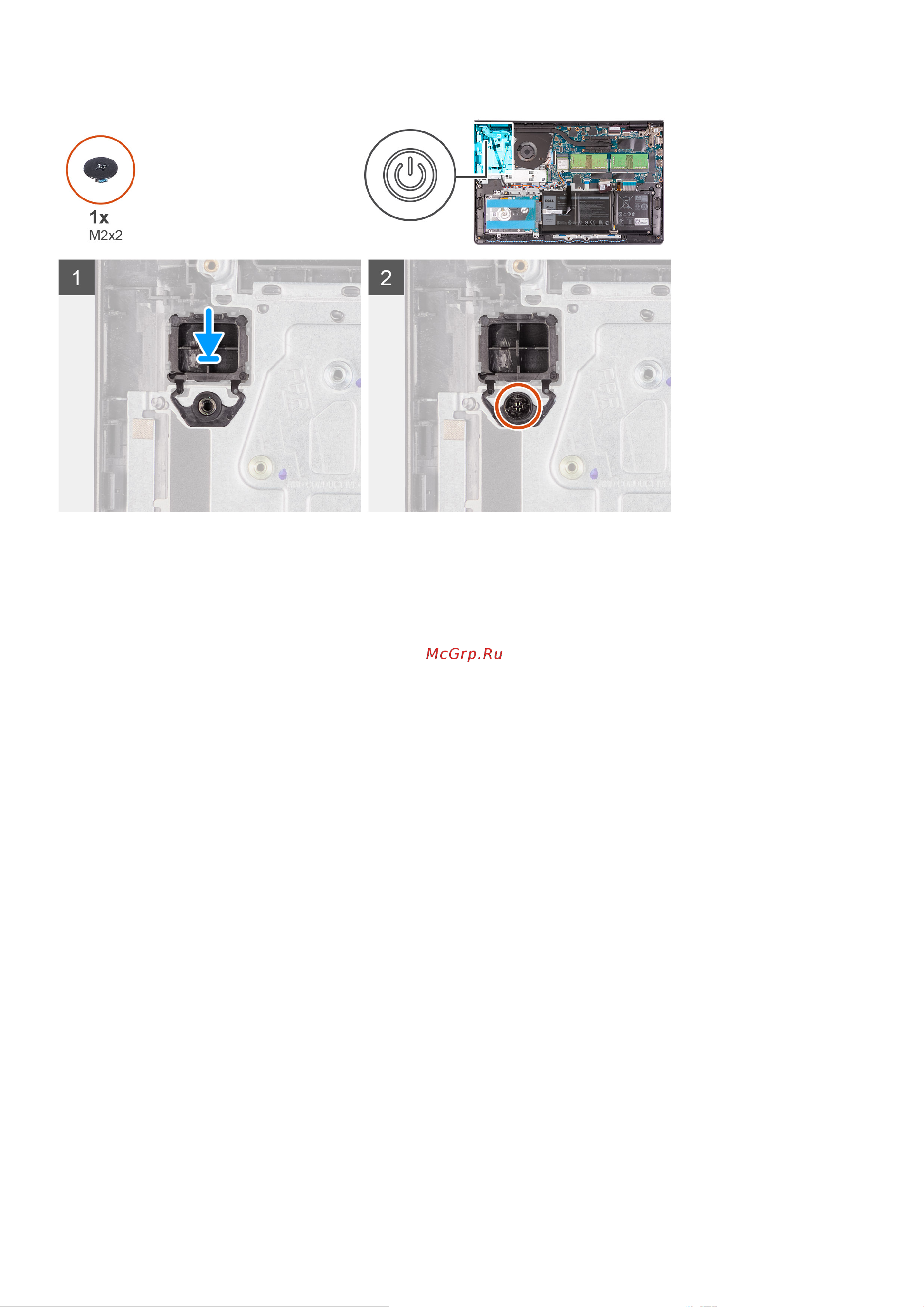

1. Вставьте плату кнопки питания в слот на опорной панели и клавиатуре в сборе.
2. Заверните один винт M2x2, которым кнопка питания крепится к опорной панели и клавиатуре в сборе.
Следующие действия
1. Установите плату ввода-вывода.
2. Установите нижнюю крышку.
3. Установите карту памяти SD.
4. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Кнопка питания с опциональным сканером
отпечатков пальцев
Извлечение кнопки питания с опциональным сканером
отпечатков пальцев
Предварительные условия
1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.
2. Извлеките карту памяти SD.
3. Снимите нижнюю крышку.
4. Извлеките плату беспроводной сети.
5. Извлеките плату ввода-вывода.
Об этой задаче
На следующих рисунках показано расположение кнопки питания с опциональным сканером отпечатков пальцев и
проиллюстрирована процедура извлечения.
42 Извлечение и установка компонентов
