Действия
1. Отсоедините кабель вентилятора от системной платы.
2. Выверните два винта M2x5, которыми вентилятор крепится к опорной панели и клавиатуре в сборе.
3. Снимите вентилятор с опорной панели и клавиатуры в сборе.
Установка вентилятора
Предварительные условия
Если вы заменяете компонент, снимите имеющийся компонент, прежде чем приступать к процессу установки.
Об этой задаче

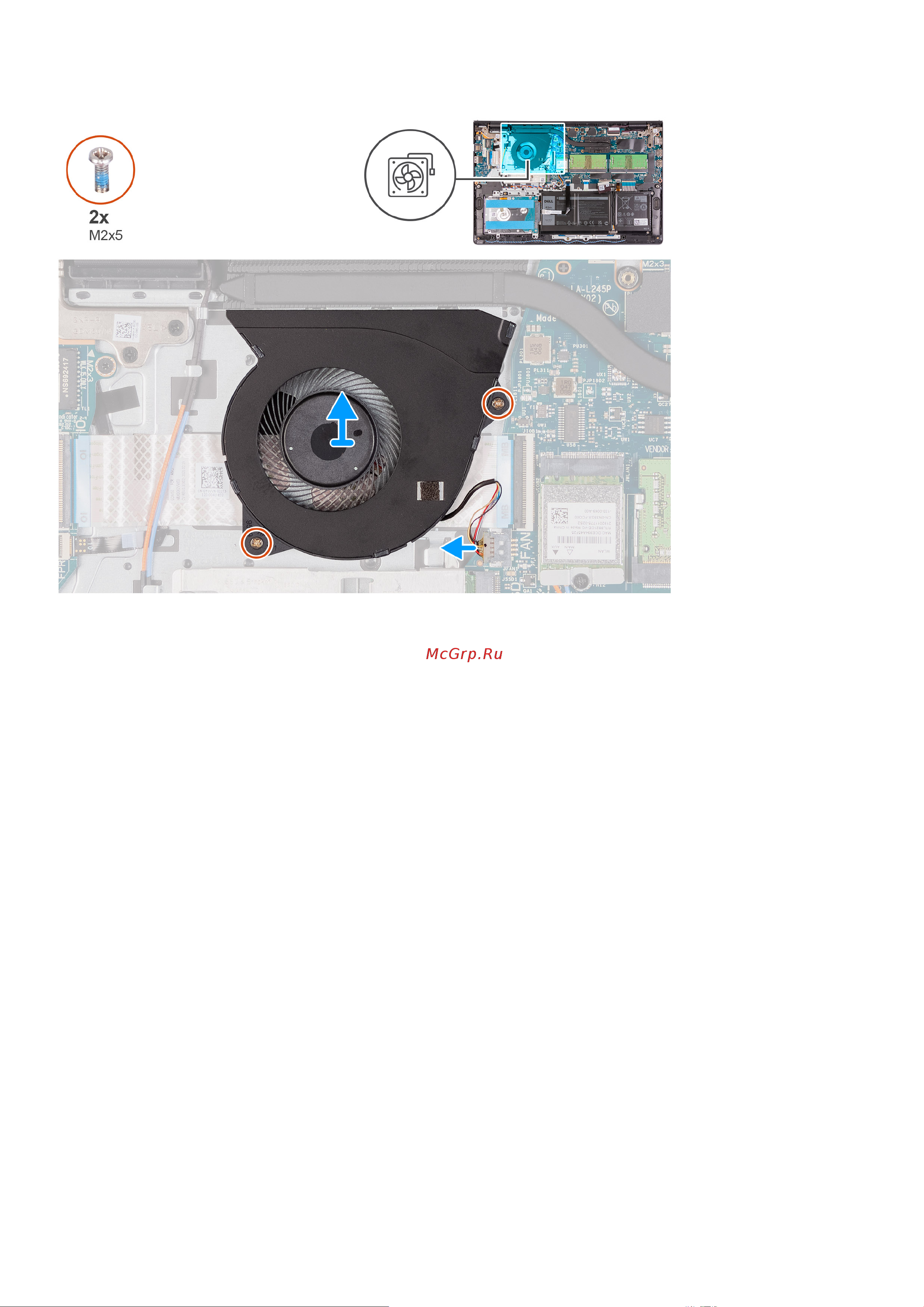

На следующих рисунках показано расположение вентилятора и проиллюстрирована процедура установки.
Извлечение и установка компонентов 39
