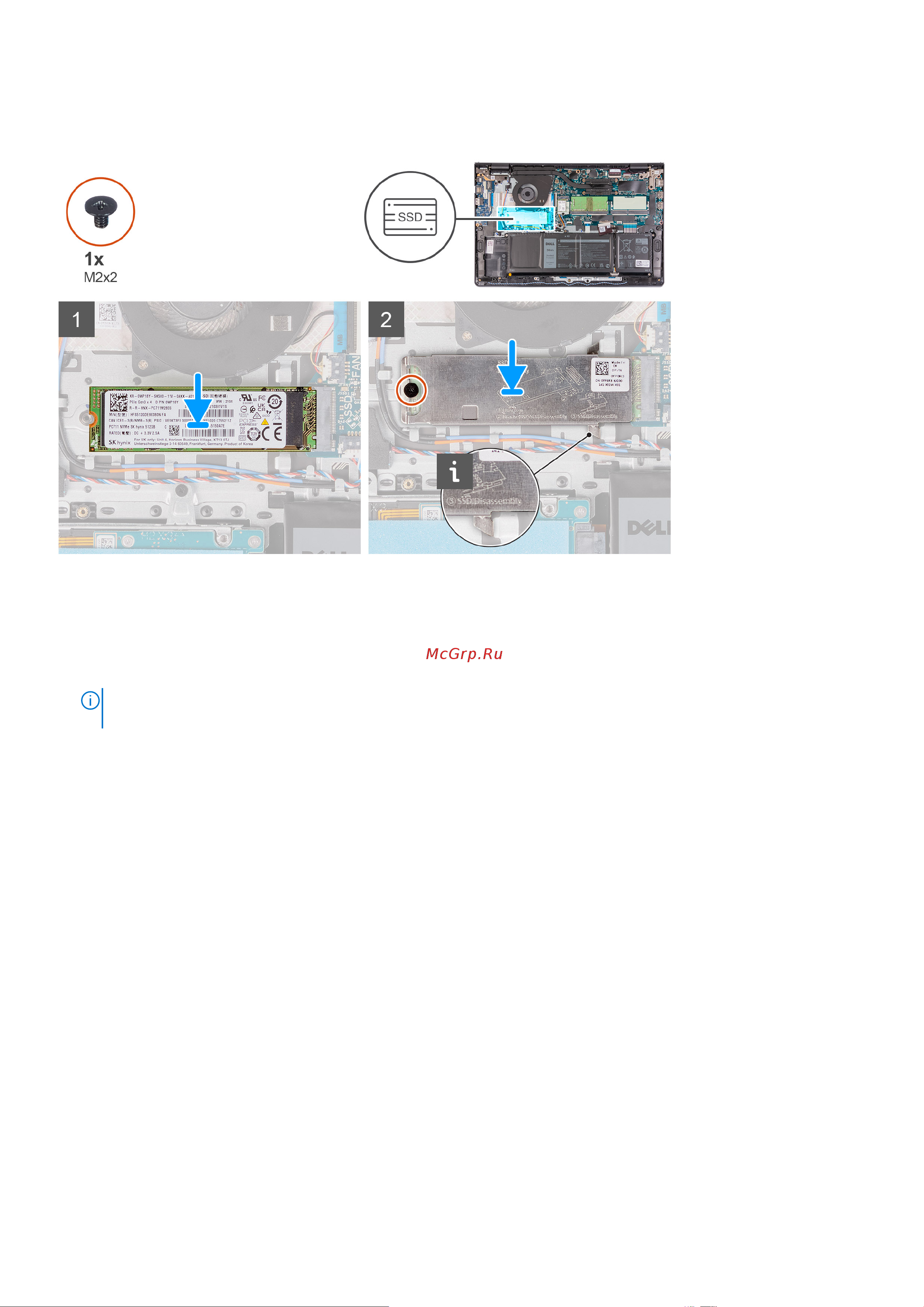

На следующих рисунках показано расположение твердотельного накопителя M.2 2280 и проиллюстрирована процедура

установки.

Действия

1. Совместите паз на твердотельном накопителе M.2 2280 с выступом в соответствующем слоте платы M.2 на системной

плате.

2. Вставьте твердотельный накопитель M.2 2280 в слот M.2 на системной плате.

3. Поместите термопластину M.2 на твердотельный накопитель M.2 2280.

ПРИМЕЧАНИЕ: При установке в систему твердотельного накопителя M.2 поместите выступы термопластины под

зацепами на опорной панели и клавиатуре в сборе.

4. Совместите резьбовые отверстия на термопластине М.2 с резьбовыми отверстиями на опорной панели и клавиатуре в

сборе.

5. Вкрутите обратно винт (M2x2), чтобы прикрепить охлаждающую пластину M.2 к опорной панели и клавиатуре в сборе.

Следующие действия

1. Установите нижнюю крышку.

2. Установите карту памяти SD.

3. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.

Плата беспроводной сети

Извлечение платы беспроводной сети

Предварительные условия

1. Выполните действия, предусмотренные разделом Подготовка к работе с внутренними компонентами компьютера.

2. Извлеките карту памяти SD.

3. Снимите нижнюю крышку.

Об этой задаче

На следующих рисунках показано расположение платы беспроводной сети и проиллюстрирована процедура извлечения.
