Действия
1. Выверните три винта M2.5x3,8 из левого шарнира.
2. Поднимите левый шарнир и снимите его с дисплея в сборе.
3. Выверните три винта M2.5x3,8 из правого шарнира.
4. Поднимите правый шарнир и снимите его с дисплея в сборе.
Установка шарниров
Предварительные условия
Если вы заменяете компонент, перед его установкой извлеките существующий компонент.
Об этой задаче

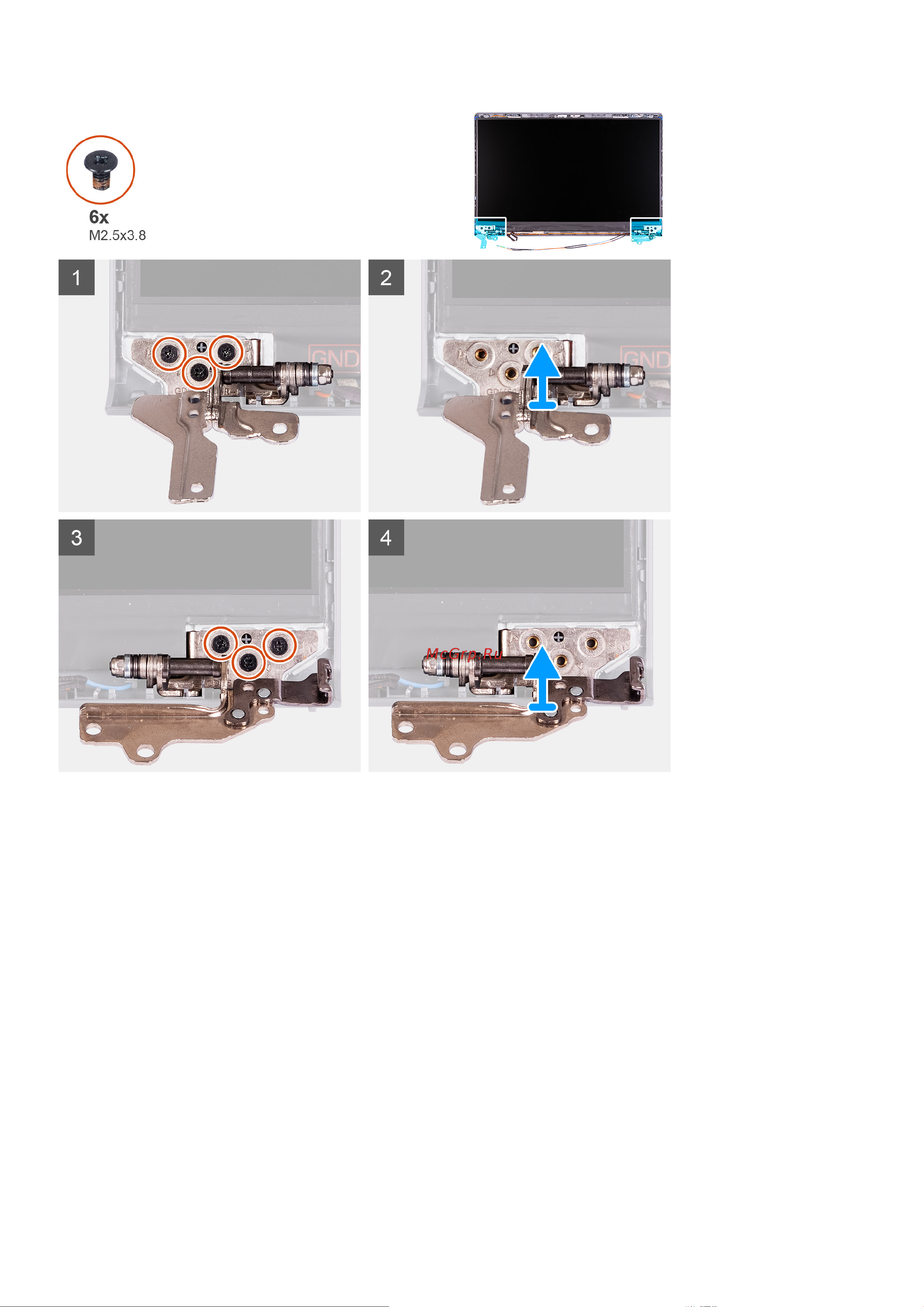

На следующих рисунках показано расположение шарниров дисплея и проиллюстрирована процедура их установки.
56 Извлечение и установка компонентов
