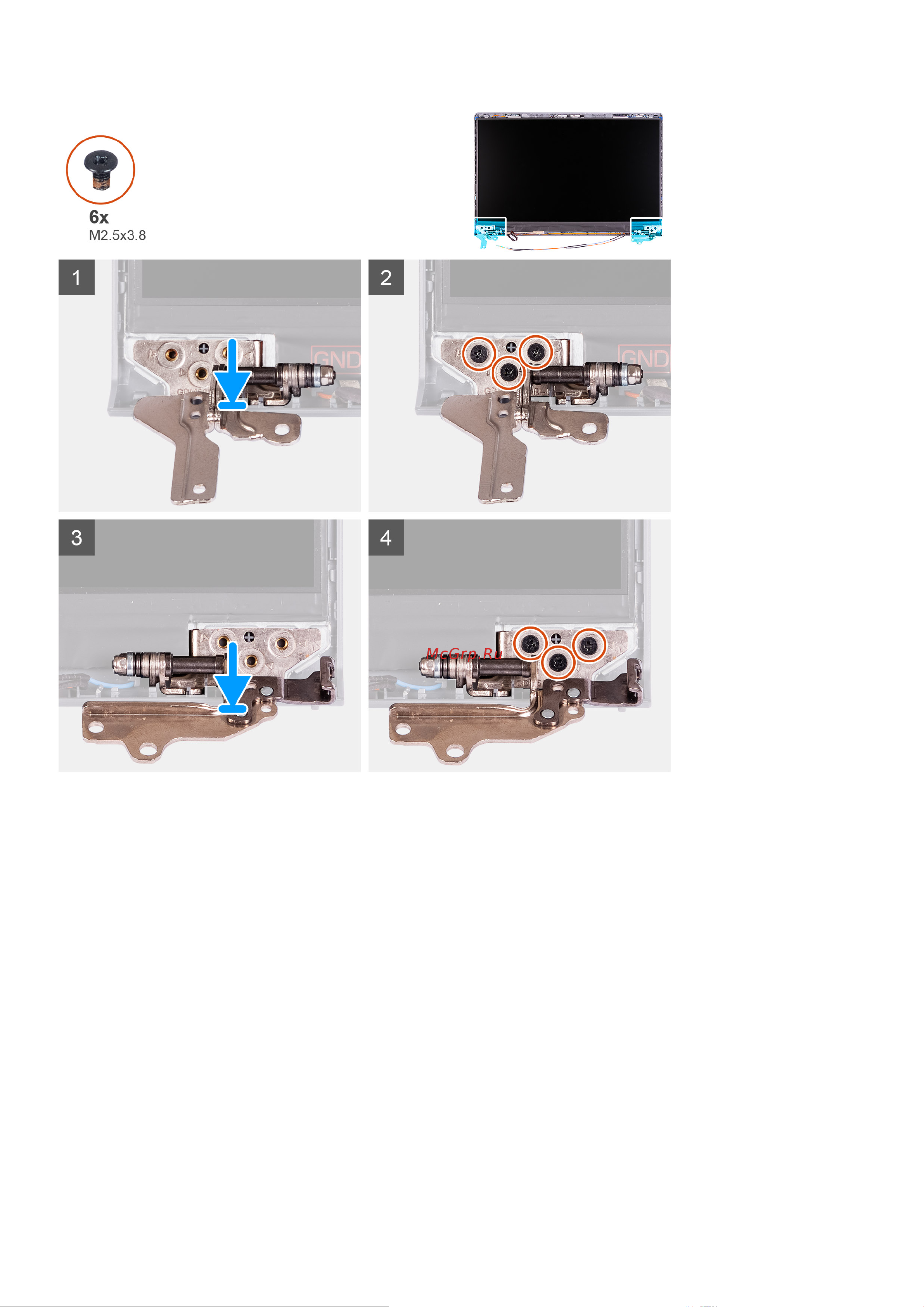

Действия
1. Выровняйте и установите левый шарнир на дисплей в сборе.
2. Заверните три винта M2.5x3.8, чтобы прикрепить шарнир к панели дисплея и к задней крышке.
3. Выровняйте и установите правый шарнир на дисплей в сборе.
4. Заверните три винта M2.5x3.8, чтобы прикрепить шарнир к панели дисплея и к задней крышке.
Следующие действия
1. Установите лицевую панель дисплея.
2. Установите крышки шарниров.
3. Установите дисплей в сборе.
4. Установите плату WLAN.
5. Установите нижнюю крышку.
6. Установите карту памяти SD.
7. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
Извлечение и установка компонентов 57
