Dell Vostro 3515-5487 [72/91] Установка опорной панели и клавиатуры в сборе
![Dell Vostro 3515-5524 [72/91] Установка опорной панели и клавиатуры в сборе](/views2/1864463/page72/bg48.png)
6. Извлеките твердотельный накопитель M.2 2280.
7. Извлеките плату беспроводной сети.
8. Извлеките плату ввода-вывода.
9. Извлеките жесткий диск в сборе.
10. Извлеките модули памяти.
11. Извлеките динамики.
12. Извлеките радиатор.
13. Извлеките вентилятор.
14. Извлеките кнопку питания.
15. Снимите дисплей в сборе.
16. Снимите тачпад.
17. Извлеките системную плату.
ПРИМЕЧАНИЕ: Системную плату можно извлечь вместе с радиатором.
18. Извлеките порт адаптера питания.
Об этой задаче

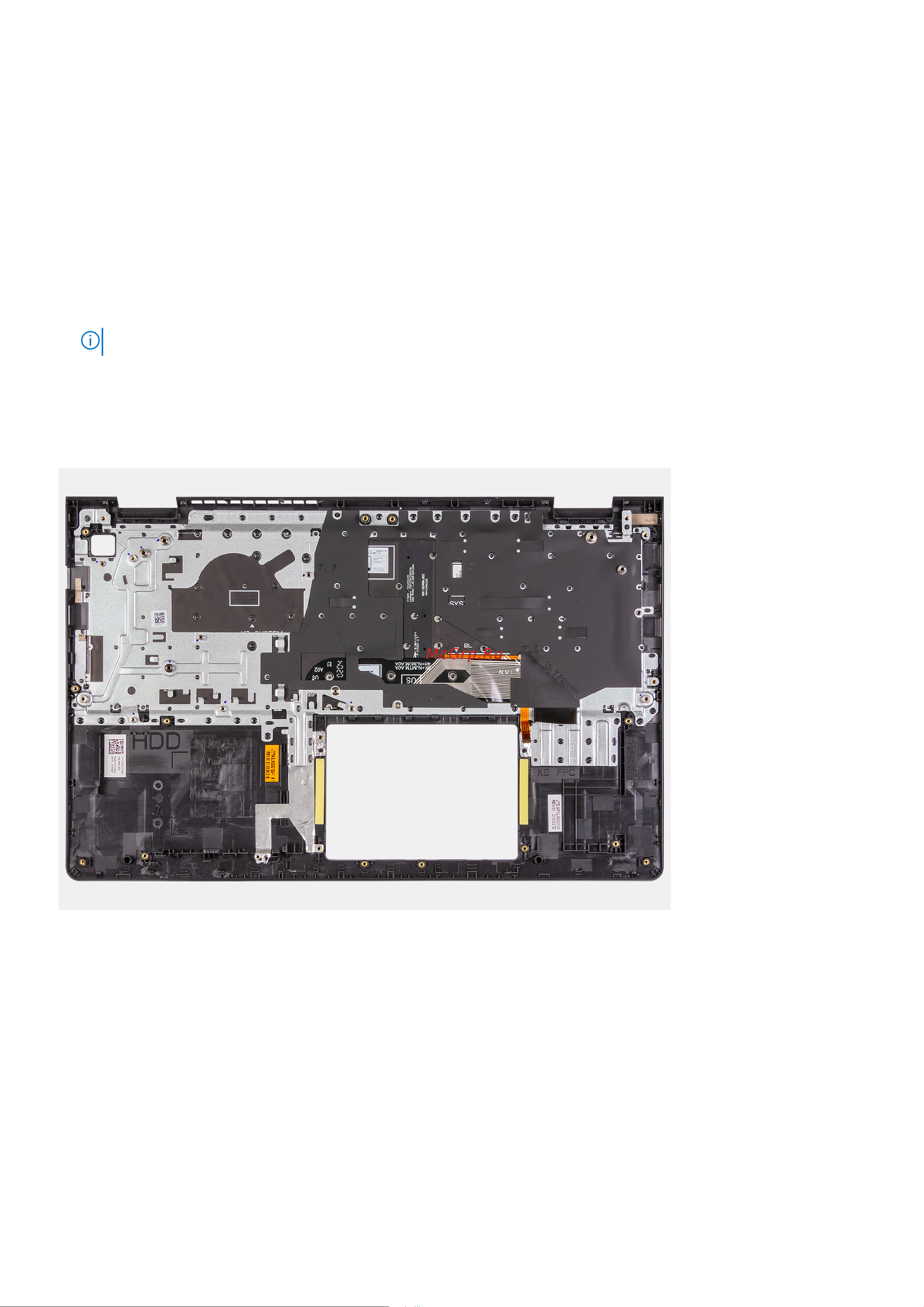

На следующих рисунках показано расположение опорной панели и клавиатуры в сборе и проиллюстрирована процедура
снятия.
Действия
После выполнения предварительных действий останутся опорная панель и клавиатура в сборе.
Установка опорной панели и клавиатуры в сборе
Предварительные условия
Если вы заменяете компонент, снимите имеющийся компонент, прежде чем приступать к процессу установки.
Об этой задаче
На следующих рисунках показано расположение опорной панели и клавиатуры в сборе и проиллюстрирована процедура
установки.
72 Извлечение и установка компонентов
