3. Снимите нижнюю крышку.

Об этой задаче

ПРИМЕЧАНИЕ: Эта процедура касается только компьютеров, которые поставляются с установленным твердотельным

накопителем M.2 2280.

ПРИМЕЧАНИЕ: Плата М.2, установленная в компьютере, зависит от заказанной конфигурации. Поддерживаемые

конфигурации плат в слоте для платы M.2:

● Твердотельный накопитель M.2 2230 и монтажный кронштейн 2230

● Твердотельный накопитель M.2 2280

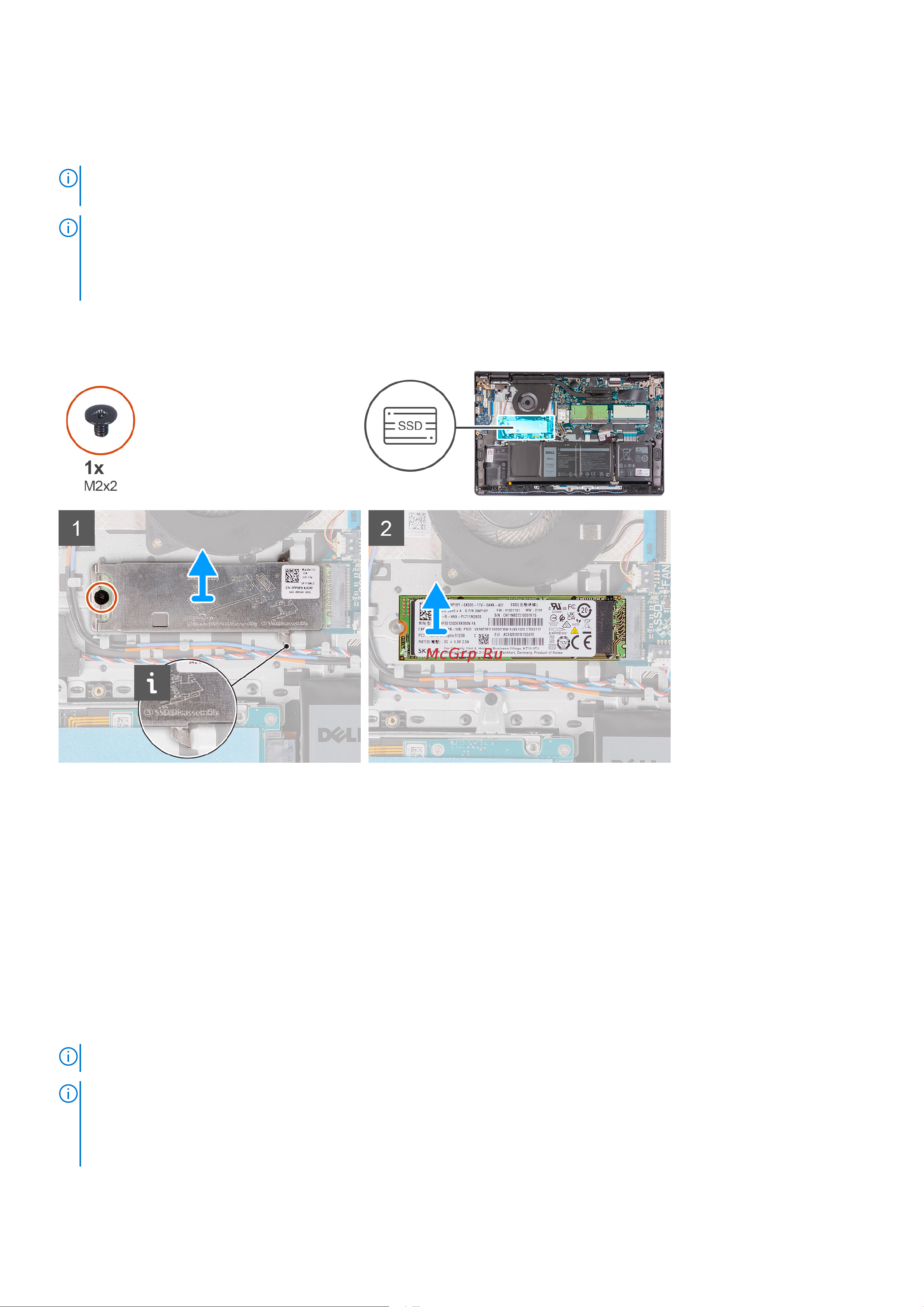

На следующих рисунках показано расположение твердотельного накопителя M.2 2280 и проиллюстрирована процедура

извлечения.

Действия

1. Открутите винты (M2x2), которыми охлаждающая пластина M.2 крепится к опорной панели и клавиатуре в сборе.

2. Снимите термопластину M.2 с опорной панели и клавиатуры в сборе.

3. Извлеките твердотельный накопитель М.2 2280 из соответствующего слота M.2 на системной плате.

Установка твердотельного накопителя М.2 2280

Предварительные условия

Если вы заменяете компонент, снимите имеющийся компонент, прежде чем приступать к процессу установки.

Об этой задаче

ПРИМЕЧАНИЕ: Эта процедура относится к установке твердотельного накопителя M.2 2280.

ПРИМЕЧАНИЕ: Плата М.2, установленная в компьютере, зависит от заказанной конфигурации. Поддерживаемые

конфигурации плат в слоте для платы M.2:

● Твердотельный накопитель M.2 2230 и монтажный кронштейн 2230

● Твердотельный накопитель M.2 2280

Извлечение и установка компонентов 25
