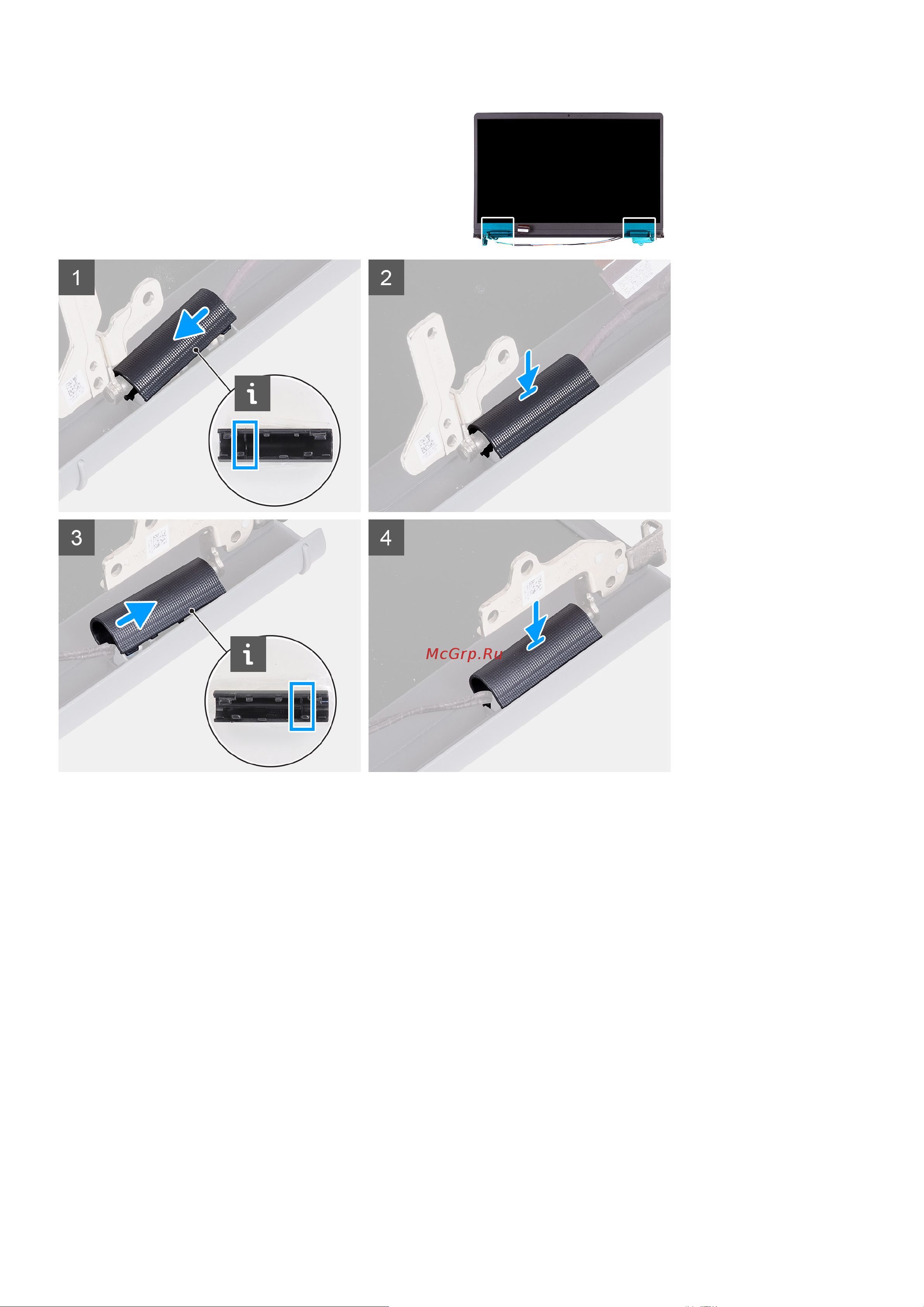

Действия
1. Совместите выступ внутри крышки левого шарнира с внешними сторонами.
2. Вставьте крышку левого шарнира на место со щелчком.
3. Совместите выступ внутри крышки правого шарнира с внешними сторонами.
4. Вставьте крышку правого шарнира на место со щелчком.
Следующие действия
1. Установите дисплей в сборе.
2. Установите плату беспроводной сети.
3. Установите нижнюю крышку.
4. Установите карту памяти SD.
5. Выполните действия, предусмотренные разделом После работы с внутренними компонентами компьютера.
52 Извлечение и установка компонентов
