УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке, настройке и программированию видеодомофонов MAGIC 7 HD

⌂

Вернуться в раздел "Содержание"

1. Отключите электропитание перед установкой монитора видеодомофона.

2. Перед установкой монитора рекомендуется вмонтировать встену монтажную коробку

(вкомплект поставки невходит). Вкачестве монтажной коробки рекомендуется использо-

вать Novicam™ NDBOX или подобную срасстоянием между отверстиями крепления 60мм,

например Legrand Diplomat 31301.

3. Выведите вмонтажную коробку все кабеля.

4. Просверлите встене отверстия под дюбели взависимости оттого, используетсяли монтаж-

ная коробка или нет. Установите дюбели вотверстия.

5. Зафиксируйте кронштейн настене винтами/саморезами. При использовании монтажной

коробки верхний инижний крепятся кстене, средние

–

кмонтажной коробке.

6. Проденьте кабеля через отверстие вцентре кронштейна.

7. Подключите домофон всоответствии сосхемой подключения.

8. При подключении кподъездному домофону, если это требуется, отрегулируйте уровни вхо-

дящего иисходящего аудиосигналов. Регулировки уровней громкости находятся намодуле

сопряжения, который приобретается отдельно.

9. Аккуратно уложите кабеля вмонтажную коробку закронштейном.

10. Установите домофон накронштейн.

11. Подайте питание.

Монтажная коробка NDBOX

(приобретается отдельно)

Кронштейн

для монитора

Монитор

УСТАНОВКА МОНИТОРА

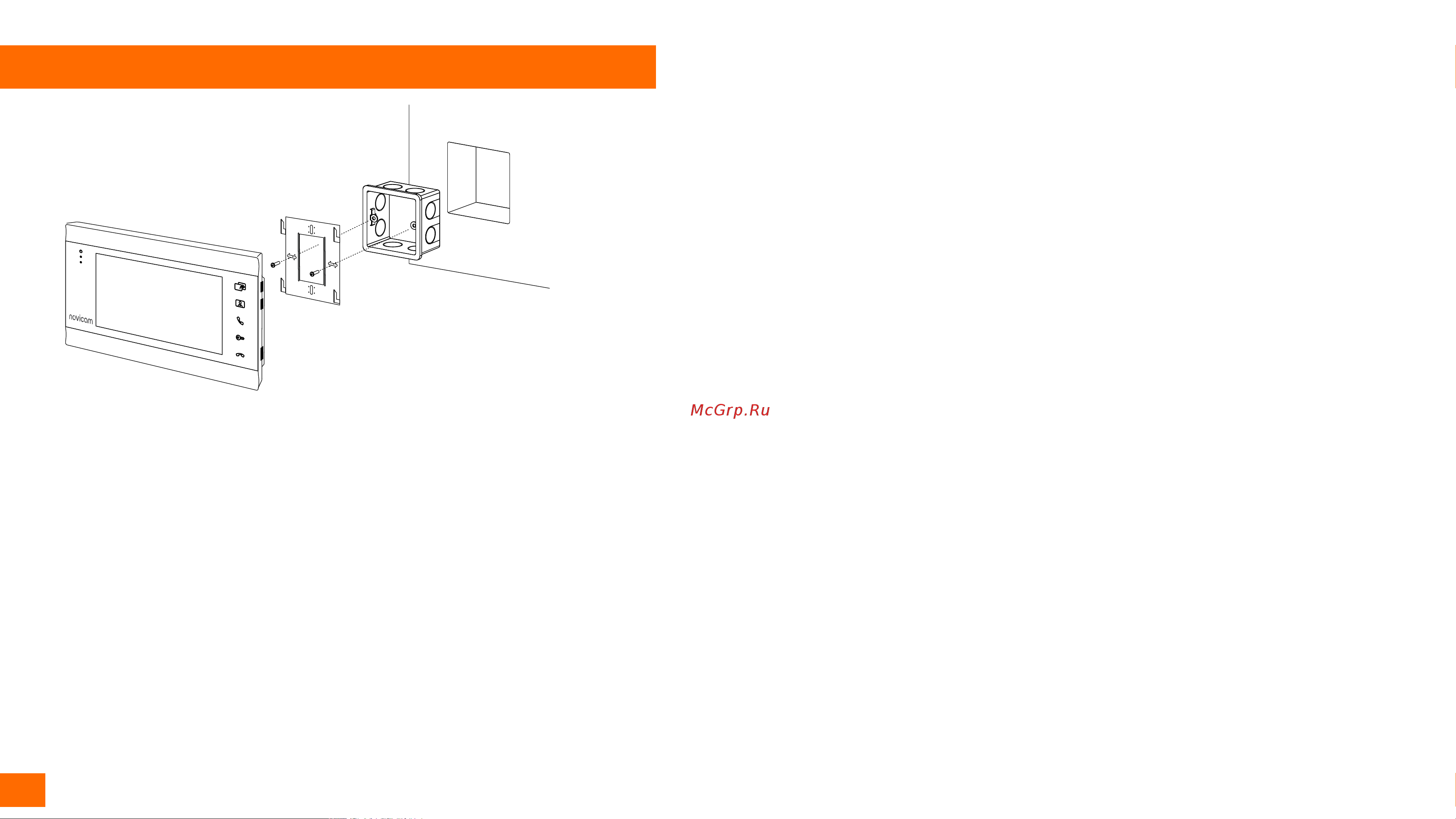

Рис. 4 Монтаж монитора видеодомофона MAGIC 7 HD
