УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Руководство по установке, настройке и программированию видеодомофонов MAGIC 7 HD

⌂

Вернуться в раздел "Содержание"

150 см

1. Монитор рекомендуется устанавливать навысоте 150см.

2. Подключение необходимо производить согласно соответствующей схеме,

либо согласно стикеру наустройстве сназначением проводов.

3. Помните, что цвета проводов вызывной панели могут несоответствовать

поназначению цветам проводов монитора разных серий ипроизводителей.

Для предотвращения некорректной работы иповреждения устройств пред-

варительно изучите инструкции поустановке обоих устройств.

4. Вся коммутация должна производиться при отсутствии питания вовсей системе.

5. Перед установкой монитора рекомендуется встроить встену монтажную коробку (вком-

плект поставки невходит). Вкачестве монтажной коробки рекомендуется использовать

Novicam™ NDBOX или подобную срасстоянием между отверстиями крепления 60мм, на-

пример, Legrand Diplomat 31301.

6. Монитор видеодомофона имеет «сухие» контакты реле, тоесть может управлять замком

или любой автоматикой.

7. Время задержки реле для открытия замка, подключенного квызывной панели, может быть

настроено намониторе видеодомофона.

8. Используйте внешние блоки питания только сподходящими электрическими параметрами. При

питании монитора отвнешнего блока питания рекомендуется предусмотреть запас понапря-

жению (DC15В)воизбежание некорретной работы замка, подключенного квызывной панели.

9. При наличии нескольких мониторов водной системе для подключения рекомендуется ис-

пользовать комбинированный видеокабель (КВК или аналогичный) ссечением жил пита-

ния 0.75 кв.мм. При этом расстояние отвызывной панели допоследнего монитора вцепи

недолжно превышать 100м.

10. Недопускайте перегораживания вентиляционных отверстий.

11. Недопускайте механические повреждения устройства.

12. Неустанавливайте монитор видеодомофона вместах:

— попадания прямых солнечных лучей;

— с температурой, отличающейся отэксплуатационной;

— с влажностью иуровнем загрязнения воздуха более 95%;

— с повышенной вибрацией;

— повышенного испарения ипарообразования;

— с источниками мощных электромагнитных полей.

ОБЩИЕ РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ

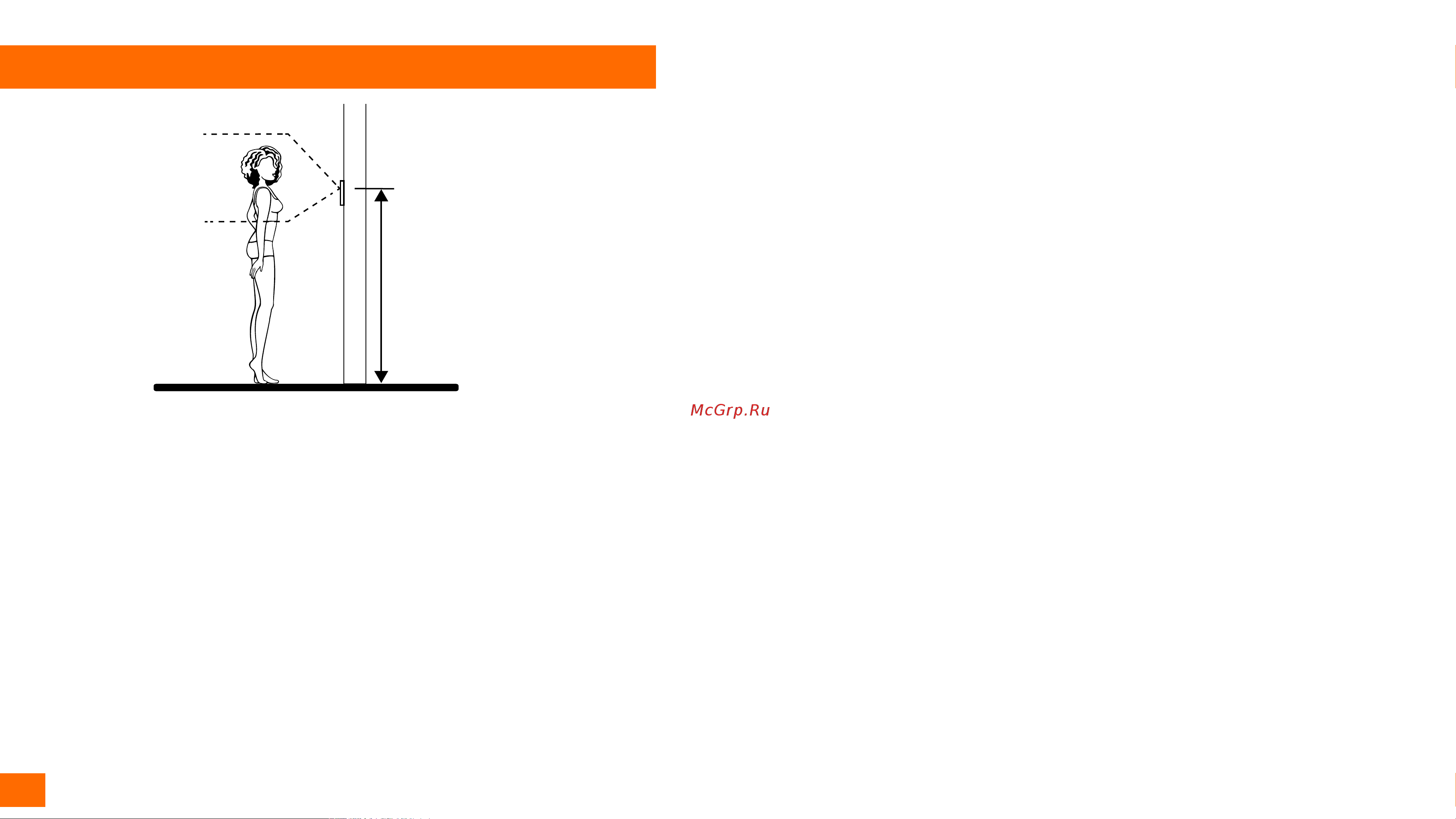

Рис. 3 Рекомендуемая высота установки монитора
