УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов MAGIC 7 HD
13
⌂
Вернуться в раздел "Содержание"

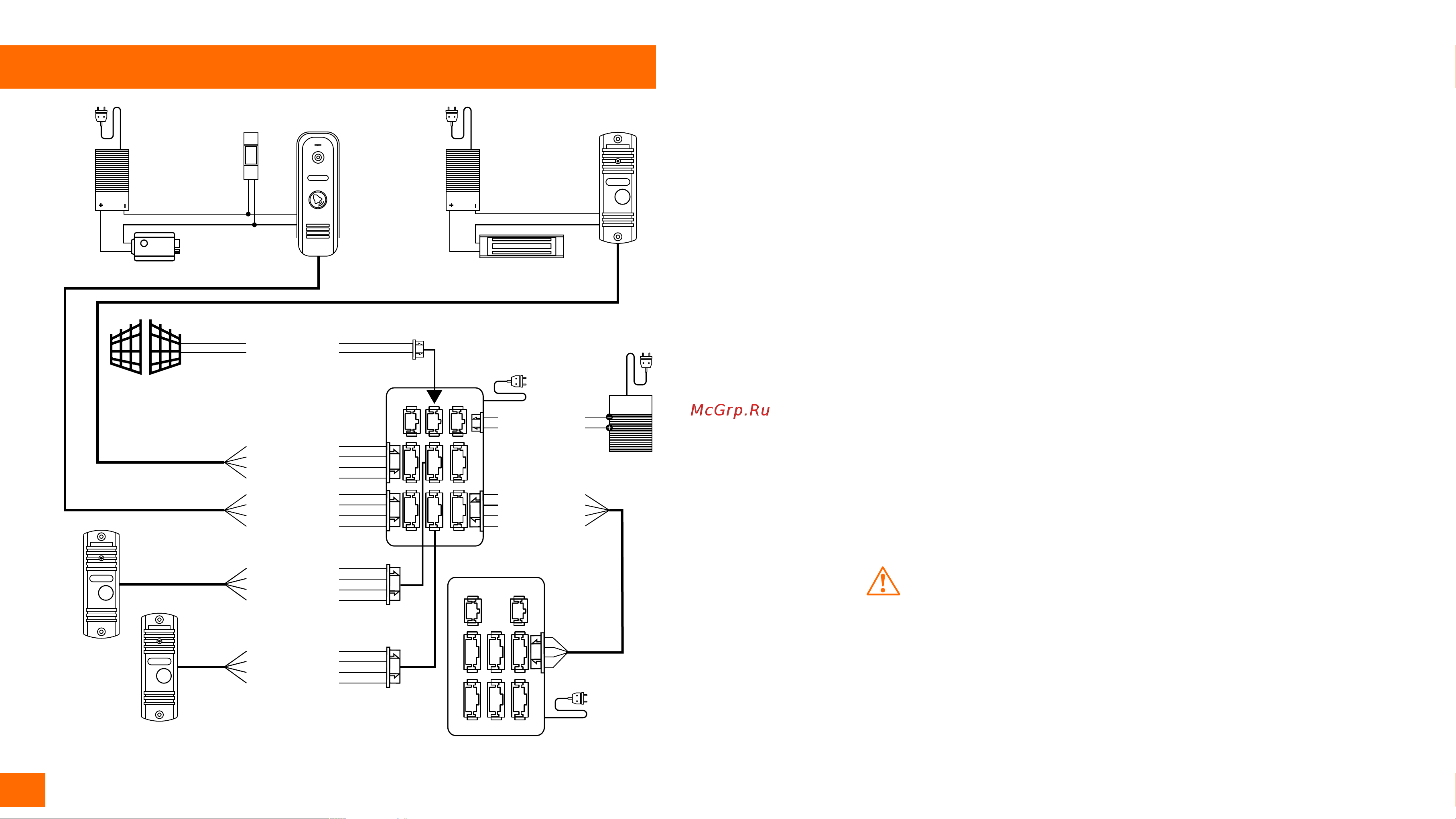

Рис. 8 Схема подключения видеодомофона MAGIC 7 HD
СХЕМЫ ПОДКЛЮЧЕНИЯ
Ворота | Замок
AC 220 B
AC 220 B
AC 220 B
AC 220 BAC 220 B
Панель 2Кнопка
Панель 4
Панель 3
Панель 1
Блок питания
замка
Блок питания
(опция)
Главный монитор
Дополнительный монитор
Красный – Аудио
Белый – Общий
Черный – Сигнал
Желтый – Видео
Черный – Общий
Красный – Н.Р.
Черный – Общий
Красный – DC 12~15 В
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
Блок питания
замка
Электромеханический замок Электромагнитный замок
ВНИМАНИЕ!
1. При наличии нескольких мониторов в системе, на главном мониторе в меню устанавливается
адрес – 1, на дополнительных мониторах 2–6.
2. Вызывные панели подключаются только к Главному монитору с адресом 1. Если к дополнитель-
ному монитору с адресом 2–6 подключить вызывные панели, то они работать не будут.
