УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов MAGIC 7 HD
11
⌂
Вернуться в раздел "Содержание"
1. Располагайте индивидуальные видеопанели не ближе, чем в3метрах от видеодомофона,
впротивном случае возможны звуковые помехи.
2. Перед подачей питания проверьте целостность сетевого кабеля. Для цепи питания видео-
домофона рекомендуется использовать отдельный автомат отключения тока.
3. При выборе кабеля для подключения вызывной панели идополнительного монитора ру-
ководствуйтесь критериями, представленными на Рис. 5 и 6.
a) Комбинированный видеокабель (КВК):
б) Витая пара (UTP cat5e)
(не рекомендуется использовать на расстояниях более 20 м):
DC 12 В
Аудио
Общий
Видео
Видео
Общий
DC 12 В
Аудио
Видео
Общий
DC 12 В
Аудио
DC 12 В
Аудио
Общий
Видео
Максимальное
расстояние 20 м
Максимальное
расстояние 100 м
РЕКОМЕНДАЦИИ ПО ПОДКЛЮЧЕНИЮ

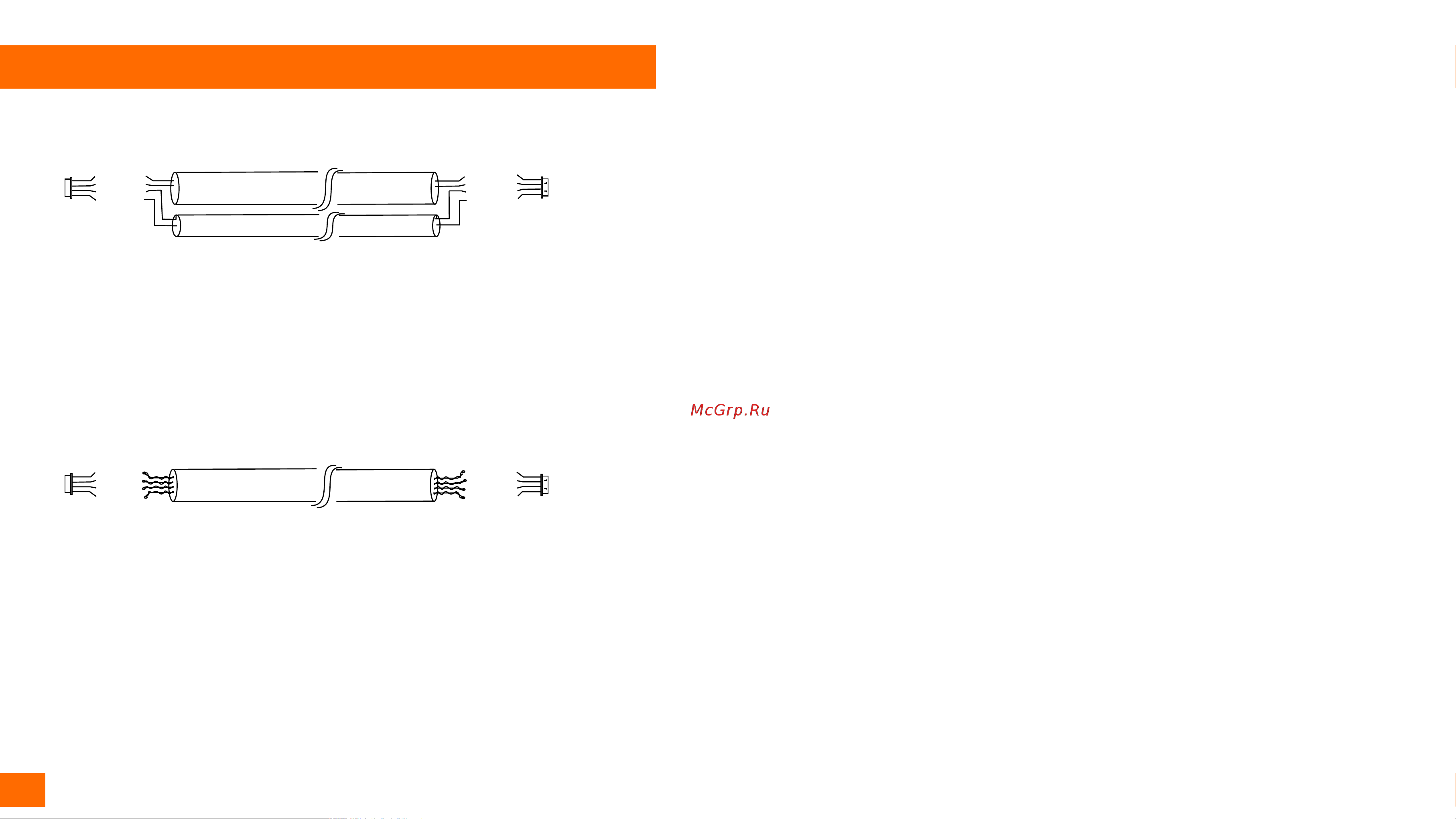

Рис. 5 Комбинированный видеокабель для подключения видеодомофона
Рис. 6 Витая пара для подключения видеодомофона
