ОПИСАНИЕ
Руководство по установке, настройке и программированию видеодомофонов MAGIC 7 HD
6
⌂
Вернуться в раздел "Содержание"

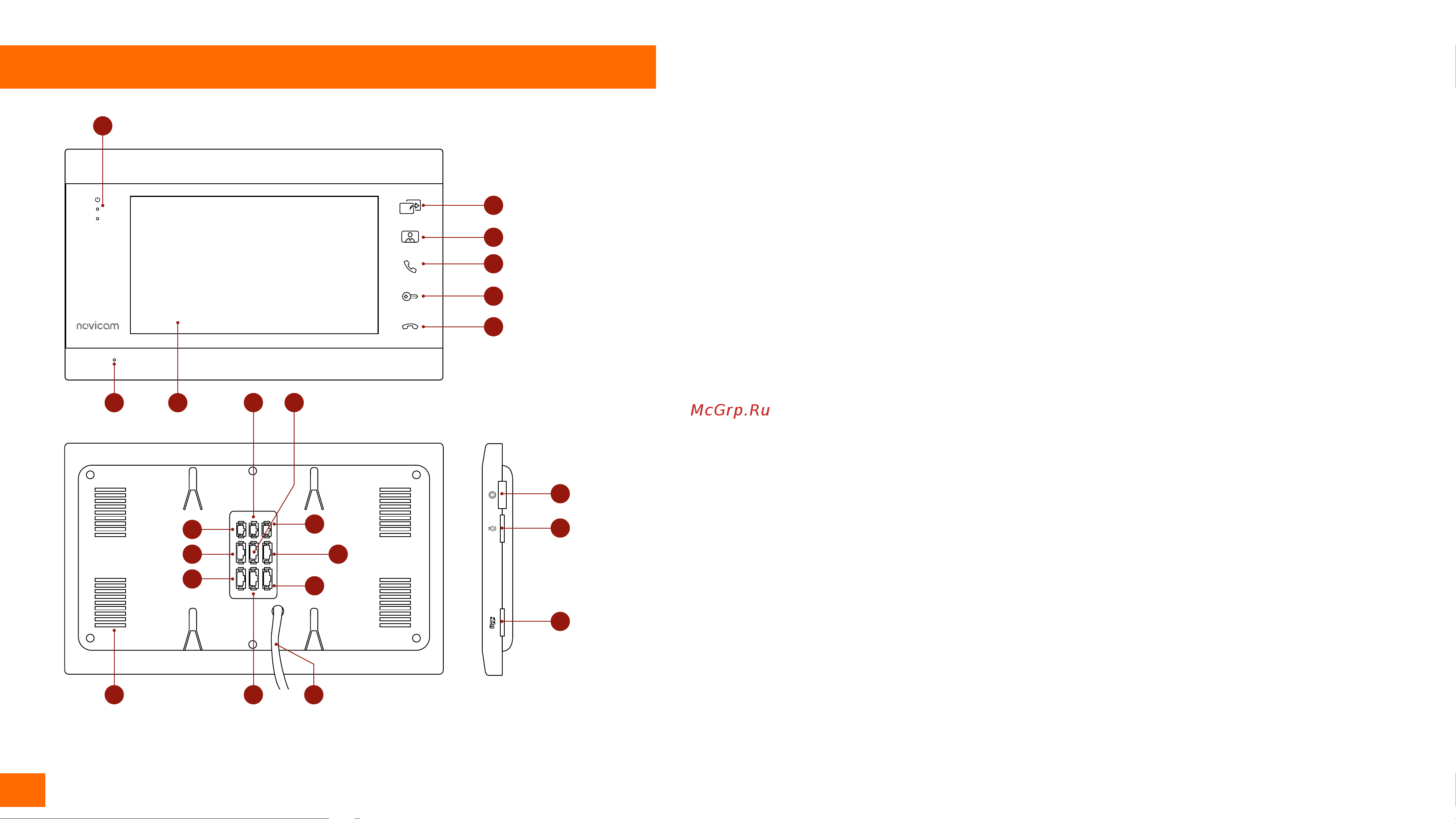

Рис. 2 Описание монитора видеодомофона MAGIC 7 HD
1. ЖК дисплей
2. Динамик
3. Микрофон
4. Световые индикаторы работы
5. (сверху вниз: питание | активность портов | режим Не беспокоить)
6. Кнопка Интерком | Переадресация
7. Кнопка Мониторинг
8. Кнопка Начать разговор
9. Кнопка Открыть
10. Джойстик для навигации по меню
11. Регулировка громкости разговора
12. Слот для карт памяти MicroSD
13. Разъем для подключения вызывной панели 1
14. Разъем для подключения вызывной панели 2 | видеокамеры 1
15. Разъем для подключения вызывной панели 3 | видеокамеры 2
16. Разъем для подключения вызывной панели 4 | видеокамеры 3
17. Разъем для подключения аудиотрубки
18. Разъем для подключения предыдущего монитора
19. Разъем для подключения сигнала HOOK к модулю сопряжения
20. Разъем для подключения замка | ворот (релейный выход)
21. Разъем для подключения внешнего блока питания DC 12~15 B
22. Кабель питания AC 100~220 B
4
3
10
21
1713
19
20
162
14
18
11
12
1
5
6
7
8
9
15
22
