УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов MAGIC 7 HD
14
⌂
Вернуться в раздел "Содержание"
СХЕМЫ ПОДКЛЮЧЕНИЯ ВИДЕОКАМЕРЫ К ДОМОФОНУ

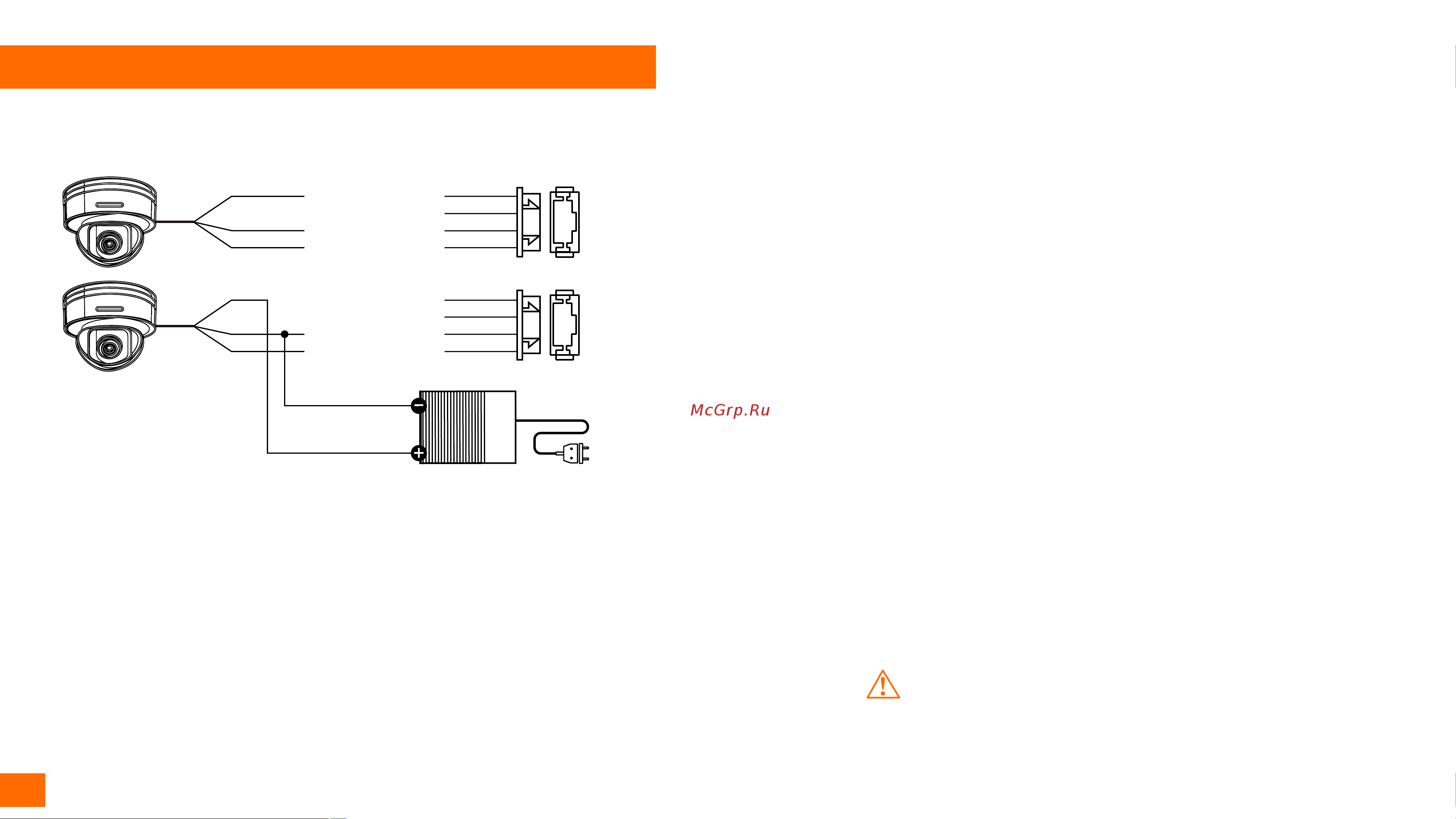

Рис. 9 Схемы подключения видеокамеры к монитору MAGIC 7 HD
ВНИМАНИЕ!
Для камер, устанавливаемых на улице и с токопотреблением свыше 300 мА, необходимо использо-
вать подключение с внешним блоком питания.
Порт
вызывной
панели 2–4
(камеры 1–3)
Питание
от внешнего БП
Блок питания камеры
Питание
от монитора
Камера
Красный – Питание
Белый – Не используется
Черный – Общий
Желтый – Видео
Красный – Не используется
Белый – Не используется
Черный – Общий
Желтый – Видео
