УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Руководство по установке, настройке и программированию видеодомофонов MAGIC 7 HD
15
⌂
Вернуться в раздел "Содержание"

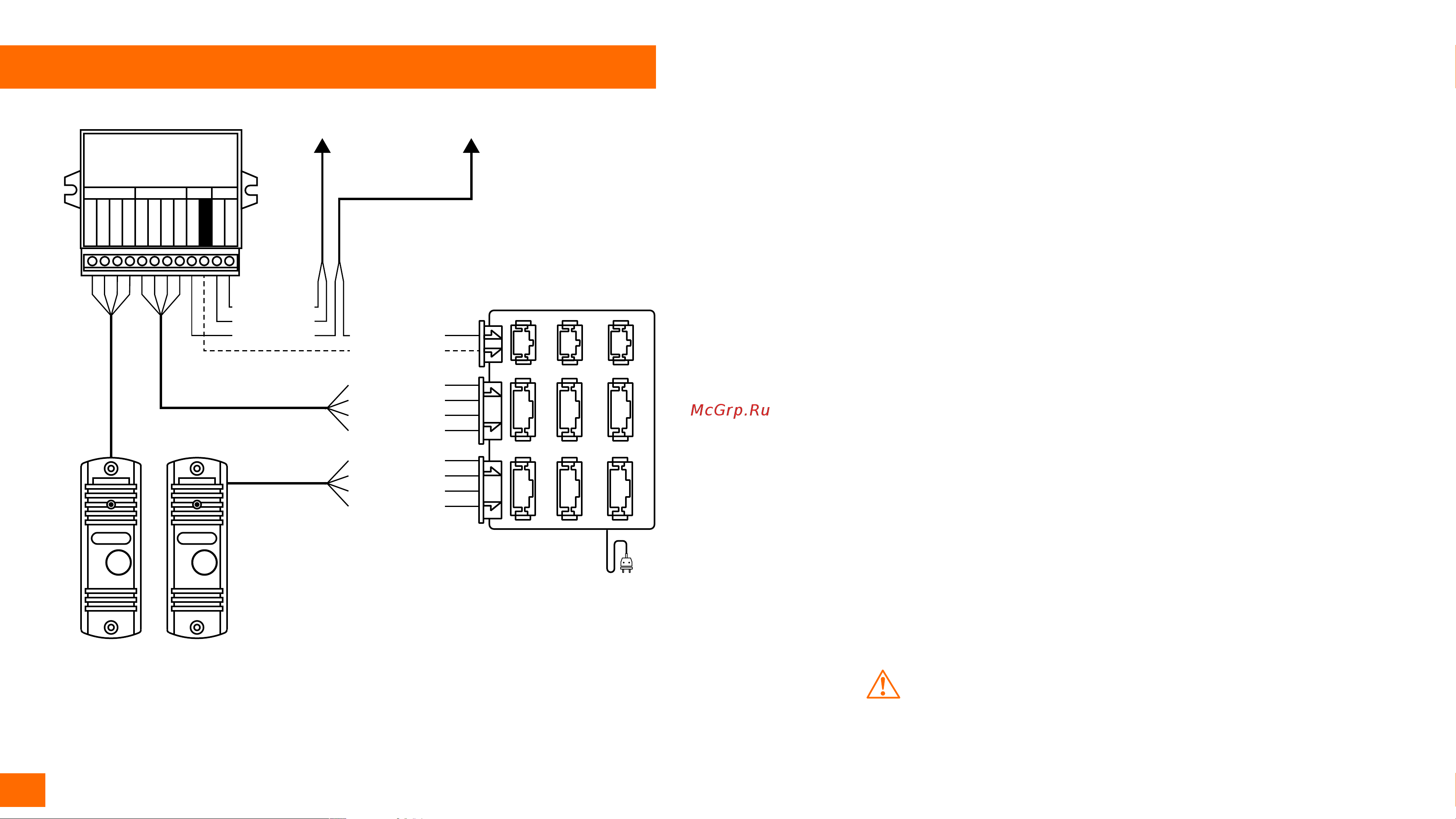

СХЕМА ПОДКЛЮЧЕНИЯ ЧЕРЕЗ МОДУЛЬ СОПРЯЖЕНИЯ
AC 220 B
Модуль сопряжения
Панель 1 Панель 2
Главный монитор
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
Черный – Общий
Красный – HOOK
Line – (единицы)
Line + (десятки)
Видео (подъезд)
Красный – Питание
Белый – Аудио
Черный – Общий
Желтый – Видео
Видеоразветвитель
(подъездный домофон)
Блок коммутации
(подъездный домофон)
Рис. 10 Схема подключения монитоора MAGIC 7 HD к подъездному домофону через модуль сопряжения
ВНИМАНИЕ!
Подключение провода сигнала HOOK к модулю сопряжения является опциональным. Перед под-
ключением Модуля сопряжения изучите инструкцию к нему.
