5. Устройство электроплиты
5.1 Общий вид электроплиты с конфорками с указанием основных
частей показан на рисунке 1.
Рисунок 1 -
Общий вид электроплиты
с конфорками
1 - щиток или крышка
электроплиты (при
наличии)
2 - рабочий стол
3 - электроконфорки
4 - панель управления
5 - Программатор (место
возможной установки
таймера)
6 - дверка жарочного шкафа
7 - выдвижной нижний ящик
(см. комплектацию)
8 - нивелировочные винты
1
2
3
4
6
8
5
7
5.2 Рабочий стол с электроконфорками.
5.2.1 На рабочем столе размещены три или четыре электроконфорки
(см. комплектацию)
5.3 Панель управления
5.3.1 Общий вид панели управления с указанием органов управления
и сигнализации показан на рисунк2.
Рисунок 2 - Общий вид панели управления (модели с 4-мя конфорками)
0
0
0
6
6
6
1
1
0
6
1
1
0
0
15
30
60
1
2
3 4 5
6 6
7
8
9
10
11
12
150
50
200
100
45
10
1 - сигнальная лампа включения термостата; 2 - условное обозначение “Жарочный шкаф”;
3 - сигнальная лампа включения ТЭН жарочного шкафа или гриля; 4 - условное обозначение
“Ручной режим работы таймера элек-тромеханического”; 5 - условное обозначение “Таймер
электромеханический”; 6 - условное обозначение электроконфорок; 7 - сигнальная лампа
включения электроконфорок; 8 - условное обозначение “Гриль”; 9 - ручка переключателя
мощности жарочного шкафа; 10 - ручка включения дополнительного оборудования жарочного
шкафа; 11 - ручка таймера; 12 - ручки переключателей мощности электроконфорок.
11

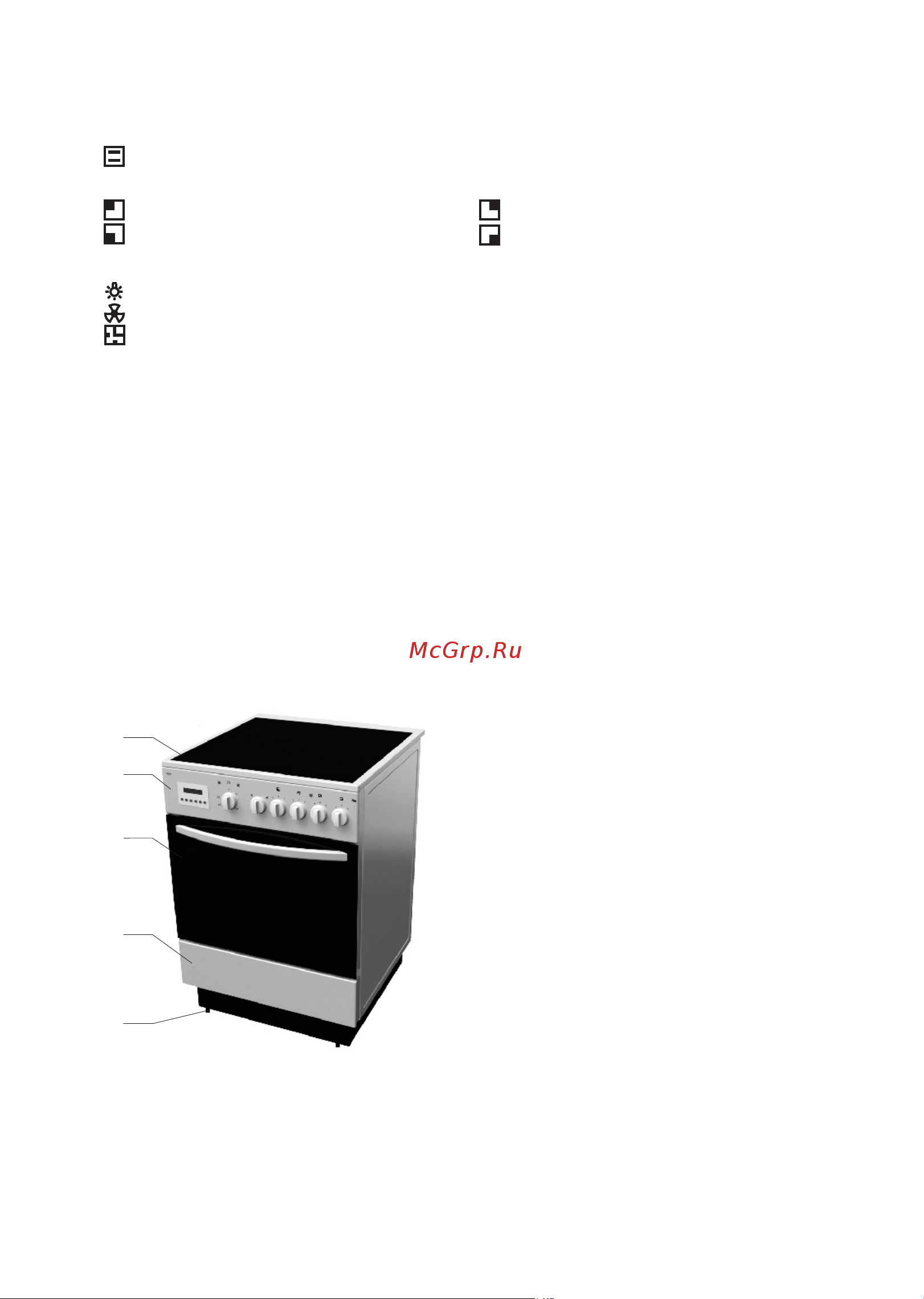

Рисунок 3 -
Общий вид электроплиты
с конфорочной панелью
из стеклокерамики
1 - конфорочная панель
из стеклокерамики
2 - панель управления
3 - дверка жарочного шкафа
4 - выдвижной нижний ящик
(см. комплектацию)
5 - регулировочные винты
1
2
3
4
5
Условные обозначения на панели управления
Электрический жарочный шкаф (нагрев сверху и снизу)
Дальний левый нагревательный элемент
Жарочный шкаф
Рабочий стол
Ближний левый нагревательный элемент
Дальний правый нагревательный элемент
Ближний правый нагревательный элемент
Вспомогательное оборудование
Включение лампы освещения жарочного шкафа
Включение режима конвекции жарочного шкафа
Таймер
5.4 Конфорочная панель из стеклокерамики.
5.4.1 Общий вид электроплиты с конфорочной панелью из стеклоке-
рамики с указанием основных частей показан на рисунке 3.
5.4.2 Под конфорочной панелью из стеклокерамики располагаются 4
конфорки. Все конфорки имеют термоограничители, которые предохраняют
конфорки от перегрева.
5.4.3 Конфорки имеют обозначенные на стеклокерамической по-
верхности четыре зоны нагрева.
5.4.4 На передней части поверхности конфорочной панели рас-
положены обозначения сигнальных ламп. Сами сигнальные лампы нахо-
дятся под конфорочной панелью и являются индикаторами остаточного
тепла в зоне конфорок.
5.4.5 Зоны нагрева пирокерамических конфорок и их расположение на
рабочем столе показаны на рисунке 4.
