7.2.5 Сигнальные лампы жарочного шкафа. При повороте ручки
переключателя жарочного шкафа (поз.4, 5, рис.8) загорается сигнальная
лампа (поз.2, рис.8). При включении термостата загорается сигнальная
лампа включения термостата (поз.1, рис.8). Когда температура в жарочном
шкафу достигает заданного значения, нагреватели отключаются и
сигнальная лампа включения термостата гаснет. Во время работы
жарочного шкафа сигнальная лампа включения термостата периодически
загорается и гаснет. Так и должно быть, поскольку температура в жарочном
шкафу поддерживается на заданном значении автоматически. Сигнальная
лампа включения нагревателей жарочного шкафа горит постоянно.
7.2.6 Для ВЫКЛЮЧЕНИЯ ГРИЛЯ ручку переключателя мощности
жарочного шкафа поверните ПРОТИВ ЧАСОВОЙ СТРЕЛКИ до цифры «0».
7.2.7 Одновременное включение ТЭН жарочного шкафа и гриля
невозможно.
7.2.8 Включение дополнительного оборудования жарочного шкафа
производите переключателем (поз.10, рис.2), в соответствии с таблицей 5.
Включение лампы освещения рабочего пространства жарочного шкафа
(поз. 1, рис. 5) моделей, не оснащённых отдельным переключателем,
происходит одновременно с включением ТЭН или гриля жарочного шкафа.
Уровень шума от работающего электровентилятора не превышает тре-
бований стандартов безопасности.
7.3 По окончании приготовления пищи выключите все нагревательные
элементы электроплиты.

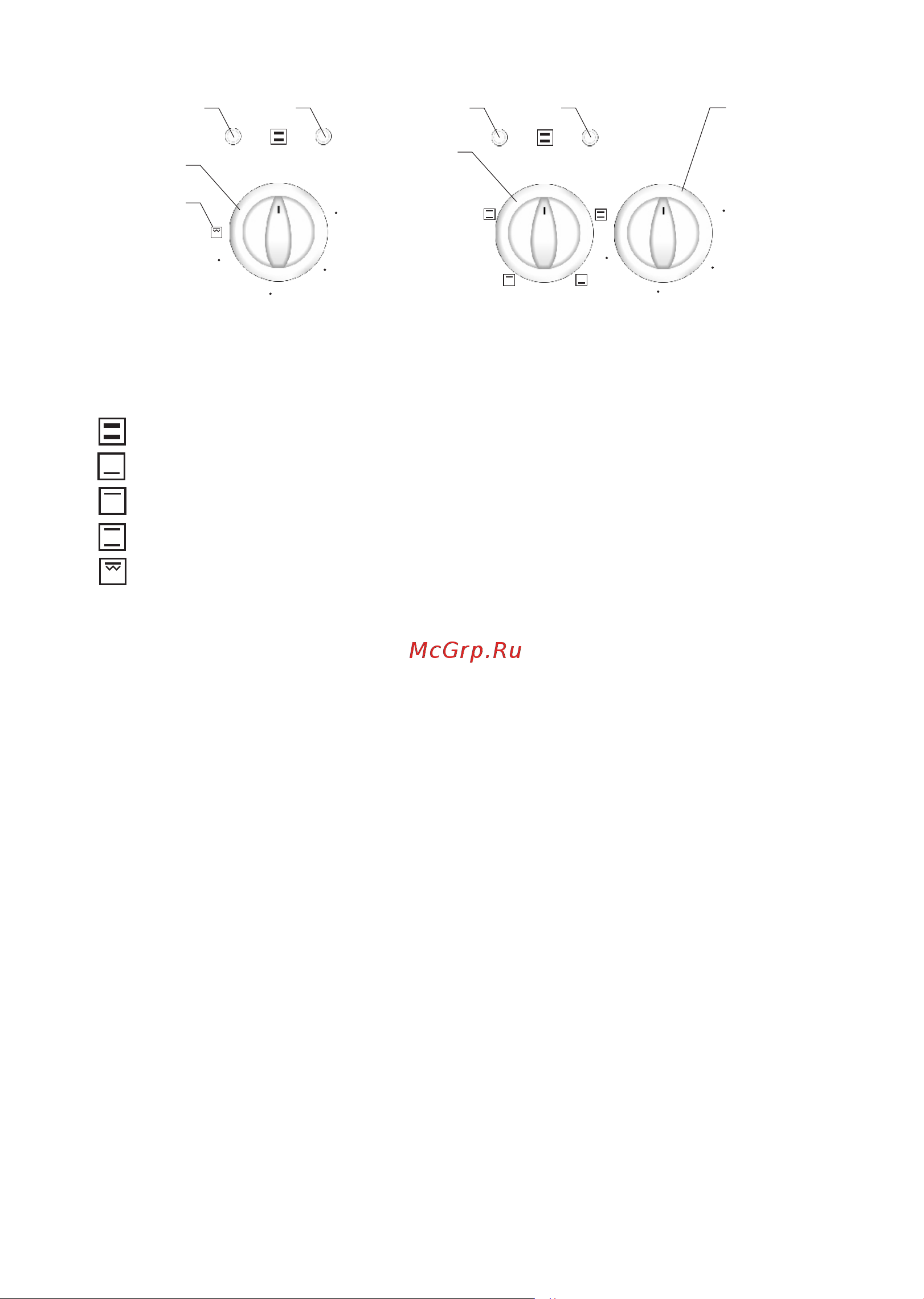

Рисунок 8 – Ручки управления нагревательными элементами
жарочного шкафа
Вариант 1
Термостат совмещён с переключателем
мощности жарочного шкафа
Вариант 2
Термостат и переключатель мощности
жарочного шкафа располагаются отдельно
150
50
200
100
0
0 0
1
2
3
4
1
2
5
6
150
50
200
100
270
Нагрев сверху и снизу. Мощность 2000 Вт.
Нагрев снизу. Мощность 1200 Вт.
Нагрев сверху. Мощность 800 Вт.
Нагрев сверху и снизу. Мощность 480 Вт.
Гриль (на плитах оборудованных ТЭН-грилем). Мощность 1500 Вт.
8. Работа с таймером электромеханическим и
электронным
8.1 Таймер электромеханический (ТЭМ) позволяет производить от-
ключение жарочного шкафа или электроконфорки дальней правой с подачей
звукового сигнала по истечении установленной выдержки времени.
8.2 ТЭМ работает в двух режимах: автоматическом и ручном.
Автоматический режим отключает жарочный шкаф или электроконфорку
с подачей звукового сигнала (звонка) через заданный промежуток времени,
устанавливаемый в диапазоне от 0 до 60 минут;
Ручной режим позволяет включать и выключать жарочный шкаф или
электроконфорку непосредственно ручками переключателей мощности,
минуя таймер.
8.3 Работа с ТЭМ в автоматическом режиме:
а) перед включением ТЭМ установите в жарочный шкаф и (или) на
электроконфорку посуду с приготовляемым блюдом;
б) включите ручкой переключателя мощности (поз.9, рис.2) жарочный
шкаф на нужную температуру, учитывая рекомендации раздела 7, или
установите нужную мощность электроконфорки ручкой переключателя
мощности;
в) поверните ручку ТЭМ (поз.11, рис.2) по часовой стрелке, установив
нужную выдержку времени в пределах от 0 до 60 минут по шкале, нанесен-
ной на панели управления.
г) установку выдержек времени менее 15 минут производите в два
приема, чтобы увеличить продолжение звучания звонка:
- сначала поверните ручку ТЭМ по часовой стрелке на время
30-45 минут;
- затем поверните ручку ТЭМ против часовой стрелки до требуемого
значения времени;
д) выставляя интервал времени ручкой ТЭМ не забудьте учесть время
разогрева ТЭН жарочного шкафа и электроконфорки от холодного состояния
(5 минут);
е) после истечения установленной выдержки времени ручка ТЭМ вер-
нется в нулевое положение, ТЭН жарочного шкафа, или гриль, или электро-
конфорка автоматически отключатся, а звонок известит об окончании
тепловой обработки.
8.4 Для работы с жарочным шкафом или электроконфоркой в ручном
режиме необходимо ручку ТЭМ (поз.11, рис.2) повернуть против часовой
стрелки до условного обозначения «Ручной режим работы таймера
электромеханического» (поз.4, рис.2). В этом случае можно производить
тепловую обработку продуктов в жарочном шкафу или на электроконфорке с
выдержкой времени по своему усмотрению, используя рекомендации раздела
9 настоящего руководства по эксплуатации.
8.5 В вариантном исполнении плиты таймер может быть просто меха-
нический. В этом случае, его функция – подача звукового сигнала через
заданный промежуток времени. Функции выключения жарочного шкафа или
конфорки, как у таймера электромеханического, у механического таймера нет.
17
