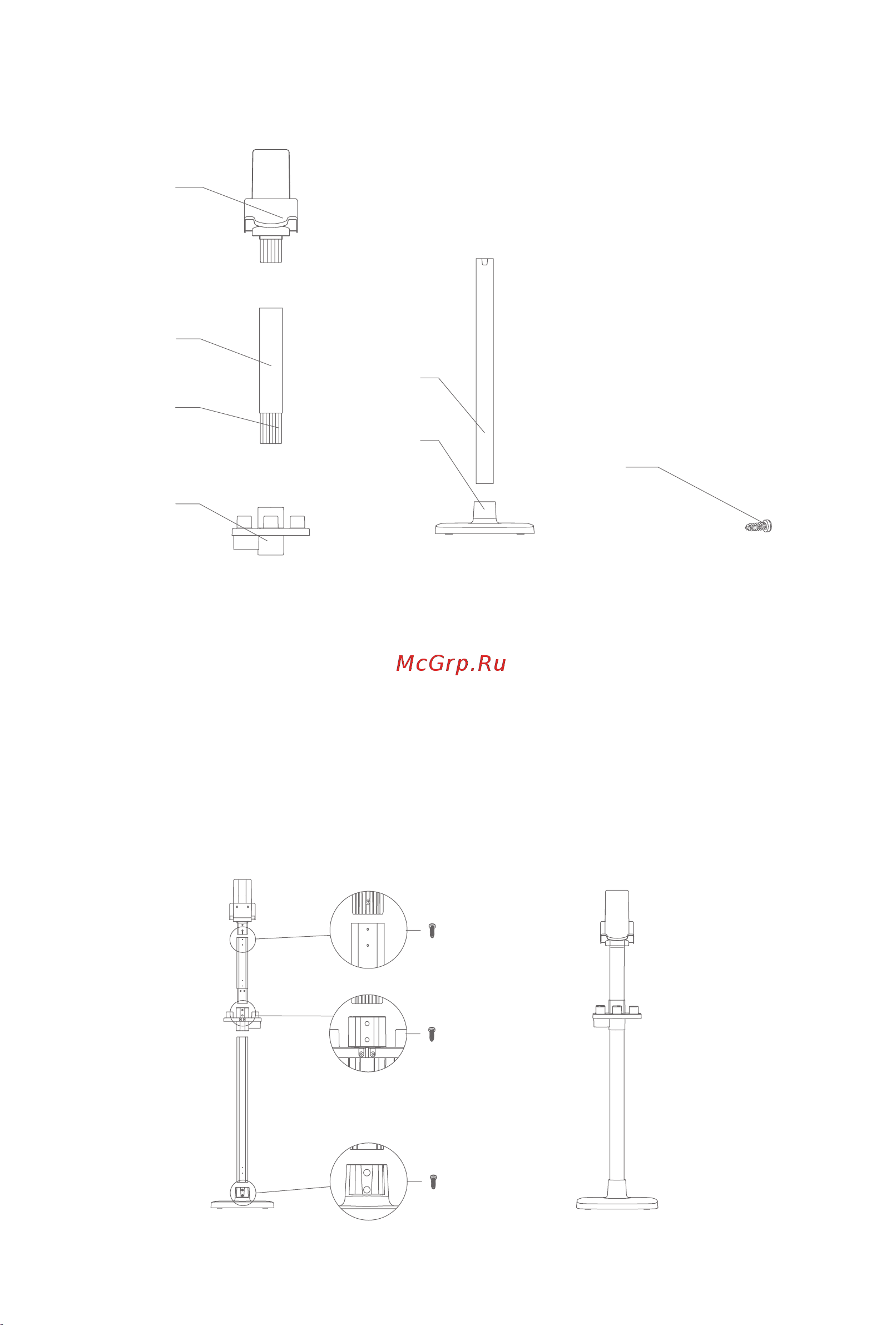

Jimmy H10 Pro Hercules [5/112] Storage holder parts name
![Jimmy H10 Pro Hercules [5/112] Storage holder parts name](/views2/2027699/page5/bg5.png)
3
1.Front cover assembly
3.Metal tube upper sleeve
5.Metal tube lower
7.Screw*8
2.Metal tube upper
4.Accessories holder
6.Base assembly
1
2
5
6
*2
*4
*2
7
3
4
Storage holder parts name
Accessories storage holder assembly
1.Put base on oor, insert metal tube lower into base and fasten 2pcs screw.
2.Insert accessories holder into top of metal tube lower,put metal tube upper and metal tube
upper sleeve assembly into accessories holder, fasten 4pcs screw as the picture.
3.Put front cover assembly into metal tube upper and fasten 2pcs screw as the picture.
