Jimmy H10 Pro Hercules [96/112] Монтаж устройства
![Jimmy H10 Pro Hercules [96/112] Монтаж устройства](/views2/2027699/page96/bg60.png)
94
Название
детали
Ручной пылесос
Электрическая
насадка для
пола
Гибкая
металлическая
трубка
Аккумуляторная
батарея
Насадка для
узких мест
Количество 1 1 1 1 1
Название
детали
Мягкая щетка Соединитель
Насадка для
мебели
Эластичный
шланг
Щетка для ковров
Количество 1 1 1 1 1
Название
детали
Электрическая
щетка для
матраса
Зарядное
устройство
Передняя
крышка в сборе
Верхняя часть
металлической
трубки
Держатель для
насадок
Количество 1 1 1 1 1
Название
детали
Нижняя часть
металлической
трубки
База Винт
Руководство
пользователя
Гарантийный
талон
Количество 1 1 8 1 1
Комплектация

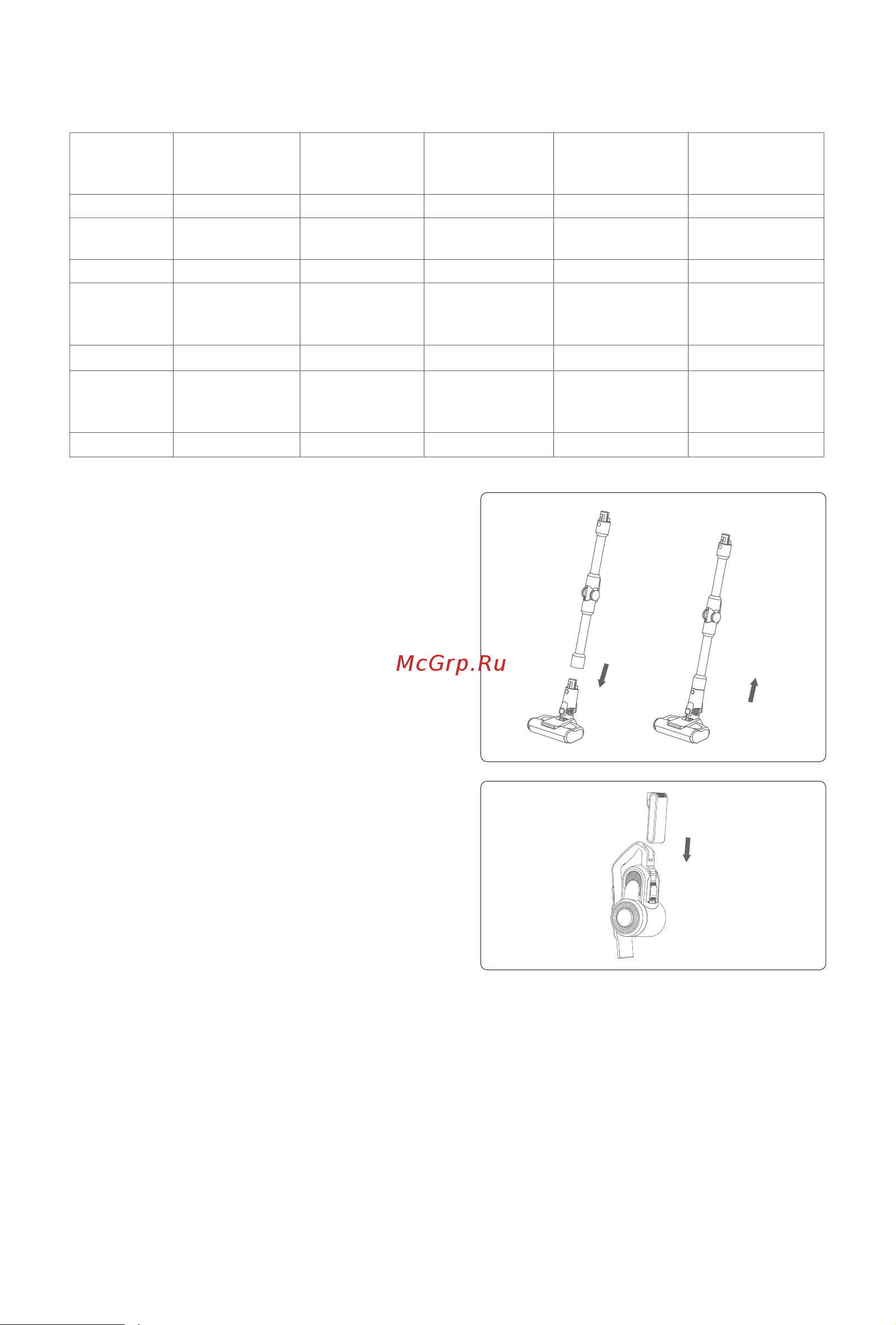

Монтаж устройства
Сборка и разборка электрической
насадки для пола и металлической
трубки
Удерживая насадку для пола левой рукой,
правой рукой вставьте металлическую трубку
вертикально в насадку для пола, нажимайте
на трубку до тех пор, пока не услышите
«щелчок».
Примечание: при сборке держите рукоятку и
напольную щетку в одном направлении, и вставьте
штифт в гнездо.
Если необходимо снять электрическую
насадку для пола при упаковке, хранении или
уборке, нажмите на кнопку разблокировки
щетки и потяните металлическую трубку в
направлении, показанном на рисунке, чтобы
извлечь насадку для пола.
Монтаж аккумуляторной батареи и ручного пылесоса
Удерживая аккумулятор, совместите его с направляющим пазом на корпусе ручного
пылесоса, перемещайте аккумулятор в направлении, показанном стрелкой на рисунке.
После установки потяните аккумулятор, чтобы убедиться в плотности его посадки.
Примечание: Если пылесос не используется в течение длительного времени, извлеките аккумуляторную
батарею, упакуйте пылесос и поместите на хранение в прохладное и сухое место, не допуская нахождения
под прямыми солнечными лучами или во влажной среде.
1
