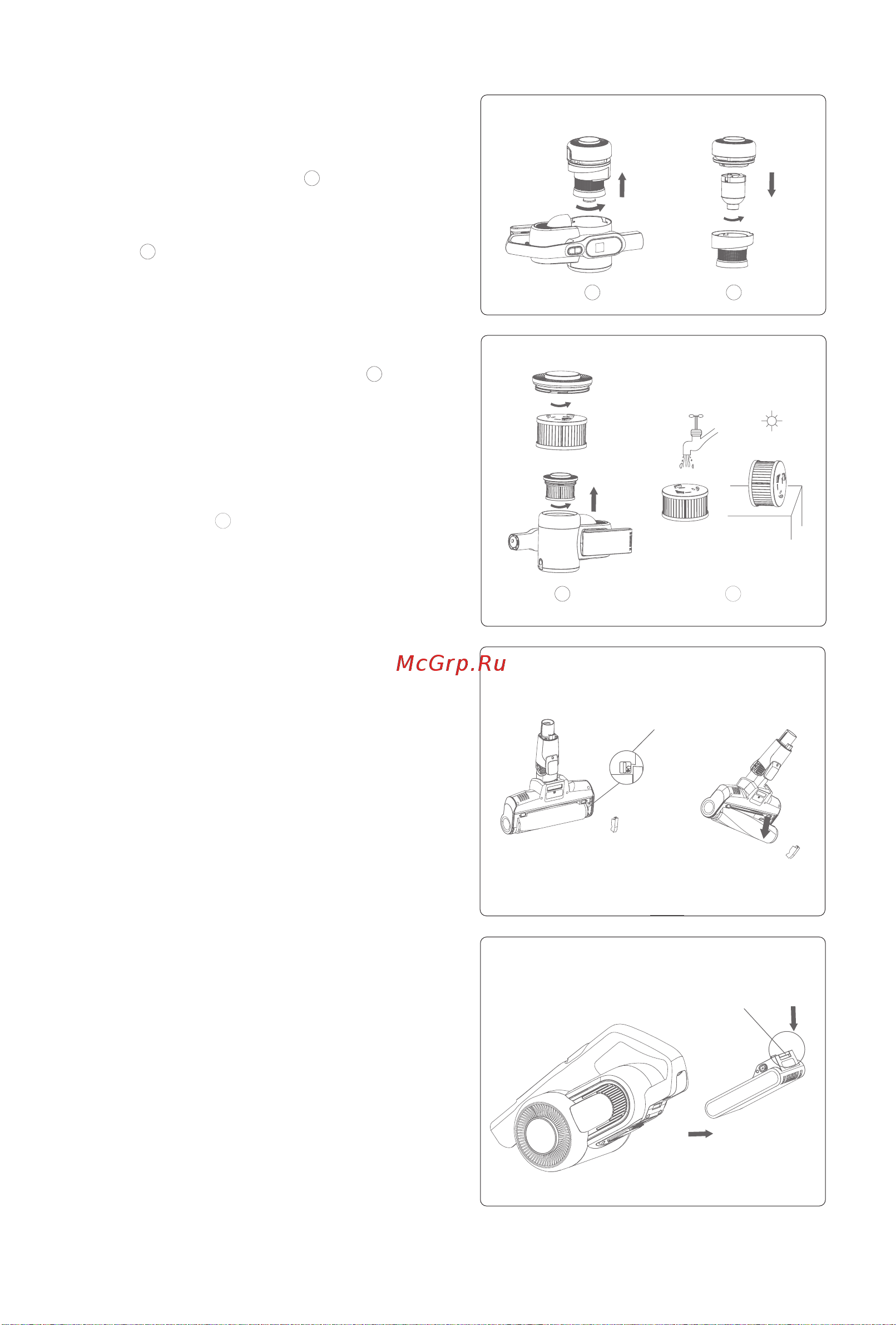

3.Sujete la tapa del depósito de polvo y gírela
en sentido contrario a las agujas del reloj,
retire el conjunto del ciclón del depósito de
polvo para limpiarlo. Figura
3
4.Gire el ciclón en sentido contrario a las agujas
del reloj, desmonte el ciclón para su limpieza.
Figura
4
5.Sujete la cubierta HEPA y gírela en sentido
contrario a las agujas del reloj, retire el
conjunto HEPA de la cubierta superior, luego
gire la cubierta HEPA para retirar el HPEA de
la cubierta para su limpieza. Figura
5
6.Si el HEPA necesita ser lavado, sujete el
HEPA y gírelo en el sentido de las agujas del
reloj, luego retírelo de la cubierta del
HEPA para lavarlo. El HEPA debe estar
completamente seco antes de volver a
utilizarlo. Figura
6
7. Después de la limpieza, vuelva a montar las
piezas en el orden inverso al del desmontaje.
Limpieza del rodillo de la brocha
1.Mueva el botón de liberación del cepillo en la
dirección de la echa para retirar la cubierta
del cepillo.
2.Retira un extremo del cepillo y sácalo de la
boquilla para limpiarlo.
3.Después de limpiar o sustituir la escobilla,
vuelva a montarla en el orden inverso al del
desmontaje.
Guardar las aspiradoras
Extracción de la batería
Press the battery release button, pull battery
pack out backward and place the battery in a
plastic bag, then store it in a dry place.
Almacenamiento de productos
Cuando la aspiradora no se utilice durante
mucho tiempo, extraiga el paquete de baterías,
empaque la máquina y guárdela en un lugar
fresco y seco, no la ponga a la luz directa del
sol ni en un ambiente húmedo.
Botón de liberación del
rodillo del cepillo
Botón de liberación del
paquete de baterías
