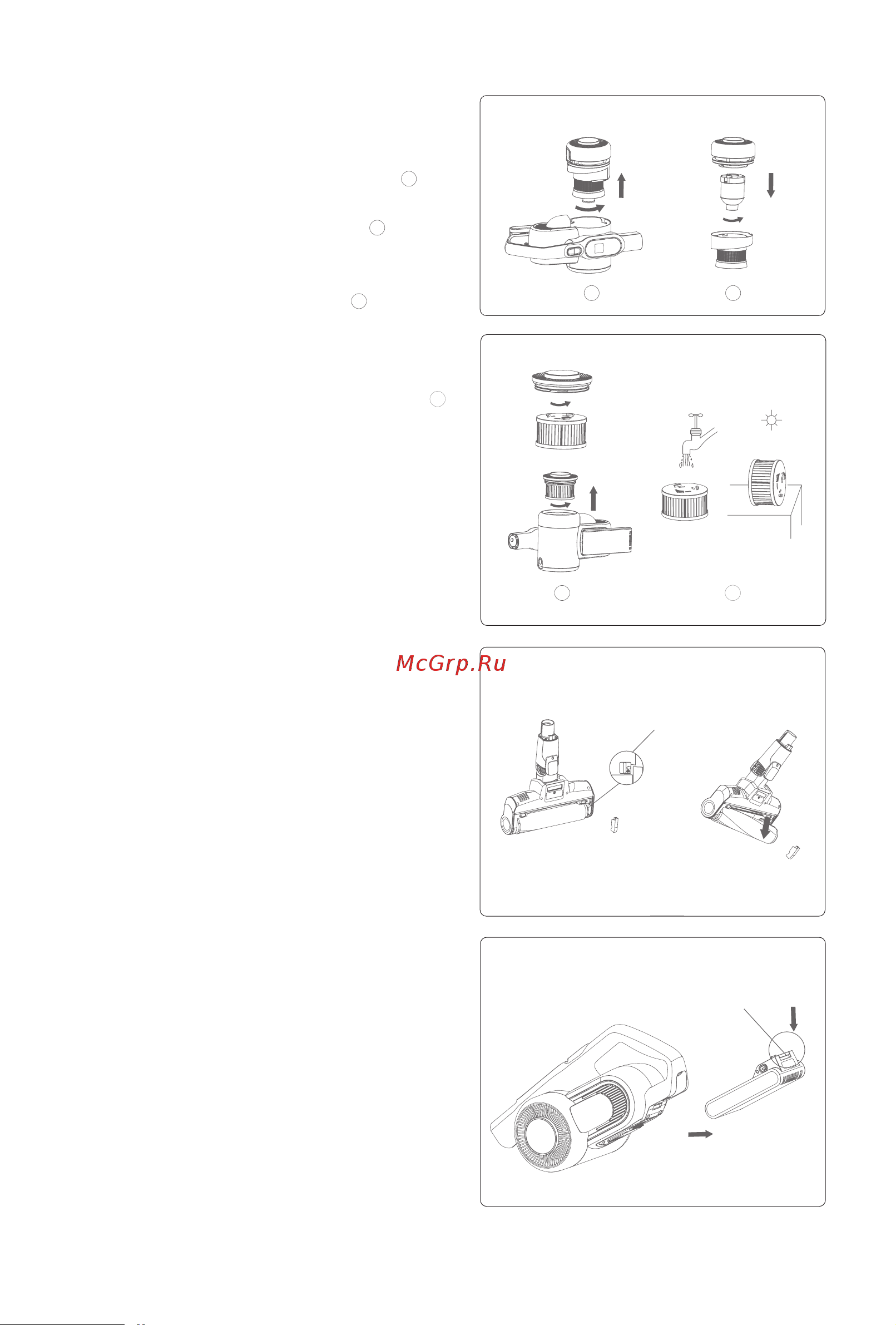

3.Tenere il coperchio del contenitore della
polvere e ruotarlo in senso antiorario,
rimuovere il gruppo del ciclone dal
contenitore della polvere per pulirlo.Fig
3
4.Ruotare il ciclone in senso antiorario,
disinstallare il ciclone per pulirlo.Fig
4
5.Tenere il coperchio superiore e ruotarlo in senso
antiorario, rimuovere il ltro HEPA e ruotarlo per
estrarre il ltro HEPA per pulirlo.Fig
5
6.Se il ltro HEPA necessita di essere lavato,
rimuoverlo dal coperchio superiore ruotandolo
in senso orario. Il ltro HEPA deve essere
completamente asciutto prima dell’utilizzo.Fig
6
7. Dopo la pulizia, reinstallare le parti nella
sequenza inversa rispetto all’installazione.
Pulizia o sostituzione della
spazzola a rullo
1.Spostare il gancio di rilascio della spazzola a
rullo verso la direzione indicata dalla freccia
per rimuovere la cover.
2.Rimuovere un lato della spazzola a rullo ed
estrarla dall’ugello per la pulizia.
3.Dopo la pulizia o la sostituzione della
spazzola a rullo, reinstallarla all’interno della
spazzola seguendo la procedura inversa
rispetto alla rimozione.
Conservazione
dell’aspirapolvere
Rimozione della batteria
Premere il pulsante di rilascio della batteria,
estrarre la batteria all’indietro e riporla in una
busta di plastica, quindi conservarla in un luogo
asciutto.
Conservazione dell’aspirapolvere
Quando l’aspirapolvere è fermo per un lungo
periodo, rimuovere la batteria, imballare
l’apparecchio e conservalo in un luogo fresco
e asciutto, non riporlo a diretto contatto con i
raggi solari o in ambienti umidi.
Gancio di rilascio
della spazzola a
rullo
Pulsante di rilascio della
batteria
19
20
18
5
6
17
3 4
