80

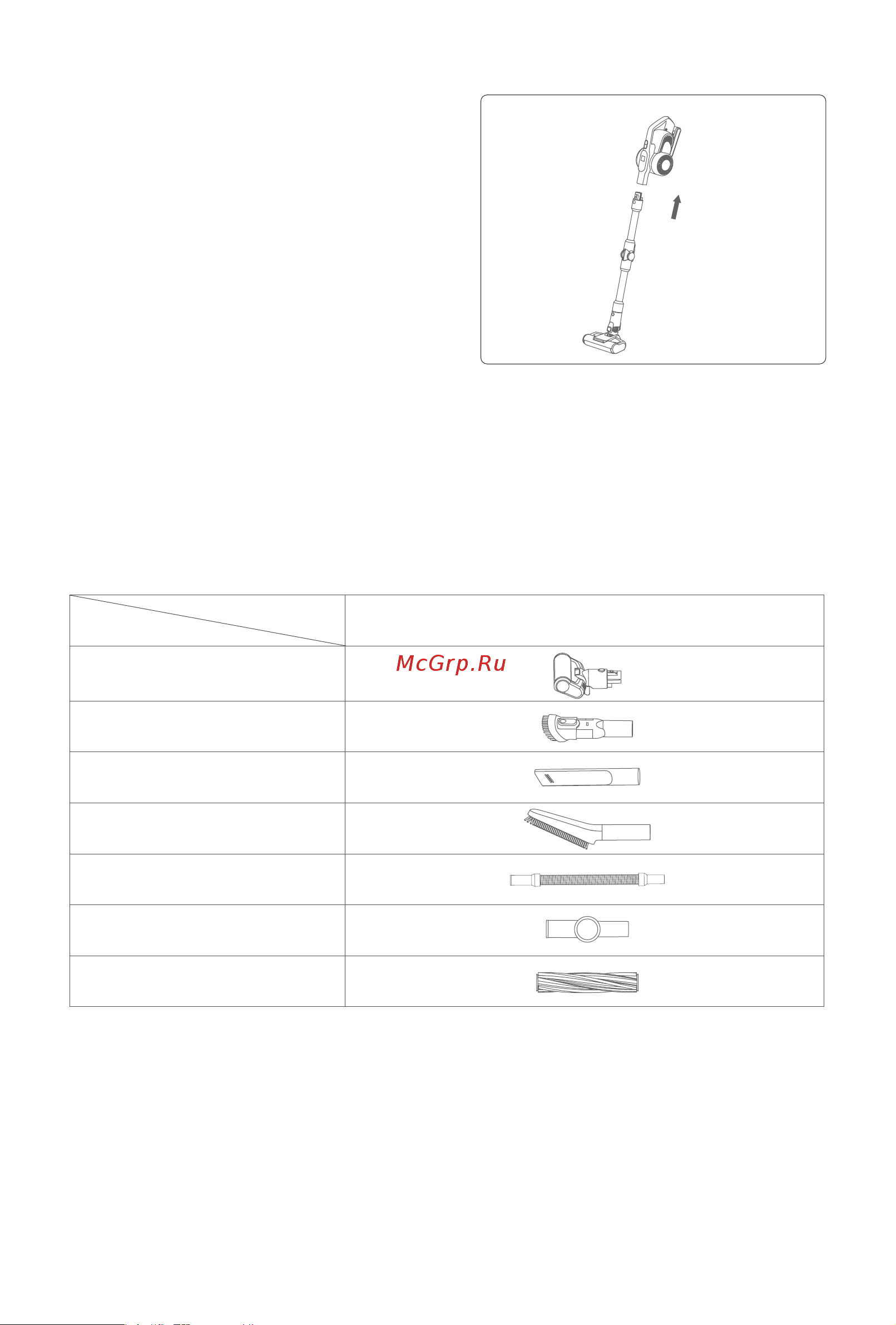

Montaje del cabezal de suelo y del
tubo metálico con la aspiradora de
mano
En primer lugar, monte el cabezal de suelo y el
tubo metálico según el método de montaje del
cabezal de suelo eléctrico con el tubo metálico.
A continuación, como indica la echa, alinee
la aguja conductora del tubo metálico con el
acoplamiento de la boquilla de aspiración de la
aspiradora de mano, empuje el tubo metálico hacia arriba hasta que oiga un "clic".
Montaje de los accesorios
Para facilitar su uso, este producto está especialmente equipado con algunos accesorios
para la parte manual de la aspiradora. Si utiliza la aspiradora de mano sola, puede conectar
los accesorios directamente según sus necesidades o conectar los accesorios a través de la
manguera extensible.
3
H10 Pro
Cepillo eléctrico para eliminar
los ácaros
Herramienta para tapicería
Herramienta para hendiduras
Cepillo para el polvo
Manguera estirada
Conector
Rodillo cepillo para alfombras
Modelo
Nombre
