Jimmy H10 Pro Hercules [66/112] Installazione dell aspirapolvere
![Jimmy H10 Pro Hercules [66/112] Installazione dell aspirapolvere](/views2/2027699/page66/bg42.png)
64
Nome
Aspirapolvere
portatile
Spazzola
motorizzata
principale
Tubo metallico
essibile
Battery pack
Bocchetta fessure
2in1
Quantità 1 1 1 1 1
Nome
Spazzola
morbida
Connettore
Bocchetta
imbottiti 2in1
Tubo essibile
elastico
Spazzola per
tappeti
Quantità 1 1 1 1 1
Nome
Spazzola
motorizzata per
materasso
Adattatore Porta carica
Tubo metallico
superiore
Porta accessori
Quantità 1 1 1 1 1
Nome
Tubo metallico
inferiore
Base del
supporto
Viti Manuale d’uso
Quantità 1 1 8 1
Lista imballaggio

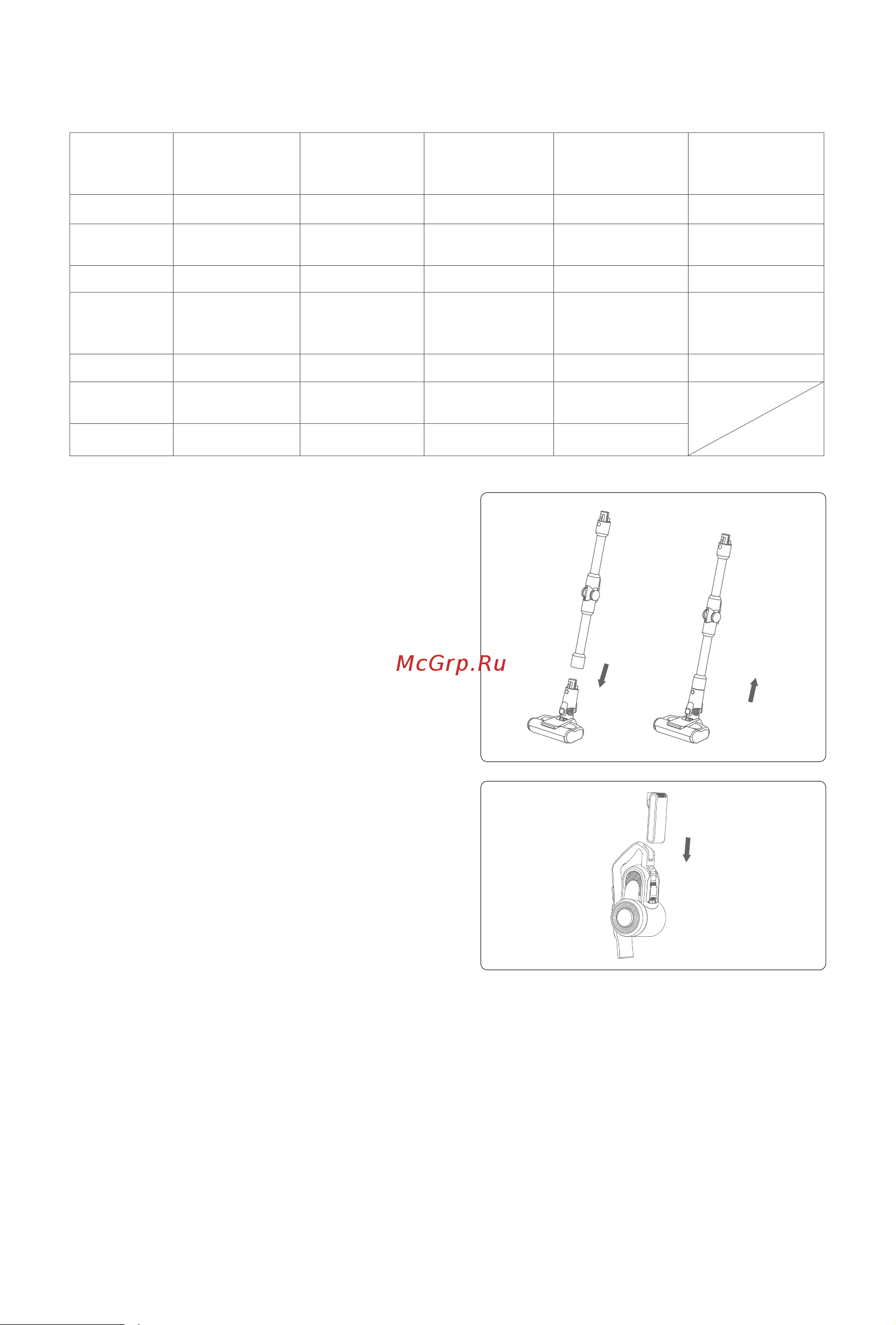

Installazione dell’aspirapolvere
Assemblaggio e disassemblaggio
della spazzola motorizzata principale
con il tubo metallico essibile
Prendere la spazzola motorizzata principale
con la mano sinistra, usare la mano destra per
inserire il tubo metallico verticalmente sulla
spazzola, allineare e premere nché non si
sente il “click”.
Attenzione: tenere l’impugnatura e la spazzola
motorizzata nella stessa direzione, in modo da essere
allineati con la presa.
Durante l’imballaggio, la conservazione o la
pulizia, se la spazzola motorizzata principale
necessita di essere rimossa, tenere la spazzola,
premere il pulsante di rilascio della spazzola e
tirare il tubo di metallo nella direzione mostrata
dalla freccia nell'immagine, quindi estrarre la spazzola motorizzata principale.
Installazione della batteria con l’aspirapolvere portatile
Prendere la batteria, allineare con la fessura di guida sul corpo dell’aspirapolvere portatile,
inserire la batteria nella direzione della freccia come nell'immagine; quindi tirare la batteria dopo
l'installazione per assicurarsi che non si allenti.
Attenzione: quando l’aspirapolvere rimane fermo per molto tempo, si prega di rimuovere la batteria, imballare
l’aspirapolvere e conservalo in un luogo fresco e asciutto; evitare la luce diretta del sole o ambienti umidi.
