Jimmy H10 Pro Hercules [95/112] Монтаж держателя
![Jimmy H10 Pro Hercules [95/112] Монтаж держателя](/views2/2027699/page95/bg5f.png)
93
1. Передняя крышка в сборе
3. Рукав верхней части металлической
трубки
5. Нижняя часть металлической трубки
7. Винт х 8
2. Верхняя часть металлической трубки
4. Держатель для насадок
6. База
1
2
5
6
*2
*4
*2
7
3
4

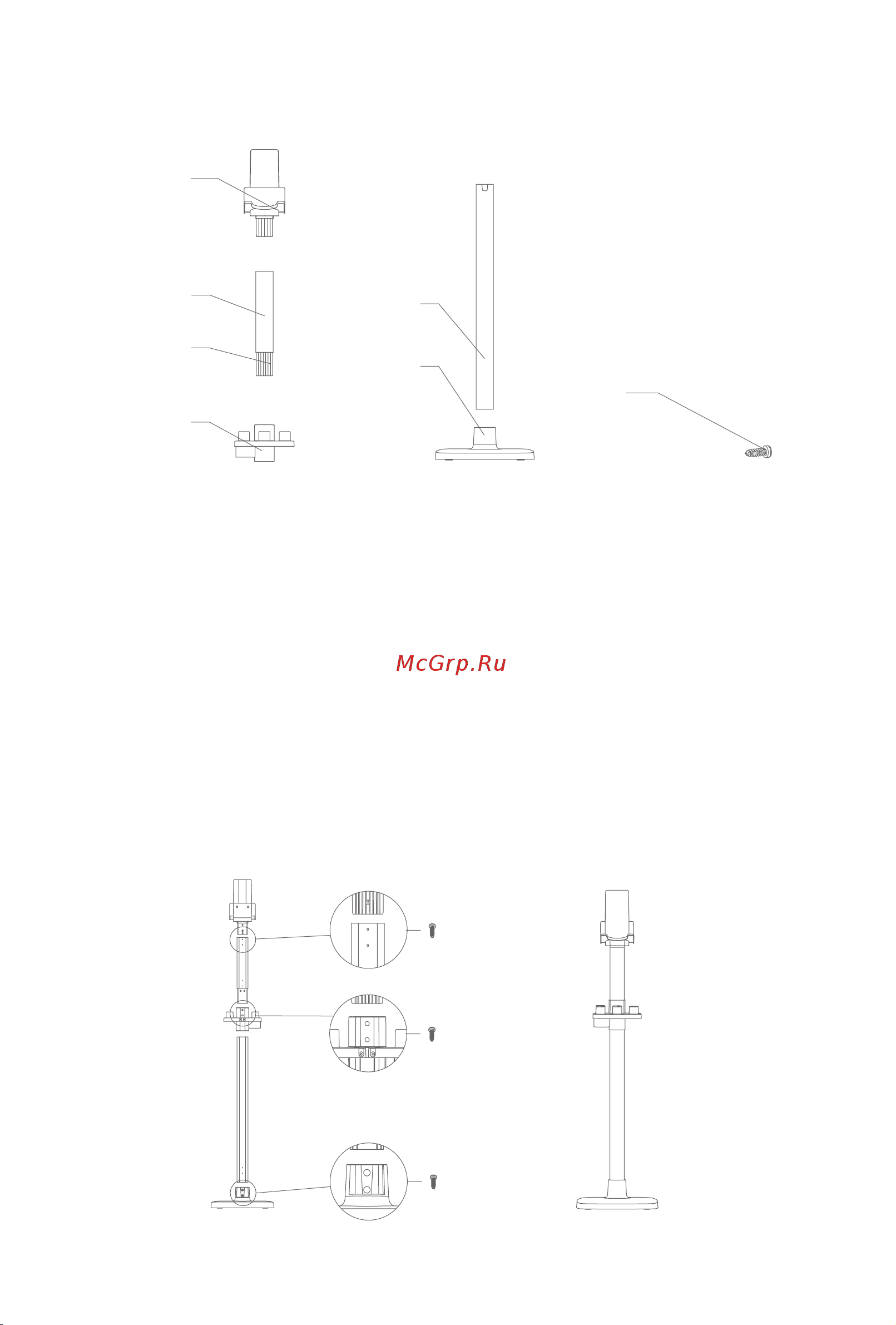

Наименование деталей держателя
Монтаж держателя
1. Разместите базу на полу, вставьте нижнюю часть металлической трубки в насадку и
закрепите 2 винтами.
2. Вставьте держатель для насадок сверху на нижней части металлической трубки,
вставьте верхнюю часть металлической трубки и рукав верхней части металлической
трубки в держатель для насадок, закрепите 4 винтами, как показано на рисунке.
3. Установите переднюю крышку в сборе в верхнюю часть металлической трубки и
закрепите 2 винтами, как показано на рисунке.
