![Patriot УРАЛ M [11/30] Рис](/img/pdf.png)
Patriot УРАЛ M [11/30] Рис
![Patriot УРАЛ M, колеса EXTREME (440107007) [11/30] Рис](/views2/1886408/page11/bgb.png)
11
•

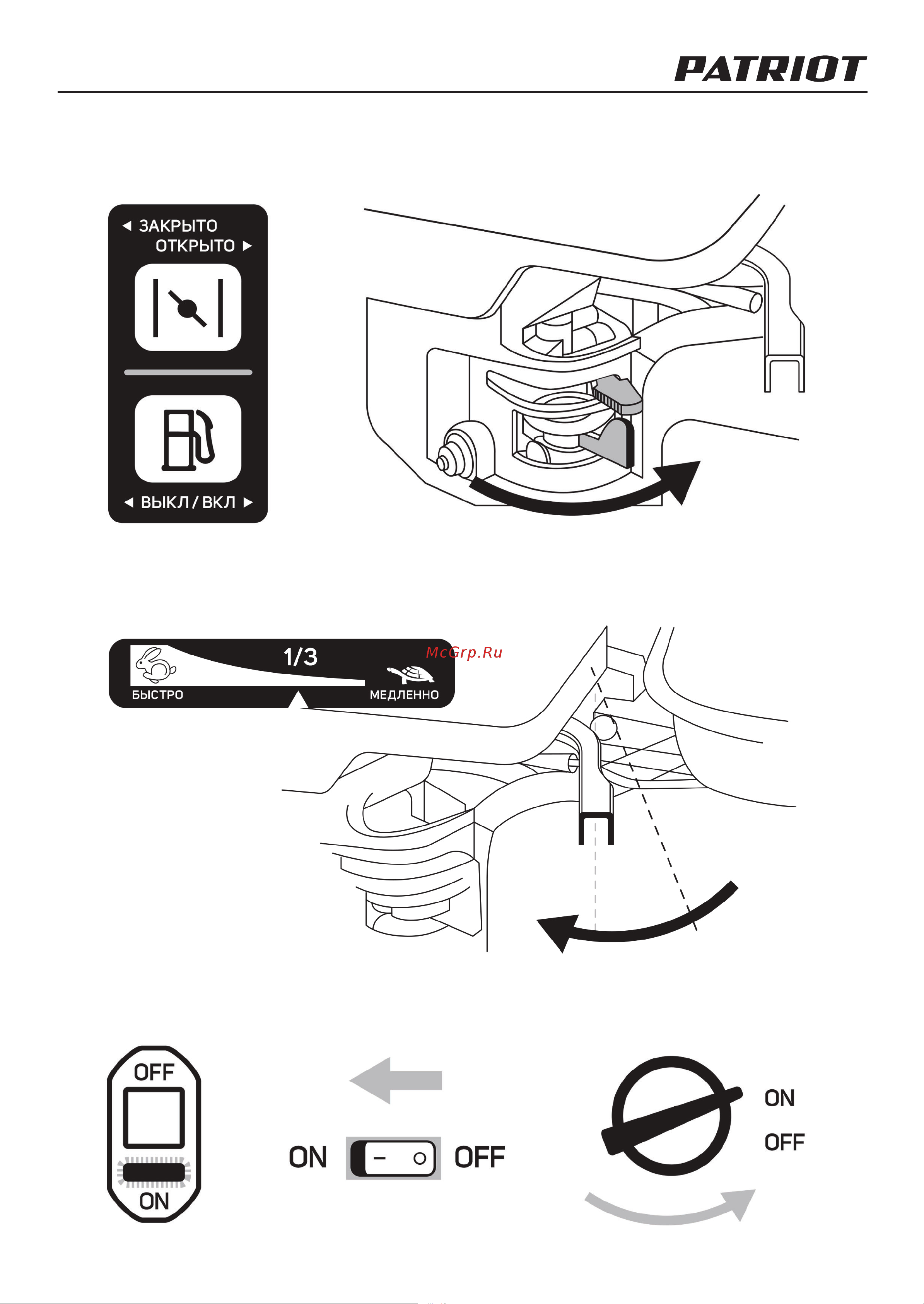

Для повторного запуска горячего двигателя оставьте рычаг воздушной заслонки в положении
ОТКРЫТО (OPEN).
• Сдвиньте рычаг газа на двигателе или на руле от положения МИН. (MIN), приблизительно на 1/3
хода в направлении положения МАКС. (MAX).
• Переведите выключатель на руле или на двигателе в положение ВКЛ (ON).
РИС.4
РИС.5
РИС.3
