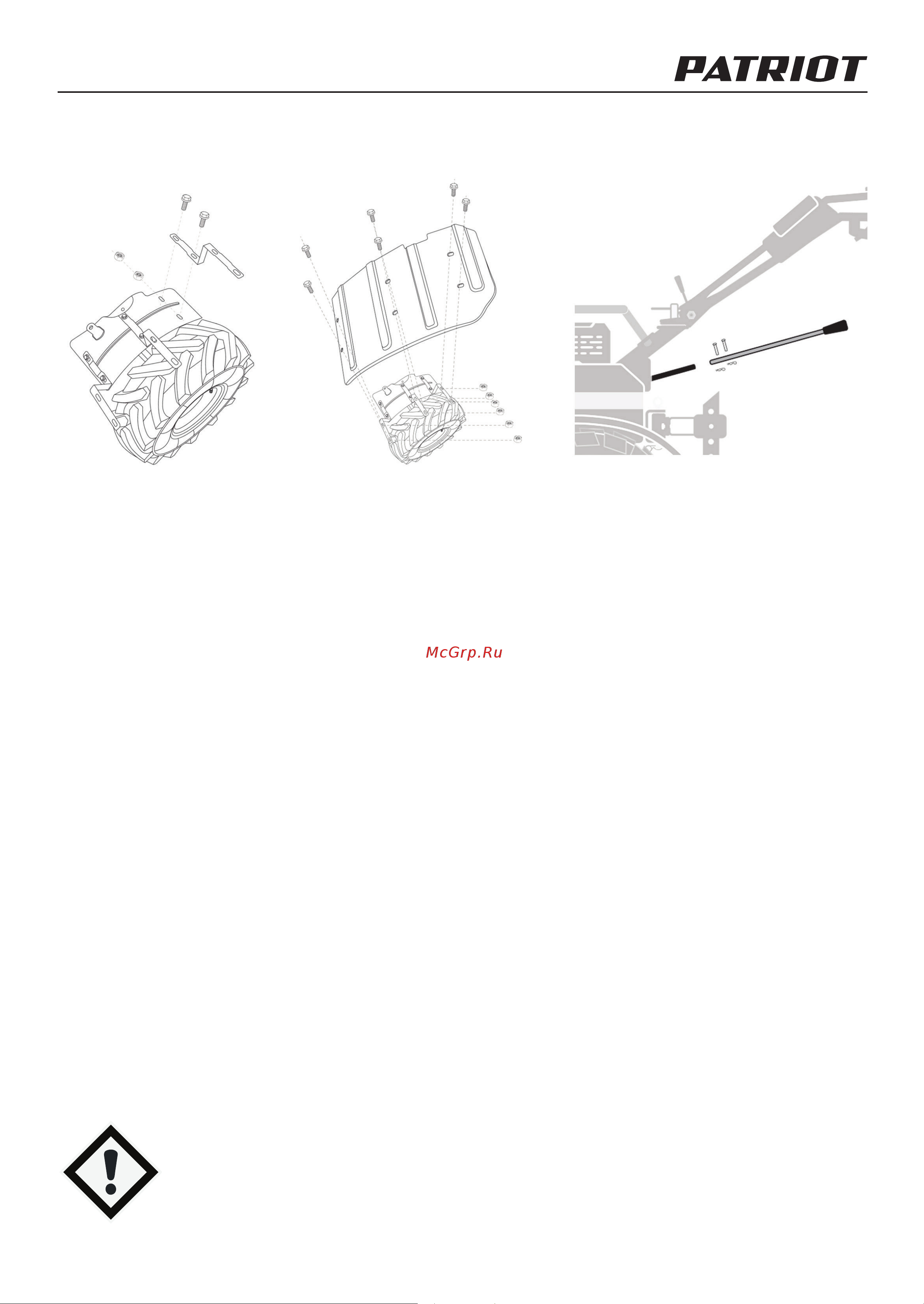

8. 7. Установите дополнительные крылья и ручку переключения передач.
8. 8. Мотоблок «Урал / Урал-М» и его модификации поставляется с заправленным маслом редуктором.
Доливать или менять масло в период обкатки нет необходимости.
ПРЕДУПРЕЖДЕНИЕ:
Мотоблок должен пройти обкатку в течение 20 часов с начала
эксплуатации. Не допускайте работу мотоблока на тяжёлых и
глинистых грунтах или целине на полную глубину
культивирования. Ручку газа используйте не более чем на 2/3 его
хода.
ВНИМАНИЕ! Рычаг включения сцепления
необходимо нажимать плавно, во избежание
резких рывков мотоблока. Переключение
скоростей производится только при полной
остановке мотоблока.
Внимательно относитесь к выбору скоростей.
• Пониженную 1-ую скорость применяйте для работы с фрезами, а 2-ую или 3-тью - при работе с
навесным оборудованием, или на тяжелых глинистых почвах с фрезами;
• Повышенные передачи применяйте при транспортировке грузов с тележкой;
• Рекомендуем использовать заднюю передачу только для разворота мотоблока. Убедитесь, что
позади вас нет препятствий, остановитесь и уменьшите обороты двигателя, прежде чем нажать
рычаг включения передачи.
