12
•

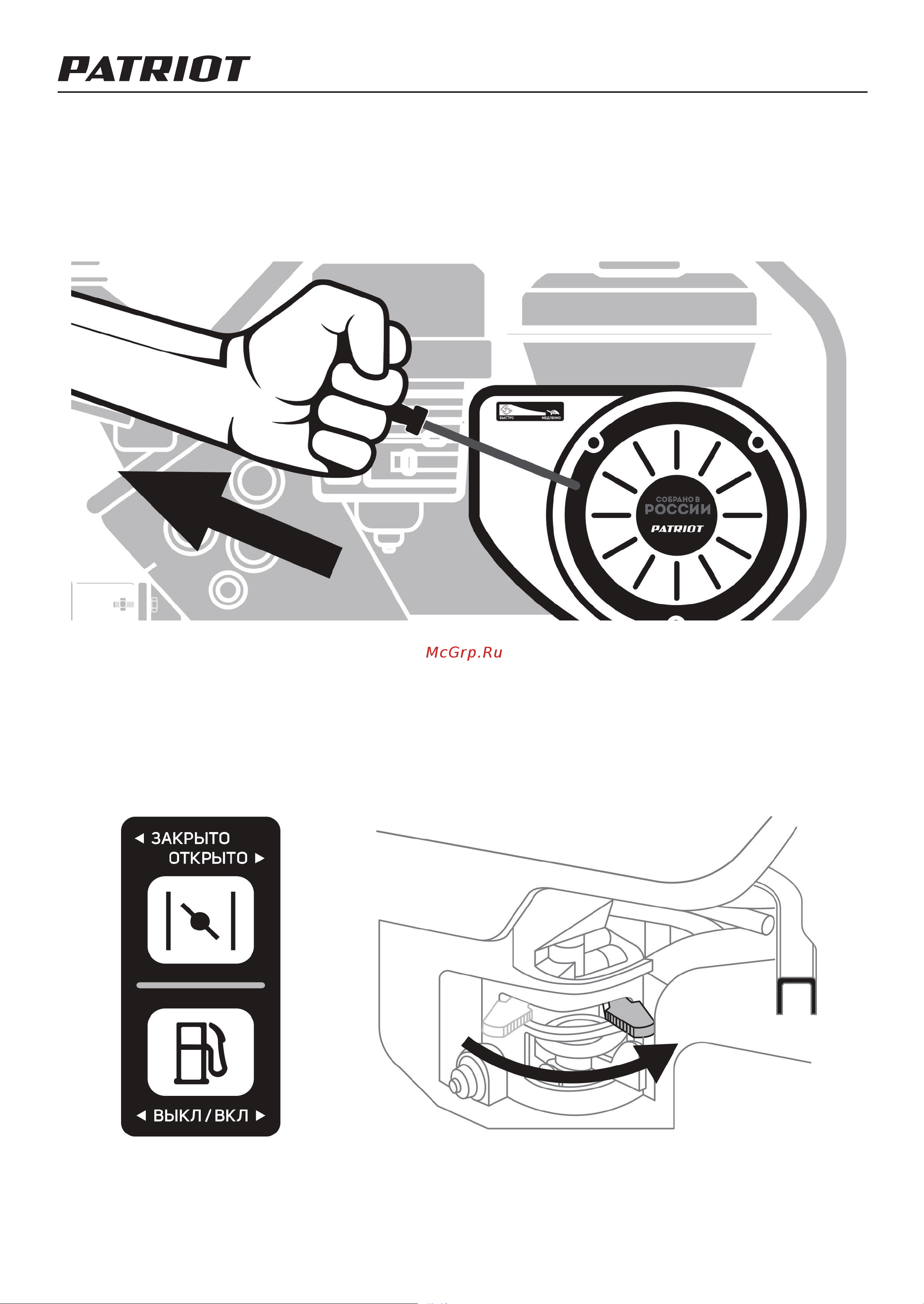

Потяните ручку пускового шнура стартера, пока не почувствуется значительное сопротивление,
после этого верните в первоначальное положение, а затем потяните рукоятку энергично,
двигатель заведется.
• Не рекомендуется вытягивать шнур стартера максимально (на всю длину), а также резко отпускать
его при повторной попытке завести двигатель. Удерживая рукоятку, плавно верните его в
исходное положение.
• После того как двигатель заведется и немного поработает, переведите рычаг воздушной заслонки
в положение ОТКРЫТО (OPEN), и прогрейте двигатель на минимальных оборотах в течение 1-2
минут.
РИС.6
РИС.7
