СБОРКА И ПОРЯДОК РАБОТЫ
Мотоблок поставляется в максимально собранном состоянии, проверен в режиме работы на холостом ходу
и движении вперед и назад на пониженной и повышенной передаче. Откройте коробку с мотоблоком. Не
доставайте все изделие, сборку производите по описанию ниже.
8. 1. Откройте упаковку и извлеките колеса, коробку с фрезами, комплект крыльев, сошник и все
доступные незакрепленные детали и части картона из упаковки.
8. 2. Достаньте из коробки с фрезами ступицы, присоедините их к колесам и закрепите с помощью
четырех болтов и гаек. Обратите внимание на рисунок протектора колеса, сориентируйте его по
направлению движения.

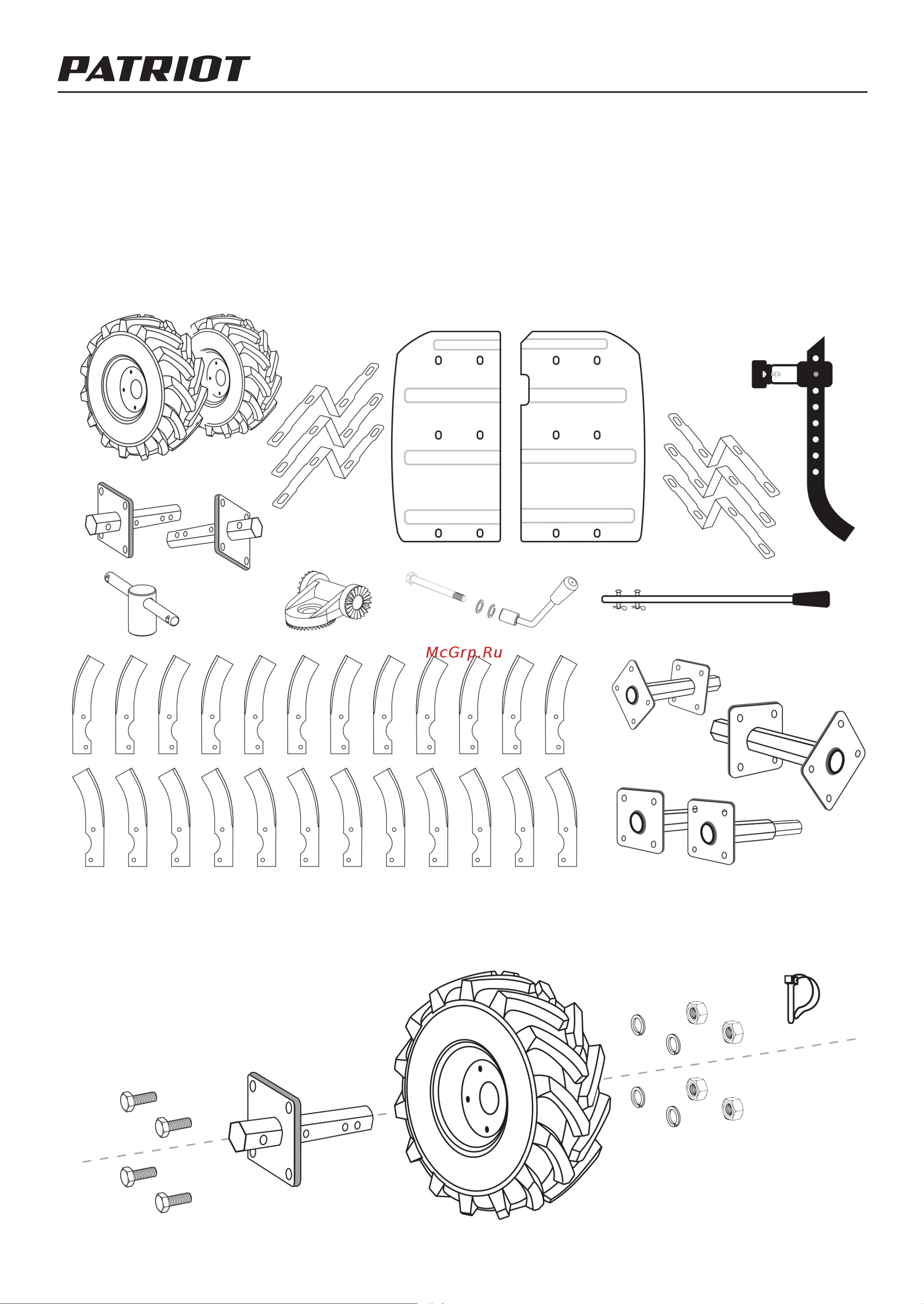

РИС.10
