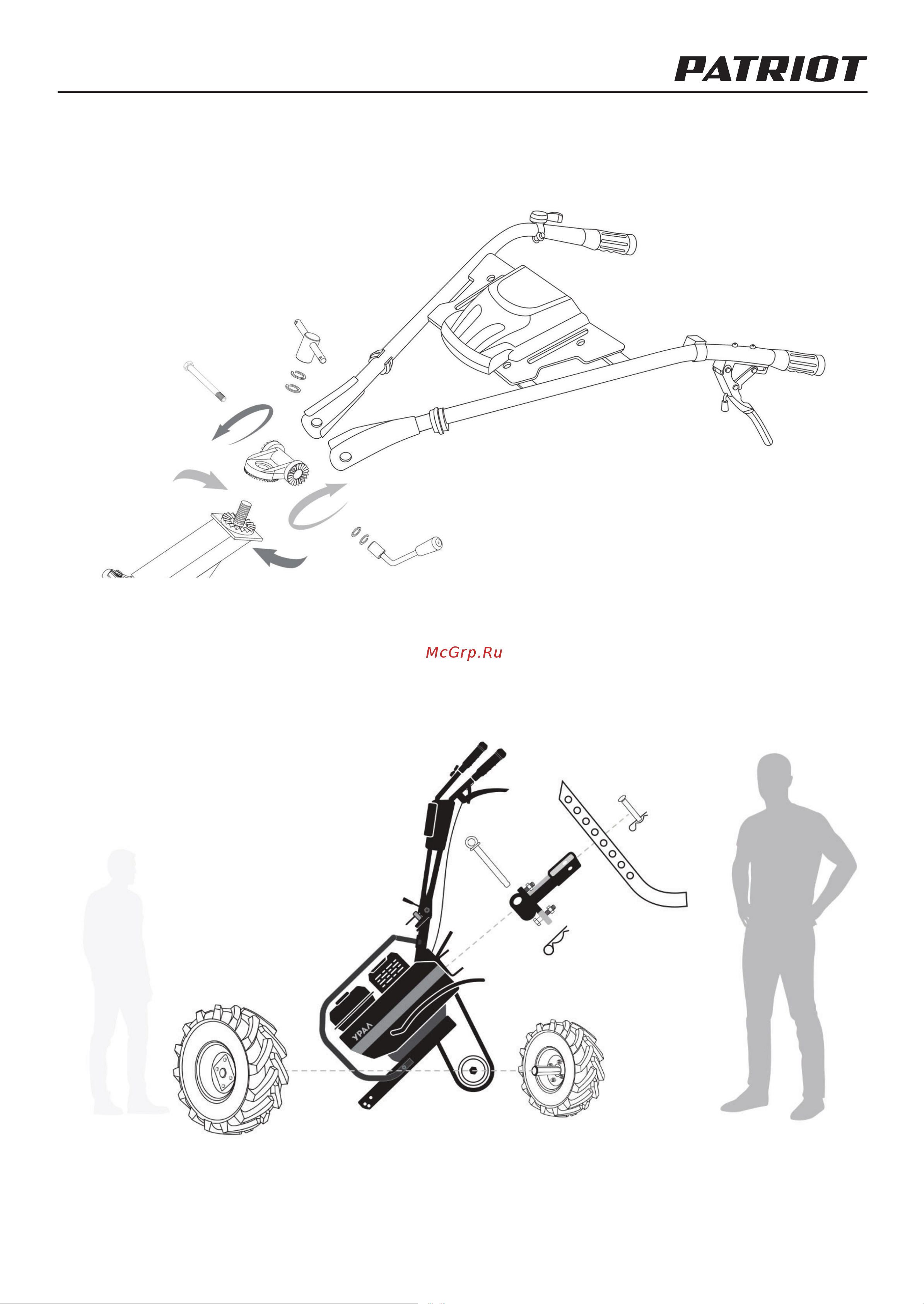

8. 3. Аккуратно достаньте из упаковки рулевую скобу и прикрепите ее на стойку мотоблока, не повредите
тросы привода редуктора и дроссельной заслонки двигателя. Регулировка руля производится в двух
плоскостях: по вертикали и по ходу движения.
8. 4. При помощи ассистента извлеките мотоблок из коробки и установите на него пневматические
колеса.
8. 5. Присоедините кронштейн крепления сошника к сцепке, вставьте сошник и закрепите его с помощью
крепежных «пальцев».
