Patriot УРАЛ M [23/30] Регулировка натяжения приводного ремня
![Patriot УРАЛ M, колеса EXTREME (440107007) [23/30] Регулировка натяжения приводного ремня](/views2/1886408/page23/bg17.png)
23

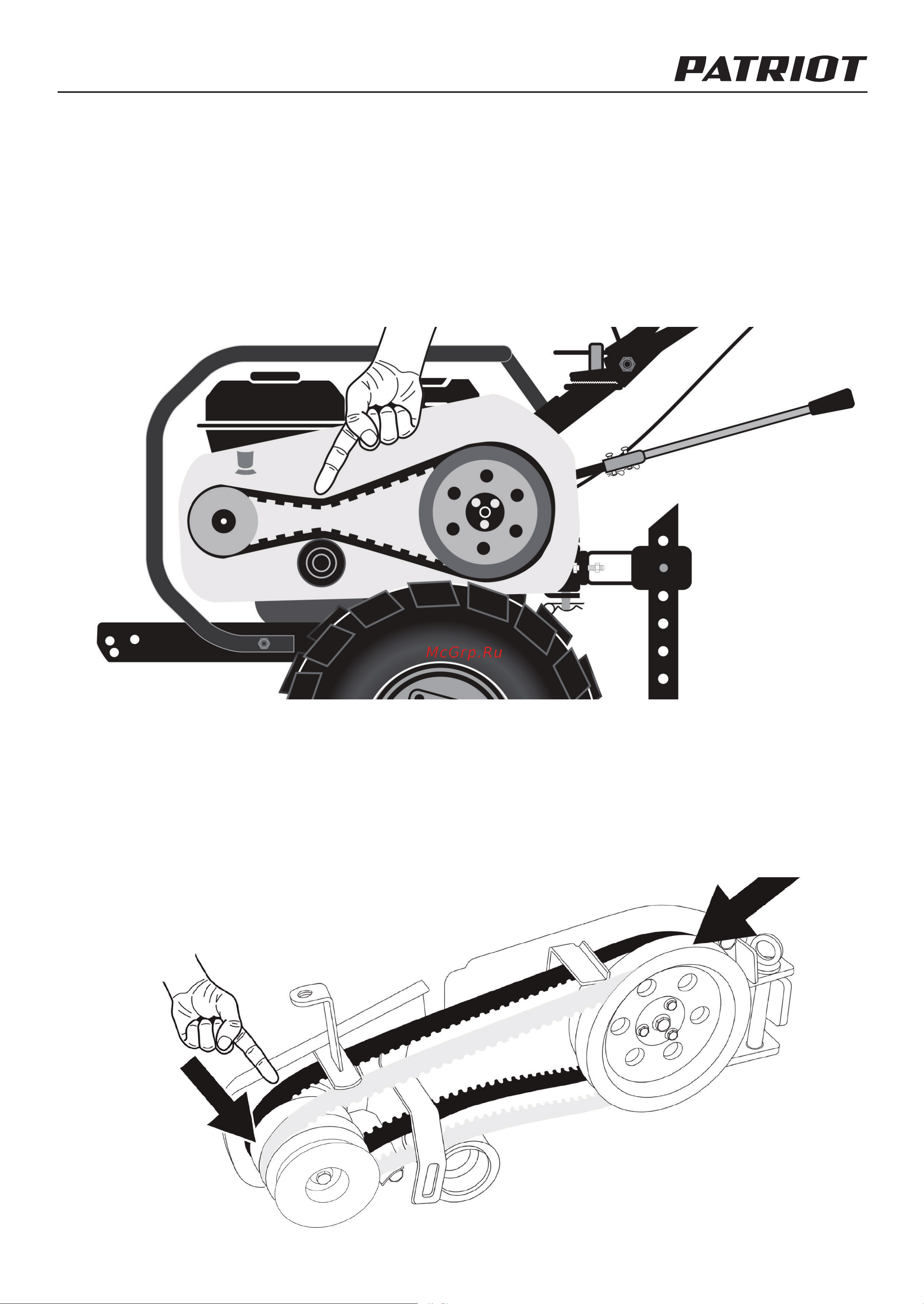

Регулировка натяжения приводного ремня.
На новых мотоблоках или после установки нового ремня, проверьте натяжение ремня после первых 20
часов работы. В дальнейшем - через каждые 50 часов работы.
Эти работы производятся путем регулировки длины натяжного тросика. Для этого необходимо расконтрить
гайку тросика и отрегулировать натяжение ремня.
Оптимальной регулировкой троса является начало движения мотоблока при нажатом рычаге сцепления на
1/3. Мотоблок поставляется с отрегулированным приводным ремнем на повышенной передаче. Для
перехода на пониженную передачу перебросьте ремень на ведущем и ведомом шкивах в следующую
проточку.
РИС.29
РИС.30
