Замена масла в редукторе.
Мотоблок поставляется с заправленным трансмиссионным маслом редуктором. Замену масла производите
согласно диагностической карты.
В целях защиты окружающей среды поместите контейнер под мотоблок для сбора отработанного масла.
Утилизацию отработанного масла производите в соответствии с природоохранным законодательством
своего региона.
1. Установите мотоблок на ровной и плоской
поверхности;
2. Отвинтите заливную и сливную масляные
пробки;
3. Наклоните мотоблок и слейте масло в
приготовленную емкость;
4. Заверните сливную масляную пробку;
5. Залейте рекомендуемое масло (см. стр. 8).
Заправка осуществляется только в
вертикальном положении;
6. Установите на место масляную пробку.
Утилизацию отработанного масла производите в
соответствии с природоохранным законодательством
своего региона.
ВНИМАНИЕ! Подтеки трансмиссионного масла в
верхней части редуктора свидетельствует о его
избытке. При необходимости слейте излишки
трансмиссионного масла.

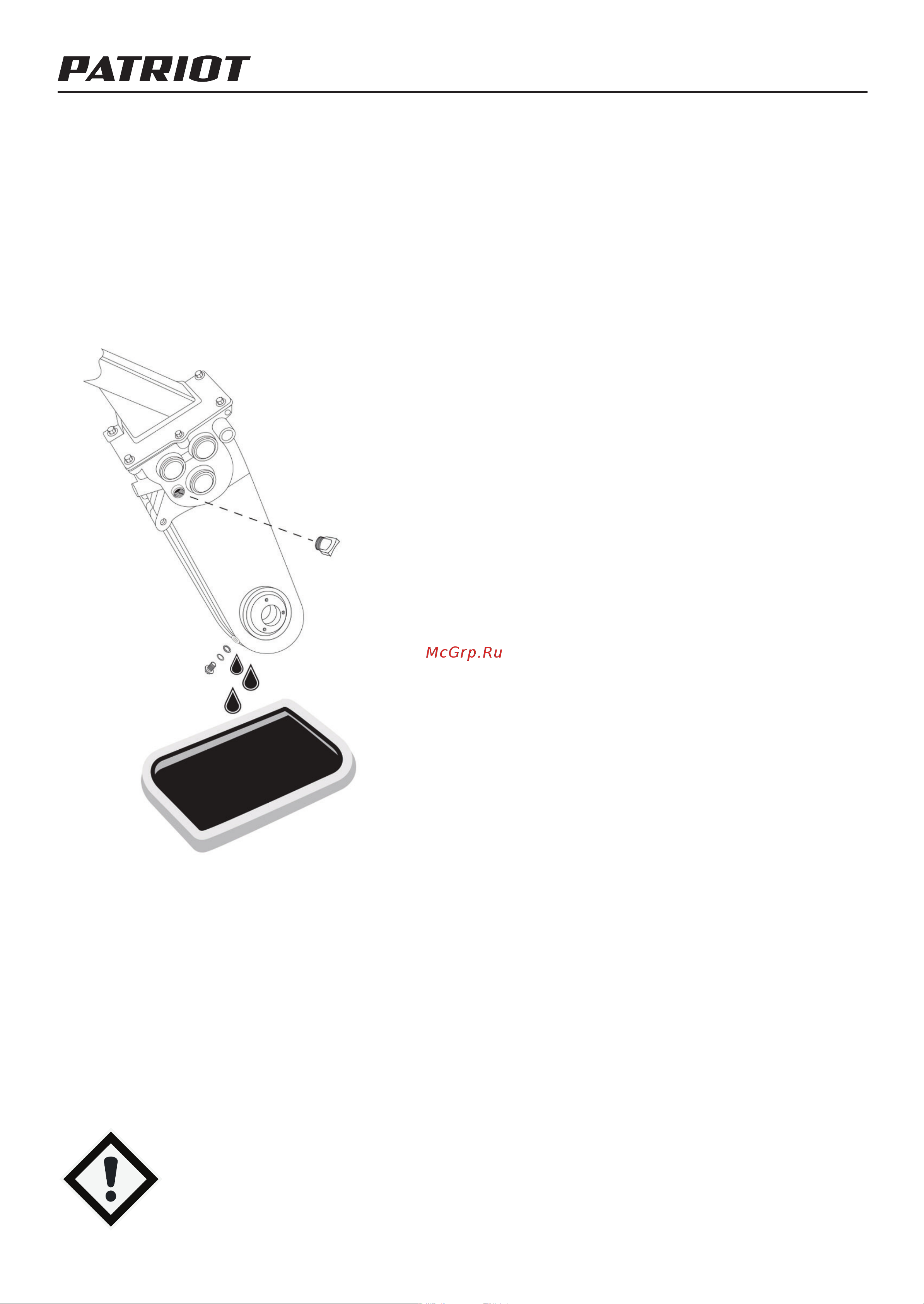

РИС.31
