27
16. Togliere temporaneamente la vite centrale T (Fig. 5)
posta tra le lampade e con questa fissare la maschera
reggi filtro U (Fig. 5).
Attenzione
Assicurati di avvitare saldamente fino in fondo.
(Fig. 5 - A0)

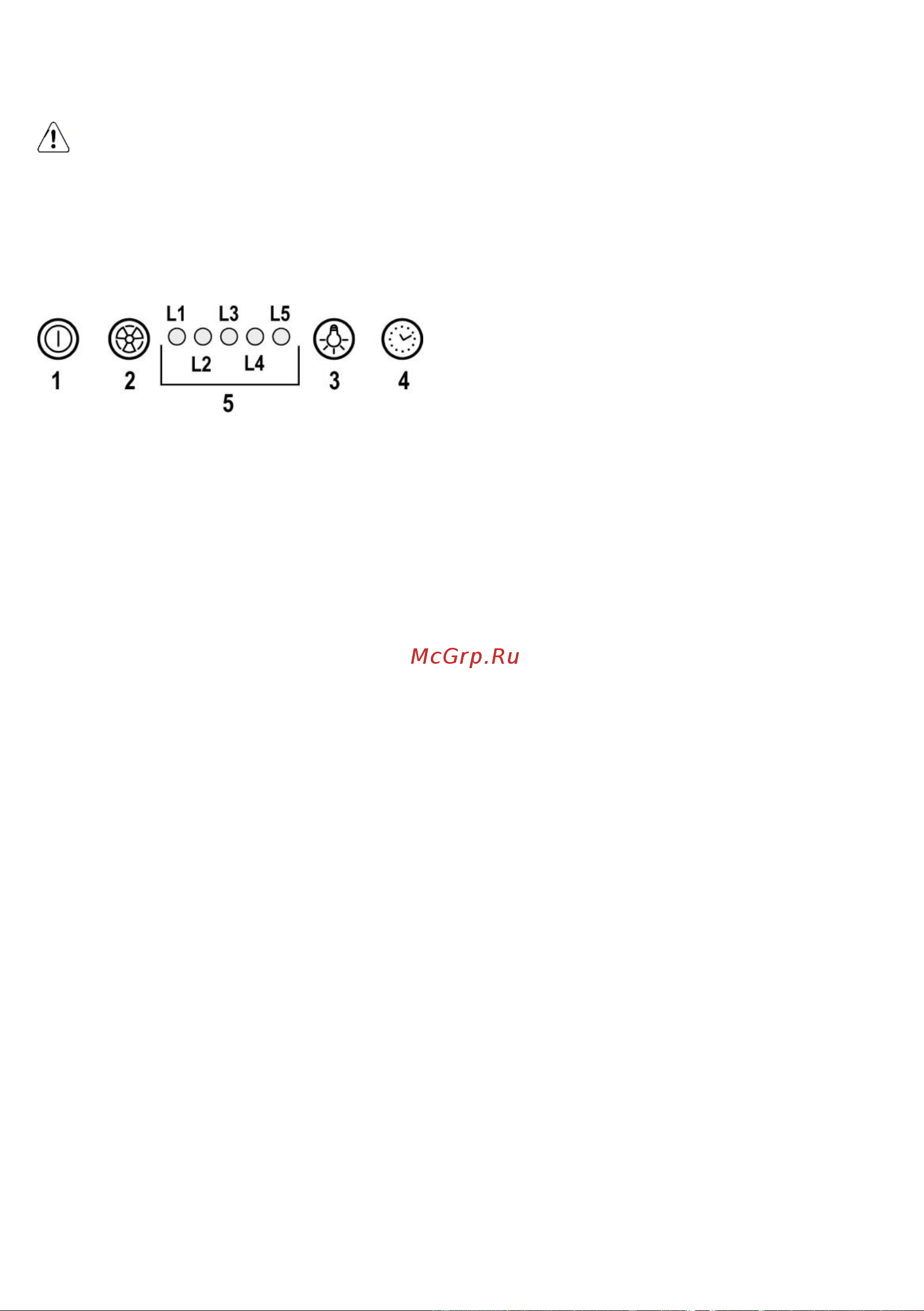

Funzionamento
1 ON/OFF motore
Premendo il pulsante la cappa si avvia alla velocità 1.
Premendo il pulsante durante il funzionamento la cappa
passa in stato OFF.
2 Incremento velocità
Premendo il pulsante la cappa passa dallo stato OFF alla
velocità 1.
Premendo il pulsante (cappa in stato ON) viene
incrementata la velocità del motore dalla velocità 1 alla
intensiva.
Ad ogni velocità corrisponde l’accensione del rispettivo
led.
Velocità 1 led L1
Velocità 2 led L2
Velocità 3 led L3
Velocità intensiva led L4 (lampeggiante)
La velocità intensiva è temporizzata. La temporizzazione
standard è di 5’, alla fine della quale la cappa si
posiziona alla velocità 2.
Per disattivare la funzione prima dello scadere del tempo
premere il tasto 2, la cappa si posizionerà alla velocità 1,
premendo il tasto 1 la cappa si spegnerà.
3 ON/OFF luci
4 Temporizzazione velocità
5 Indicatore stato di funzionamento
Temporizzazione velocità
La temporizzazione delle velocità si abilita premendo il tasto
4, a temporizzazione scaduta la cappa si spegne.
La temporizzazione è così suddivisa:
Velocità 1 - 20 minuti (led L1 lampeggiante)
Velocità 2 - 15 minuti (led L2 lampeggiante)
Velocità 3 - 10 minuti (led L3 lampeggiante)
Velocità intensiva - 5 minuti (led L4 lampeggiante)
Durante il funzionamento temporizzato premendo il tasto 1 la
cappa si spegne, se si preme il tasto 2 o il tasto 4 la cappa
torna alla velocità impostata.
Segnalazione filtro grassi
Dopo 40 ore di funzionamento il led L5 si accende.
Quando compare tale segnalazione il filtro grassi installato
necessita di essere lavato.
Per resettare la segnalazione tenere premuto il tasto 1 per 3”.
Segnalazione filtro carboni
Dopo 160 ore di funzionamento il led L5 lampeggia.
Quando compare tale segnalazione il filtro carboni installato
deve essere sostituito.
Per resettare la segnalazione tenere premuto il tasto 1 per 3”.
Nel caso di segnalazione contemporanea di entrambi i filtri, il
led L5 indicherà alternativamente gli allarmi rimanendo
acceso per 3" e lampeggiando successivamente per 3 volte.
Il reset avviene effettuando 2 volte la procedura sopra
descritta.
La prima volta resetta la segnalazione del filtro grassi, la
seconda resetta la segnalazione del filtro carboni.
Nella modalità standard la segnalazione filtro carboni non è
attiva.
Nel caso si utilizzi la cappa in versione filtrante è necessario
abilitare la segnalazione filtro carboni.
Attivazione segnalazione filtro carboni:
Posizionare la cappa in OFF e tenere premuti
contemporaneamente i tasti 1 e 4 per 3”.
I led L1 e L2 lampeggeranno per 5”.
Disattivazione segnalazione filtro carboni:
Posizionare la cappa in OFF e tenere premuti
contemporaneamente i tasti 1 e 4 per 3”.
Il led L1 lampeggerà per 2”.
Allarme Temperatura
La cappa è equipaggiata con un sensore di temperatura che
attiva il motore alla velocità 3 nel caso in cui la temperatura
nella zona pannello comandi sia troppo elevata.
La condizione di allarme viene indicata con il lampeggio in
sequenza dei led L1, L2, L3.
Questa condizione permane fino a quando la temperatura non
scende al di sotto della soglia di allarme.
Si può uscire da questa modalità premendo il tasto 1 o 2.
Ogni 30” il sensore verifica la temperatura ambiente della
zona pannello comandi.
