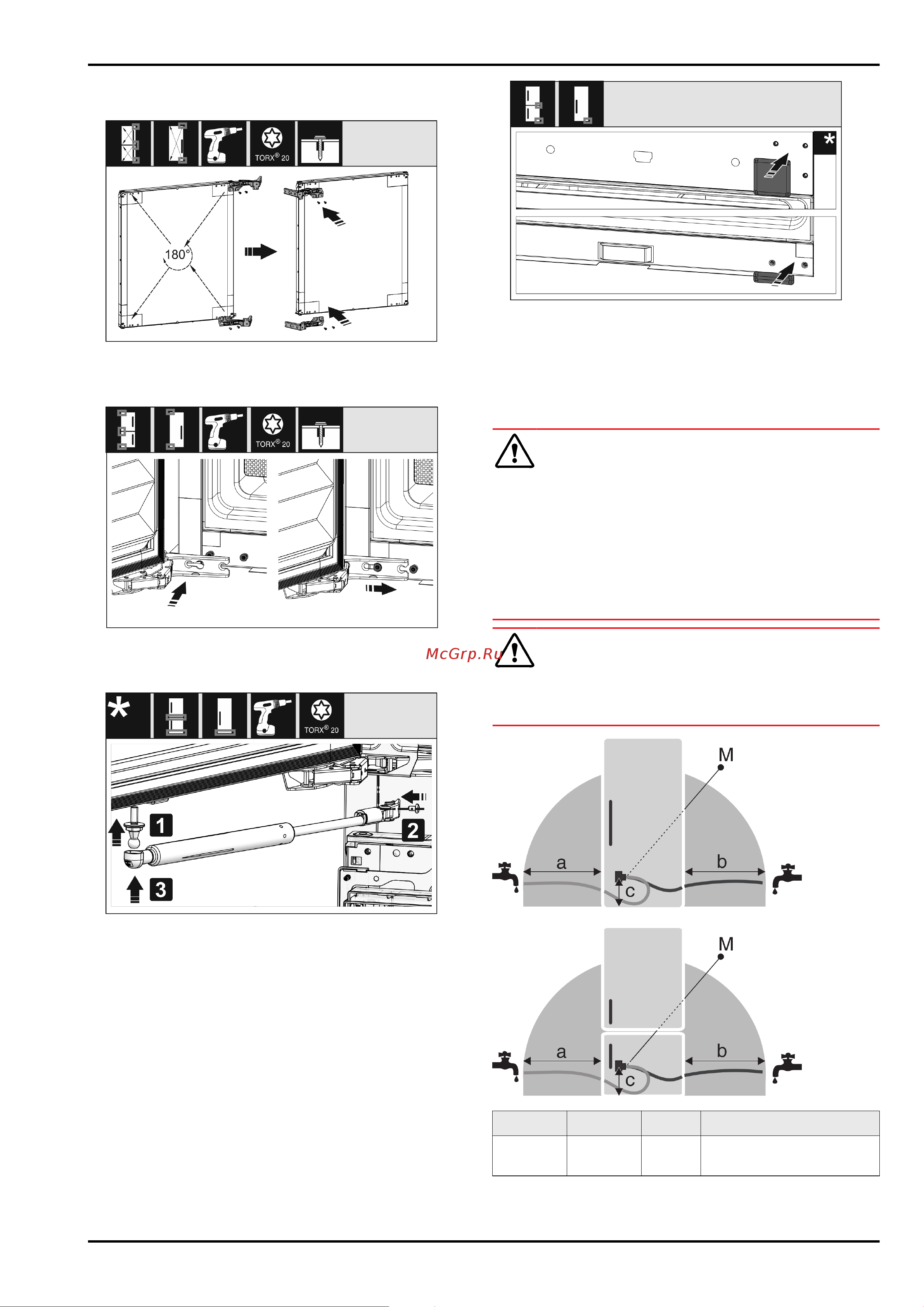

u
Переставьте крепежный уголок на противоположную
сторону.
Fig. 17
u
Переставьте все петли на противоположную сторону с
поворотом на 180° и туго прикрутите.
Fig. 18
u
Снова смонтируйте дверь: Навесьте дверь с шарни‐
рами и затяните винты.
Fig. 19
u
Установка на место амортизатора закрывания дверей:
Вкрутите шаровую цапфу (1), прикрутите крепление
(2) и подвесьте амортизатор закрывания дверей в
шаровую цапфу.
u
Проконтролируйте все винты и по ситуации подтяните.
Fig. 20
u
Снова смонтируйте крышку снизу и по центру.
Остальные крышки следует заново смонтировать
только после встраивания в мебель.
14 Подключение воды*
ПРЕДУПРЕЖДЕНИЕ
Ток в сочетании с водой!
Электрический удар.
u
Перед подключением к трубопроводу для воды: Отклю‐
чите устройство от розетки.
u
Перед подключением к линиям подачи воды: Пере‐
крыть подачу воды.
u
Подсоединение к сети для подачи питьевой воды
разрешается выполнять только квалиф ицированному
слесарю-водопроводчику.
ПРЕДУПРЕЖДЕНИЕ
Загрязненная вода!
Отравления.
u
Подсоединяйте только к водопроводу питьевой воды.
Fig. 21
Fig. 21
a
b c M
~ 1200 мм ~ 1200 мм ~ 55 мм Электромагнитный
клапан
Подключение воды*
10 * Наличие в зависимости от модели и комплектации
