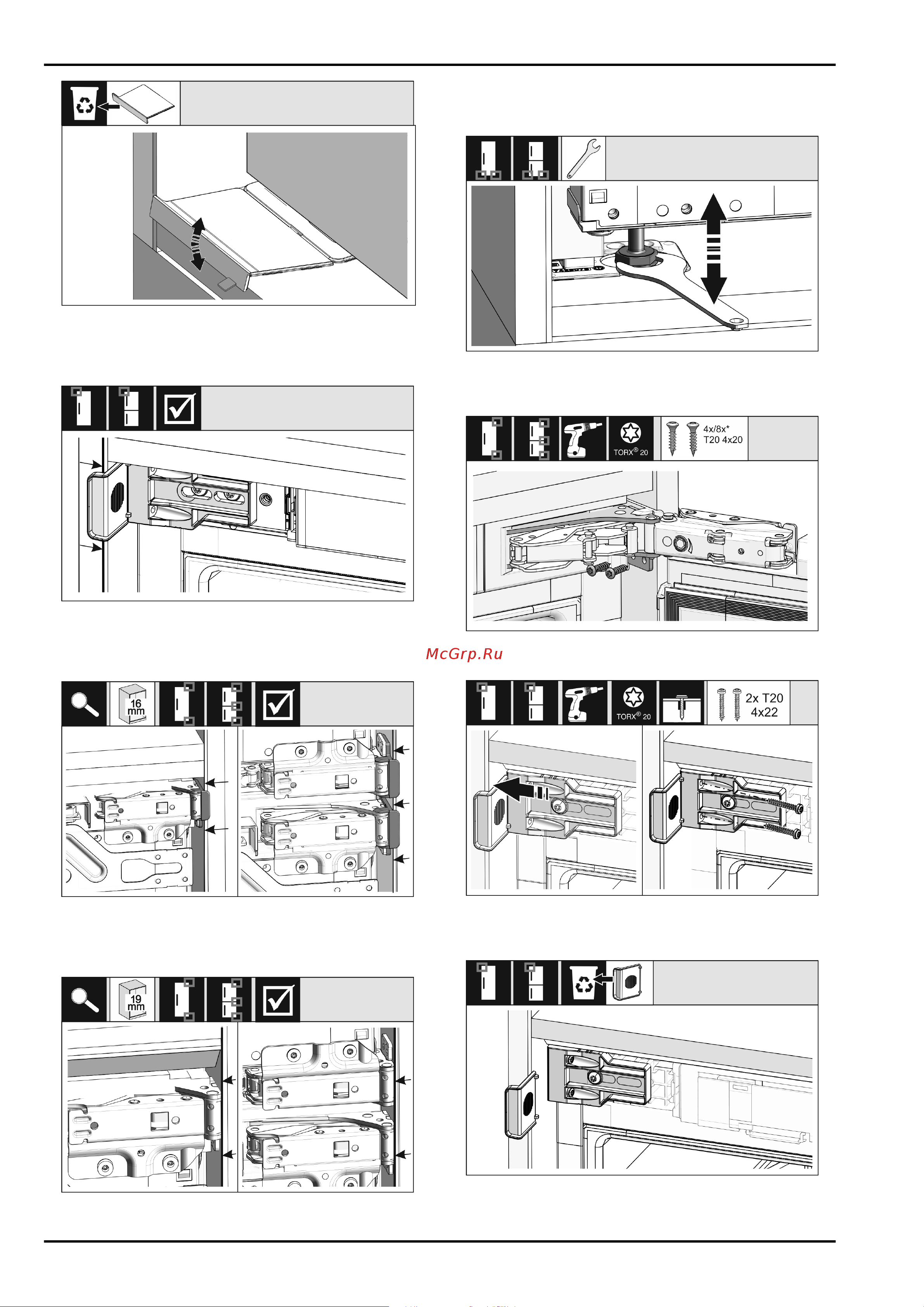

Liebherr IRe 5100-20 001 [15/22] Установка устройства в нишу

Fig. 40

Удалите упор дна монтажного угла. Ослабьте упор

движением и в случае необходимости оторвите с

помощью цанги.

Fig. 41

Проверьте, сидит ли устройство заподлицо в

мебельной нише. Крепежный угол должен прилегать к

боковой стенке мебельной ниши.

Fig. 42

При толщине боковых стенок мебели 16 мм распорные

элементы сидят на мебельной нише со стороны

шарниров.

Fig. 43

При толщине боковых стенок мебели 19 мм пере‐

дние кромки шарниров выравниваются заподлицо с

лицевой стороной боковой стенкой мебели.

Fig. 44

В случае необходимости выровняйте наклон устрой‐

ства с помощью опорных ножек.

Fig. 45

Прикрутите устройство со стороны шарниров.

Fig. 46

Сместите угол так, чтобы он сидел заподлицо на

боковой стенке мебельной ниши. Затяните все винты.

Fig. 47

Установка устройства в нишу

* Наличие в зависимости от модели и комплектации 15
