Liebherr IRe 5100-20 001 [11/22] Подключение воды
![Liebherr IRe 5100-20 001 [11/22] Подключение воды](/views2/2030239/page11/bgb.png)
Линия подключения воды и входной электромагнитный
клапан устройства рассчитаны на давление воды до 1
МПа (10 бар).
Для безупречной работы (расход, размер кубиков льда,
уровень шума) соблюдать следующие данные:
Давление воды:
бар МПа
от 1,5 до 6,2 от 0,15 до 0,62
Давление воды при использовании водяного фильтра:
бар МПа
от 2,8 до 6,2 от 0,28 до 0,62
Если давление выше 0,62 MПa (6,2 бар): Предварительно
подключить устройство снижения давления.
Убедитесь, что соблюдены следующие условия:
q
Давление воды соблюдено.
q
Подвод воды к устройству осуществляется через
трубопровод холодной воды, который соответствует
предписаниям по рабочему давлению и подключен к
водопроводу питьевой воды.
q
Используется приданный шланг. Старые шланги утили‐
зированы.
q
В ф итинге шланга находится приемный ф ильтр с
уплотнением.
q
В месте подсоединения шлангопровода к системе
домового водоснабжения находится запорный кран,
чтобы в случае необходимости можно было перекрыть
подачу воды.
q
Запорный кран находиться за пределами задней
стороны устройства и легко доступен, чтобы можно
было максимально глубоко задвинуть устройство и
при необходимости быстро закрутить кран. Расстояния
выдерживаются.
q
Все приборы и устройства для подвода воды соответ‐
ствуют предписаниям, действующим в стране исполь‐
зования.
q
Задняя сторона устройства доступна, чтобы Вы могли
подключить устройство к водопроводу питьевой воды.
q
При установке не допускается повреждение или пере‐
гибание шланга.
15 Подключение воды

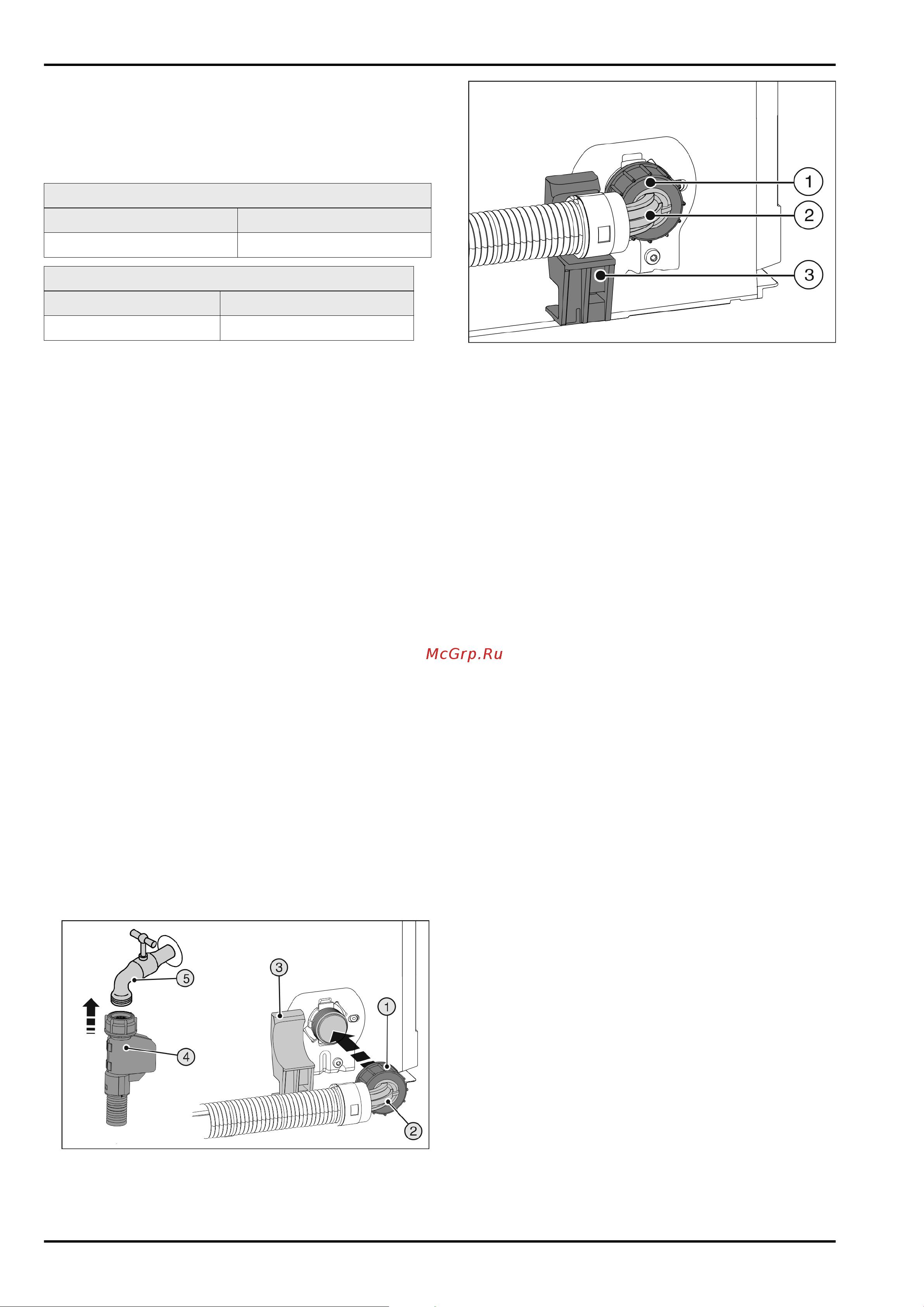

Подключите шланг к устройству
Электромагнитный клапан находится внизу на обратной
стороне устройства. Он оснащен резьбой R3/4.
Fig. 22
Fig. 23
u
Конец шланга под углом Fig. 23 (2) разместить горизо‐
нтально на держателе Fig. 23 (3) и удерживать.
u
Вручную гайку Fig. 23 (1) накрутить на резьбу до обес‐
печения надежной посадки.
Подключите шланг к запорному крану
u
Прямой конец шланга Fig. 22 (4) подсоедините к запор‐
ному крану Fig. 22 (5).
Проверка водяной системы
u
Медленно откройте запорный кран трубопровода для
воды.
Перед монтажом в мебельную нишу:
u
Проверьте герметичность всей водяной системы.
После монтажа в мебельную нишу:
u
Почистить IceMaker (см. Инструкцию по эксплуатации,
техобслуживание).
Удалить воздух с водяной системы
Удаление воздуха следует осуществлять при:
- Первый ввод в эксплуатацию
- Замена бака для воды InfinitySpring
Убедиться, что выполнены следующие условия:
- Устройство полностью встроено и подключено.
- Бак для воды вставлен (см. Инструкцию по
эксплуатации, техобслуживание).
- Фильтр для воды вставлен (см. Инструкцию по
эксплуатации, техобслуживание).
- Устройство включено.
u
Открыть двери устройства.
u
Продавить стакан через нижнюю часть дозатора
InfinitySpring.
w
Верхняя часть двигается наружу и в стакан идет
воздух или вода.
u
Продолжать процесс, пока вода не будет идти в стакан
равномерной струей.
w
В системе больше нет воздуха.
u
Почистить InfinitySpring (см. Инструкцию по
эксплуатации, техобслуживание).
16 Установка устройства в нишу
Инструмент
Подключение воды
* Наличие в зависимости от модели и комплектации 11
