Liebherr IRe 5100-20 001 [18/22] Установка устройства в нишу
![Liebherr IRe 5100-20 001 [18/22] Установка устройства в нишу](/views2/2030239/page18/bg12.png)

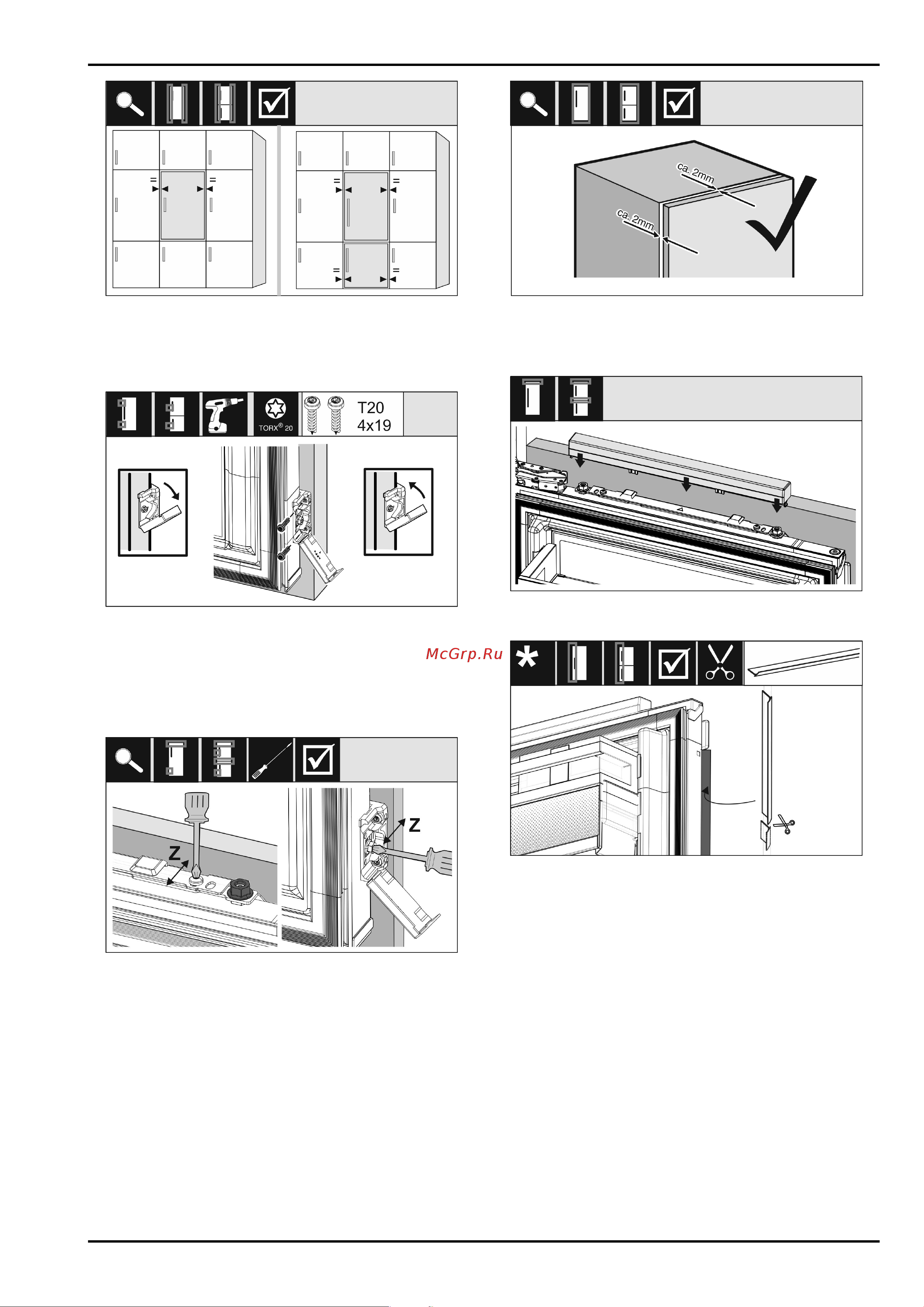

Fig. 62
u
Проверьте расстояние от двери устройства до
мебельных дверей, расположенных рядом. Если
мебельные фасады толще 19 мм, учитывайте размеры
и указания в главе Мебельные фасады.
Fig. 63
u
Для монтажа крепежного уголка на мебельной
двери откройте заглушку. Выровняйте передний край
крепежного уголка параллельно кромке мебельной
двери и плотно прикрутите уголок. Откиньте крышку
вверх.
Fig. 64
Выровняйте мебельную дверь в Z-направлении:
u
Ослабьте установочный винт на крепежной попере‐
чине и винт на крепежном уголке.
u
Переместите дверь.
Fig. 65
u
Проверьте расстояние между мебельной дверью и
корпусом мебели.
u
Проконтролируйте все винты и по ситуации подтяните.
Fig. 66
u
Зажать верхнюю крышку.
Fig. 67
u
Подгоните кедер, отрежьте и вставьте между дверью
мебельного фасада и дверью устройства.
Проверьте следующие позиции, чтобы убедиться, что
устройство установлено правильно. В противном случае
это может привести к обледенению, образованию
конденсата и нарушениям функционирования:
w
Дверь должна правильно закрываться.
w
Мебельная дверь не должна прилегать к корпусу
мебели.
w
Уплотнение на верхнем углу со стороны ручки должно
прилегать плотно.
Установка устройства в нишу
18 * Наличие в зависимости от модели и комплектации
