17 Мебельные фасады
17.1 Размеры
В зависимости от варианта устройства Вам понадо‐
бятся одна или две мебельные двери. Величина
соответствующей мебельной двери / соответствующих
мебельных дверей зависит от общего размера ниши и
толщины корпуса мебели.
Указание
Соблюдайте соответствующие размеры устройства и
ниши, а также монтажные схемы (см. 3 Габаритные
размеры) (см. 4 Размеры ниши) . Монтажные схемы мы
предлагаем в соответствующем каталоге.
Общие указания:
-
Соблюдайте специф ичные для наших устройств реко‐
мендации в отношении величины и веса для фиксиро‐
ванного монтажа дверей, приведенные в наших ката‐
логах.
-
Толщина корпуса мебели должна составлять не менее
16 мм и не более 19 мм.
-
Для монтажа двухстворчатой мебельной двери учиты‐
вайте положение зазора.

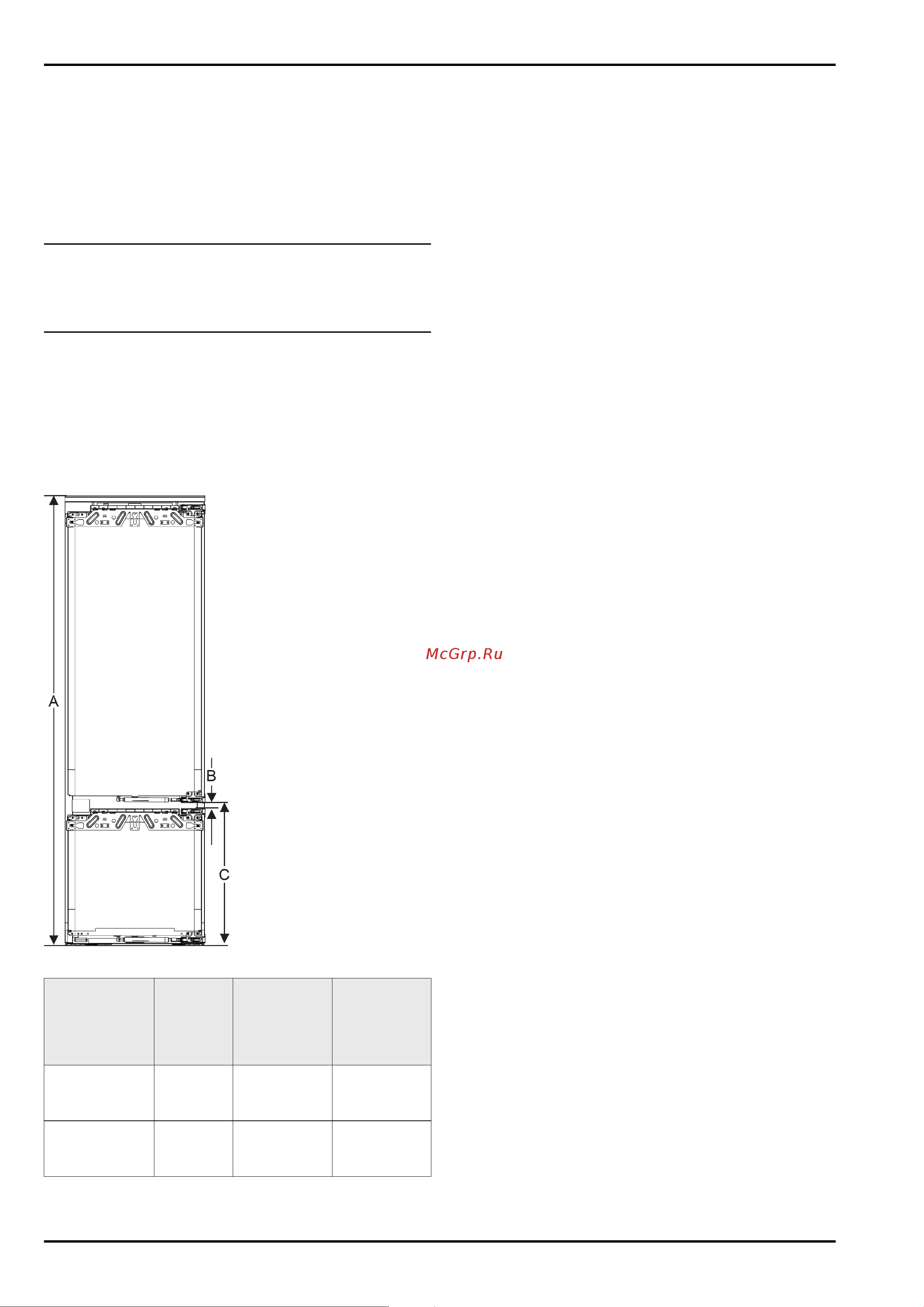

Fig. 68 Положение зазора
двухдверного мебельного фасада
Высота ниши
Высота
устрой‐
ства (А)
(мм)
Расстояние
(B) (мм)
Положение
зазора (С)
фиксиро‐
ванная дверь
(мм)
178-2
Выдвижные
ящики
1770 15 549+15
178-3
Выдвижные
ящики
1770 15 695+15
Друга мебельная дверь выше, ниже или рядом:
-
Вертикальный зазор между мебельными дверьми
должен составлять 4 мм.
-
Горизонтальный зазор между мебельными дверьми
должен составлять 4 мм. Проверьте характеристики
в отношении столкновения (см. 17.3 Настройка зазора
без столкновения) .
Вес и петли:
-
При тяжелых мебельных фасадах на петли оказы‐
вается очень большая нагрузка. Петля может быть
повреждена. Соблюдайте максимальное значение веса
для Вашего устройства в каталоге.
-
Если мебельный фасад превышает максимально допу‐
стимый вес, исправить положение поможет техника
скользящей двери, т.к. вес распределяется по
нескольким чашечным петлям мебели.
-
При использовании длинных мебельных фасадов,
выходящих за пределы устройства, рекомендуем
использовать дополнительную дверную петлю
(например, Kamat), которая обязательно будет иметь
ту же точку поворота, что и используемая на вашем
устройстве дверная петля для навесного крепления
фасада. За счет использования дополнительной петли
(Kamat) вес распределяется по нескольким точкам.
При высоких мебельных фасадах рекомендуется
применять фрезерованную выравнивающую арматуру,
чтобы противостоять перекосу (выпуклому/вогнутому).
17.2 Монтаж мебельного(ых)
фасада(ов)
При монтаже соблюдайте следующее:
- Фасад мебели должен быть смонтирован симметрично
двери холодильника.
- Соседний мебельный фасад должен лежать точно на
таком же уровне.
- Соседний мебельный фасад должен иметь тот же
радиус скругления кромок, что и фасад устройства.
- Мебельный фасад должен быть ровным и без внут‐
ренних напряжений.
- Мебельный фасад должен иметь минимальную
настройку глубины ок. 2 мм к корпусу.
u
Установите устройство в нишу (см. 16 Установка
устройства в нишу) .
u
Закрепите мебельный фасад на двери устройства
(см. 16 Установка устройства в нишу) .
u
Проверьте мебельный фасад на столкновение
(см. 17.3 Настройка зазора без столкновения) .
17.3 Настройка зазора без столкно‐
вения
После монтажа мебельного(ых) фасада(ов) необходимо
проверить, чтобы мебельные фасады не сталкивались.
Мебельные фасады
* Наличие в зависимости от модели и комплектации 19
