Liebherr IRe 5100-20 001 [14/22] Установка устройства в нишу
![Liebherr IRe 5100-20 001 [14/22] Установка устройства в нишу](/views2/2030239/page14/bge.png)

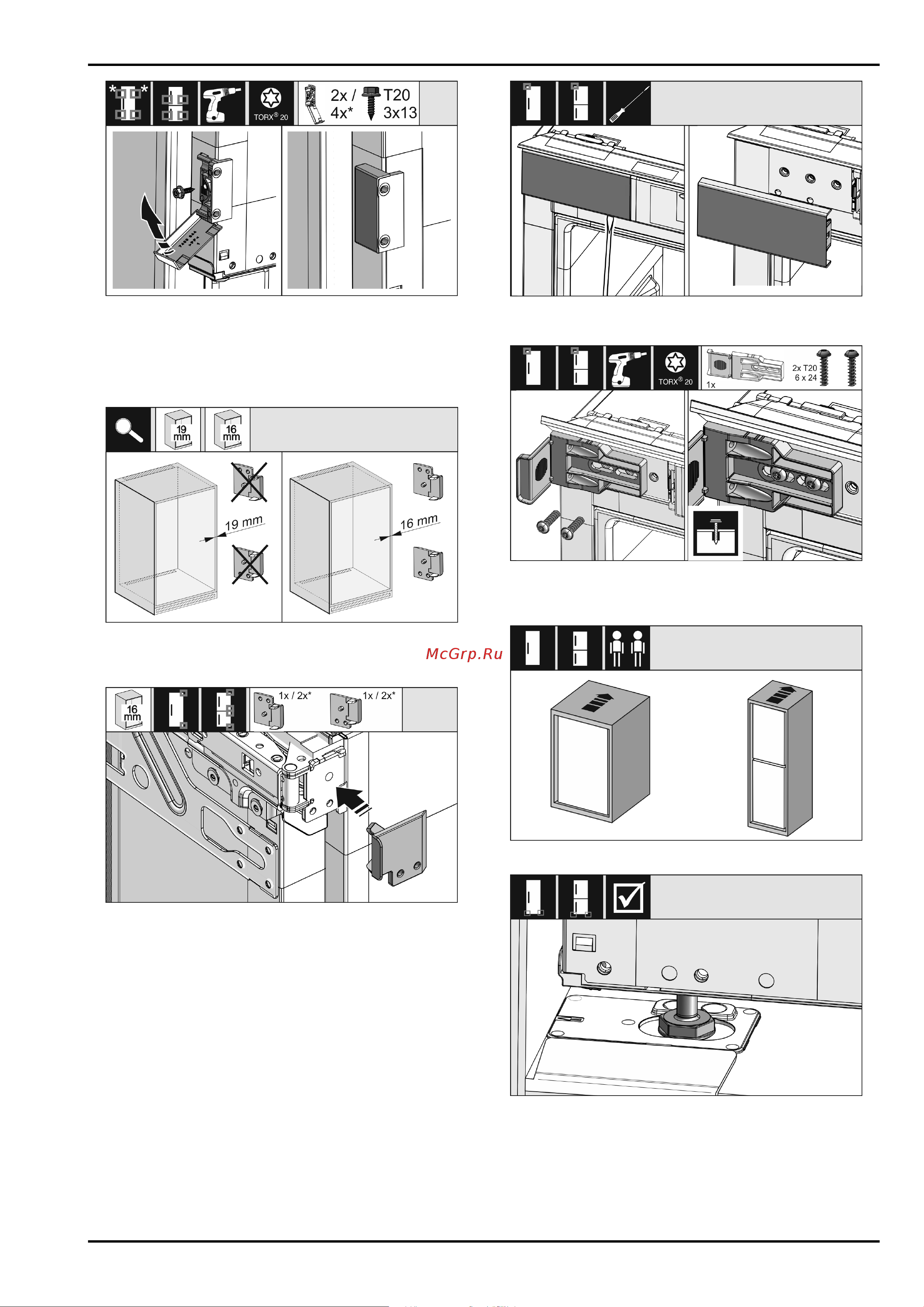

Fig. 33
u
Смонтируйте крепежный уголок. Установите
крепежные уголки на высоте ручек мебельной двери.
Если дверь большого размера, используйте в общей
сложности четыре крепежных уголка. После монтажа
установите заглушки на уголок.
Fig. 34
u
Проверьте, составляет ли толщина боковой стенки
мебели 16 мм или 19 мм.
Fig. 35
u
При толщине боковых стенок мебели 16 мм: Зажмите
распорный элемент на все шарниры. При толщине
мебельной стенки 19 мм распорный элемент не
требуется.
Fig. 36
u
Ослабьте отверткой крышку сверху слева и снимите.
Fig. 37
u
Свободно привинтите крепежный угол. Угол должен
иметь возможность еще немного смещаться.
Fig. 38
Fig. 39
u
Полностью задвиньте устройство в мебельную нишу.
Опорные ножки на обеих сторонах должны стоять в
выемках упорного угла.
Установка устройства в нишу
14 * Наличие в зависимости от модели и комплектации
