Liebherr IRe 5100-20 001 [17/22] Установка устройства в нишу

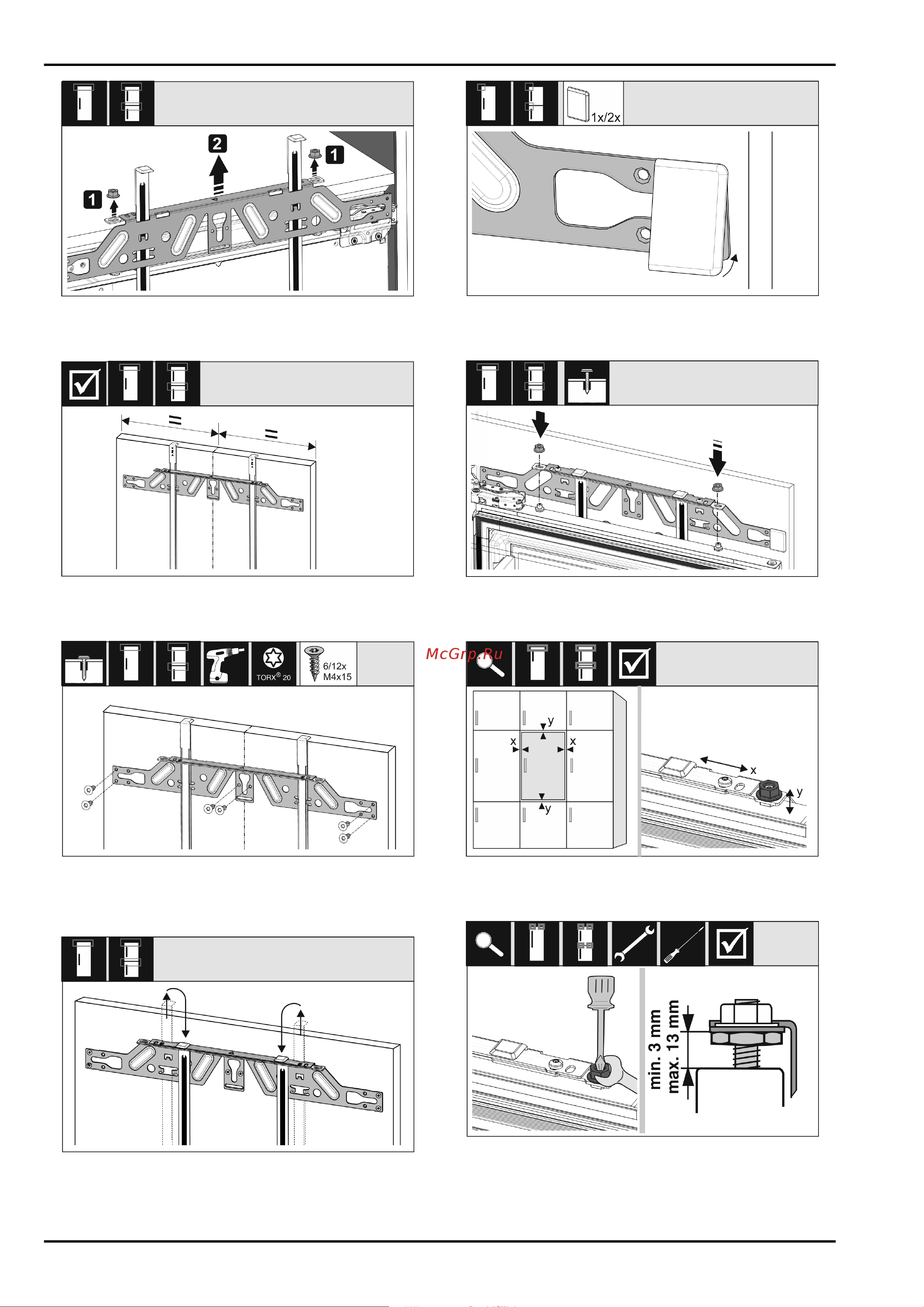

Fig. 54

Отпустите контргайки и снимите крепежную попере‐

чину.

Fig. 55

Навесьте крепежную поперечину на внутреннюю

сторону мебельной двери и выровняйте по центру.

Fig. 56

Для монтажа крепежной поперечины на дверях из

стружечной плиты следует использовать минимум 6

винтов, на филенчатых дверях — минимум 4 винта.

Fig. 57

Вытяните монтажные приспособления и, развернув,

вставьте их в расположенное рядом приемное отвер‐

стие.

Fig. 58

Нащелкните заглушку на крепежную поперечину на

стороне ручки.

Fig. 59

Навесьте мебельную дверь и накрутите контргайки

обратно на регулировочные болты, не затягивая.

Fig. 60

С помощью регулировочных болтов выровняйте

мебельную дверь в Х- и Y-направлении.

Fig. 61

Затяните контргайки и проверьте высоту настройки.

Установка устройства в нишу

* Наличие в зависимости от модели и комплектации 17
