92
Установка заднего колеса
При установке заднего колеса выполняйте
указанные выше операции в обратном по
рядке.

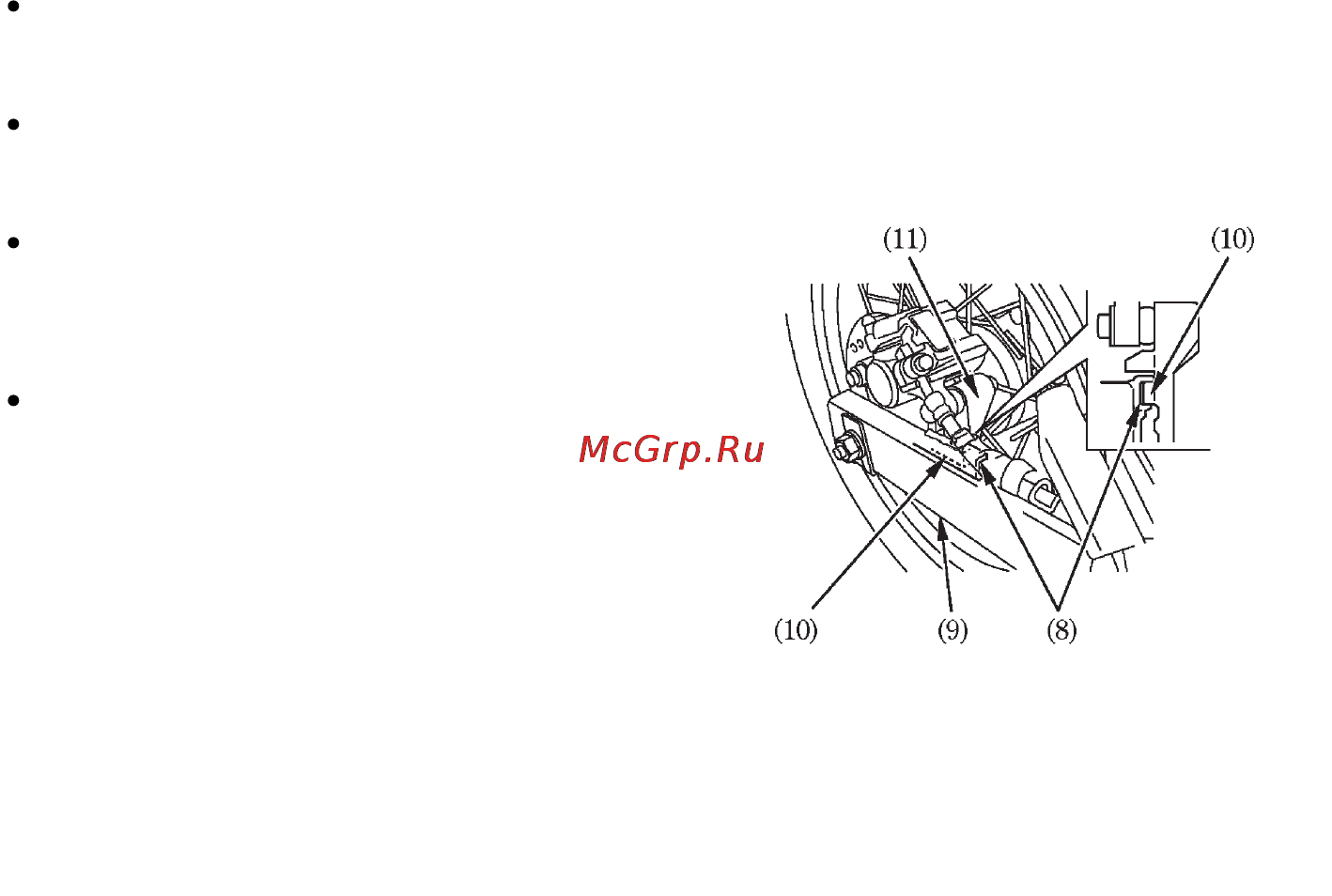

Убедитесь в том, что выступ (10) на кронш
тейне (11) тормозного суппорта находится
в пазу (8) на рычаге (9).
Затяните осевую гайку с рекомендованным
моментом:
Момент затяжки гайки задней оси:
93 Нм (9,5 кгсм, 69 фунтфут)
Отрегулируйте натяжение приводной цепи
(стр. 80).
Аккуратно размещайте тормозной диск между
тормозными колодками, чтобы не повредить их.
После установки колеса несколько раз нажмите
на педаль тормоза и затем проверьте, свободно
ли вращается колесо.
Если колесо вращается не свободно, или тор
мозные колодки трутся по диску, отрегулируйте
положение колеса.
Если при установке колеса не использовался
динамометрический ключ, как можно скорее об
ратитесь к официальному дилеру Honda для
проверки правильности сборки. Неправильная
сборка может привести к снижению эффектив
ности работы тормозной системы.
(8) Прорезь
(9) Рычаг
(10) Выступ
(11) Кронштейн тормозного суппорта
