ВОЗДУШНЫЙ ФИЛЬТР
Ознакомьтесь с правилами техники безопаснос
ти на стр. 56.
Следует регулярно проводить обслуживание
воздушного фильтра (1) (стр. 58). Обслуживай
те воздушный фильтр чаще, если эксплуатируе
те мотоцикл в условиях повышенной влажности
или запыленности.
1. Снимите седло (стр. 35).
2. Снимите правую боковую крышку (стр. 39).
3. Снимите правый кожух (40)
4. Отсоедините ёмкость (2) системы вентиля
ции картера от крышки (3) воздушного
фильтра.
5. Снимите крышку воздушного фильтра, отк
рутив винты (4) и болт (5).
6. Извлеките старый фильтр.
7. Установите новый фильтр.
Используйте оригинальный воздушный
фильтр Honda или эквивалентный ему, пред
назначенный для данной модели мотоцикла.
Использование фильтра, не предназначен
ного для данной модели, или фильтра плохо
го качества может привести к ускоренному
износу двигателя или понизить его мощ
ность.
8. Произведите сборку в обратной последова
тельности.

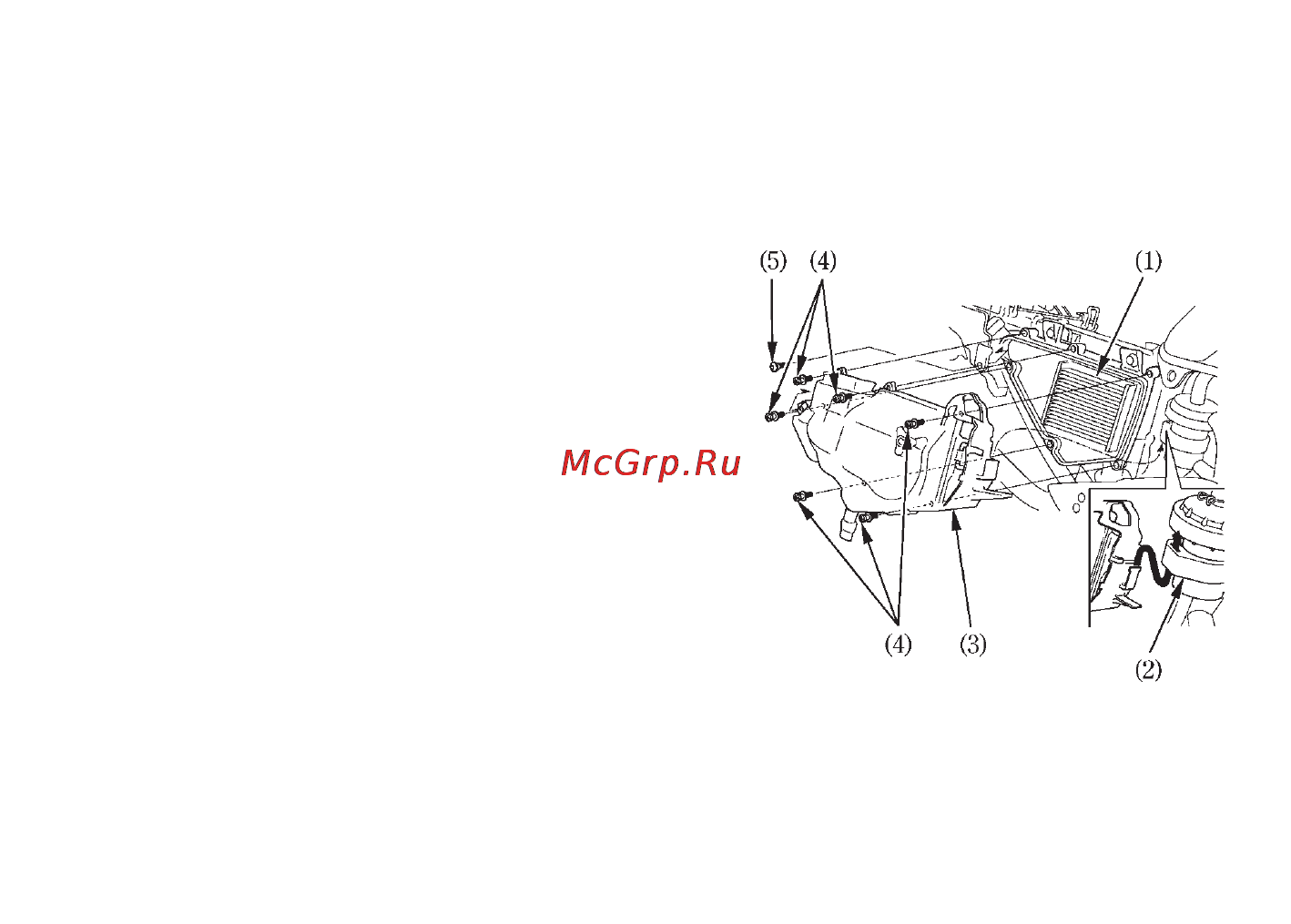

(1) Воздушный фильтр
(2) Ёмкость системы вентиляции картера.
(3) Крышка корпуса воздушного фильтра
(4) Винты
(5) Болт
77
