Выключатель двигателя
Выключатель (1) двигателя расположен рядом с
ручкой управления дроссельной заслонкой. Ког
да выключатель находится в положении RUN _
(РАБОТА), двигатель может работать. Когда
выключатель находится в положении OFF _
(ВЫКЛ.), двигатель не может работать. Этот
выключатель является, прежде всего, сред
ством безопасности и служит для использова
ния в экстренных случаях. В нормальных усло
виях он должен оставаться в положении RUN
(РАБОТА).
Если двигатель остановится при включённом за
жигании и выключателе двигателя в положении
OFF (ВЫКЛ), фара и задний фонарь останут
ся включены, приводя к разрядке аккумулятор
ной батареи.
Кнопка стартера
Кнопка (2) стартера расположена под выключа
телем (1) двигателя.
Кнопка стартера используется для запуска дви
гателя. Двигатель запускается нажатием на нее.
Процедура запуска описана на стр. 45.
При включении стартера он начинает провора
чивать коленчатый вал двигателя; фара автома
тически выключается, но задний фонарь остаёт
ся включённым.

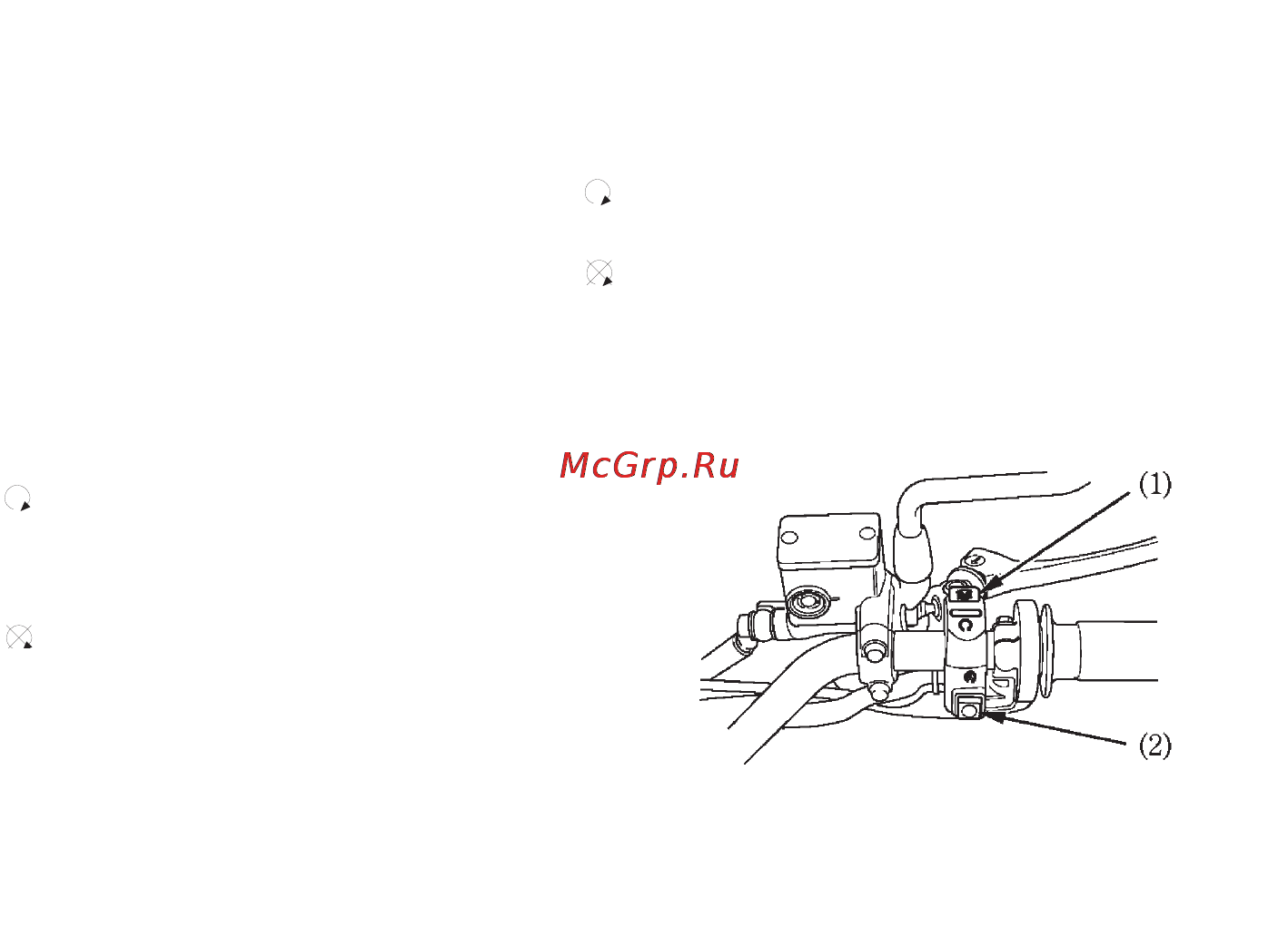

(1) Выключатель двигателя
(2) Кнопка стартера
ОРГАНЫ УПРАВЛЕНИЯ ПРАВОЙ РУКОЯТКИ РУЛЯ
