Проверка износа:
Обратите внимание на табличку износа цепи
при её регулировке. Если красная зона (6) на
табличке находится напротив метки (7) на плас
тине регулировочного устройства цепи после
проведения регулировки, то это указывает на
чрезмерный износ цепи. В таком случае её сле
дует заменить. Правильный прогиб составляет:
20 – 30 мм (0,8 – 1,2 дюйма)
Цепь сможет повредить нижнюю часть рамы,
если её прогиб будет составлять более:
60 мм (2,4 дюйма)
Приводная цепь для замены:
RK520SMOZ10S
или
REG520 ORNV2
Соединительное звено приводной цепи данного
мотоцикла имеет запрессованную ось и требует
применения специального инструмента для ре
монта. Не используйте для данной цепи обыч
ные звенья. Обратитесь к вашему дилеру
Honda.

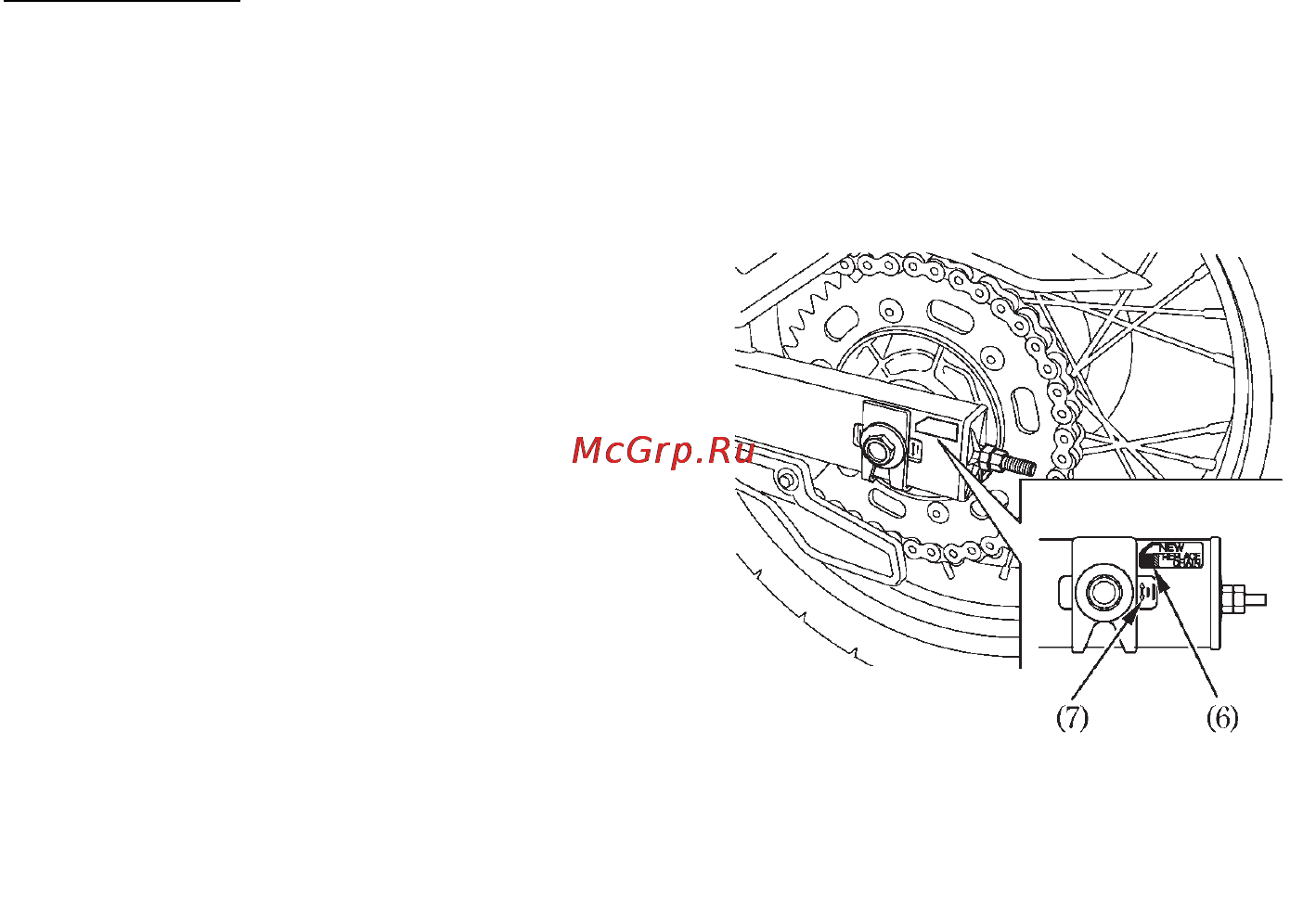

(6) Красная зона
(7) Стрелка
